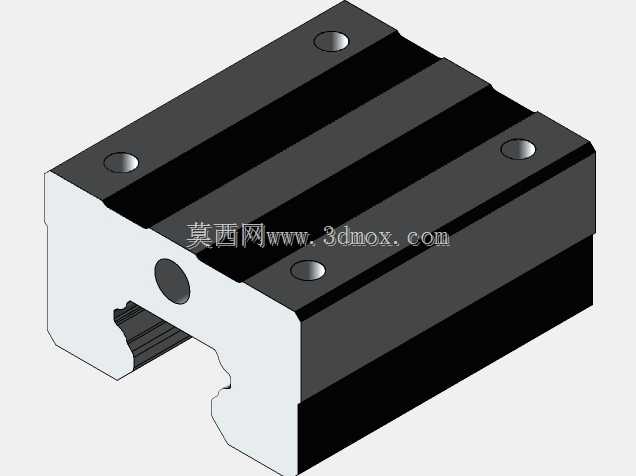

20mm规格HGH直线导轨滑块组件结构

　　这款20mm规格的HGH系列导轨滑块组件，是线性传动系统里的核心执行部件，在各类需要精准直线往复运动的设备场景中都有广泛应用，小到桌面级自动化检测工位的滑台搭建，大到数控加工设备的进给轴传动、工业机械手的直线运动模组、物流分拣线的平移载台，都能见到同结构滑块的身影。从结构设计来看，这款滑块采用四方型高刚性本体设计，本体主体为淬硬轴承钢材质，端面搭配密封端盖与保持架结构，侧面预留的油嘴安装孔可直接接入润滑管路，在长期往复运行中能持续为内部滚道提供润滑介质，降低滚动体与滚道的磨损速率，延长整体使用寿命。滑块顶面设置四个对称分布的安装沉孔，可直接通过内六角螺栓与移动负载载台锁紧固定，安装孔的位置度公差严格控制在0.02mm以内，

　　避免安装时出现额外的侧向附加应力，影响运行顺畅度。滑块与导轨配合的滚道采用哥特式圆弧结构设计，四列滚动体呈45度角接触排布，可同时承受径向载荷、正反方向的横向载荷以及倾覆力矩，相比单排或两列滚道的滑块，在偏载工况下的抗形变能力提升40%以上，适合负载重心偏离安装面的悬臂类运动场景。从安装边界尺寸来看，这款滑块适配公称宽度20mm的HGR系列直线导轨，滑块本体总宽度、总长度以及安装孔的孔距均符合行业通用互换标准，设备改造或备件替换时无需额外修改安装接口，可直接替换同规格的同系列滑块，降低设备维护的改造成本。设计过程中重点考量了运行时的顺畅度与刚性平衡，滚动体的直径与滚道的曲率比经过反复校核，既保证预压状态下无明显间隙，

　　又不会因为预压量过大导致运行阻力激增，在常规的中低速进给场景中，可实现0.01mm级的重复定位精度，满足大部分通用工业设备的传动精度要求。滑块两端的密封结构采用双唇口防尘设计，可阻挡加工场景中的切削碎屑、粉尘等杂质进入滑块内部滚道，在有少量切削液飞溅的机加工场景中也能稳定运行，无需额外加装复杂的外置防护装置。滑块侧面的基准面经过精磨处理，安装时可与载台的定位基准面贴合，快速完成装配找正，减少现场安装的调试时间。
