适配2020铝型材直角加固L型连接角夹

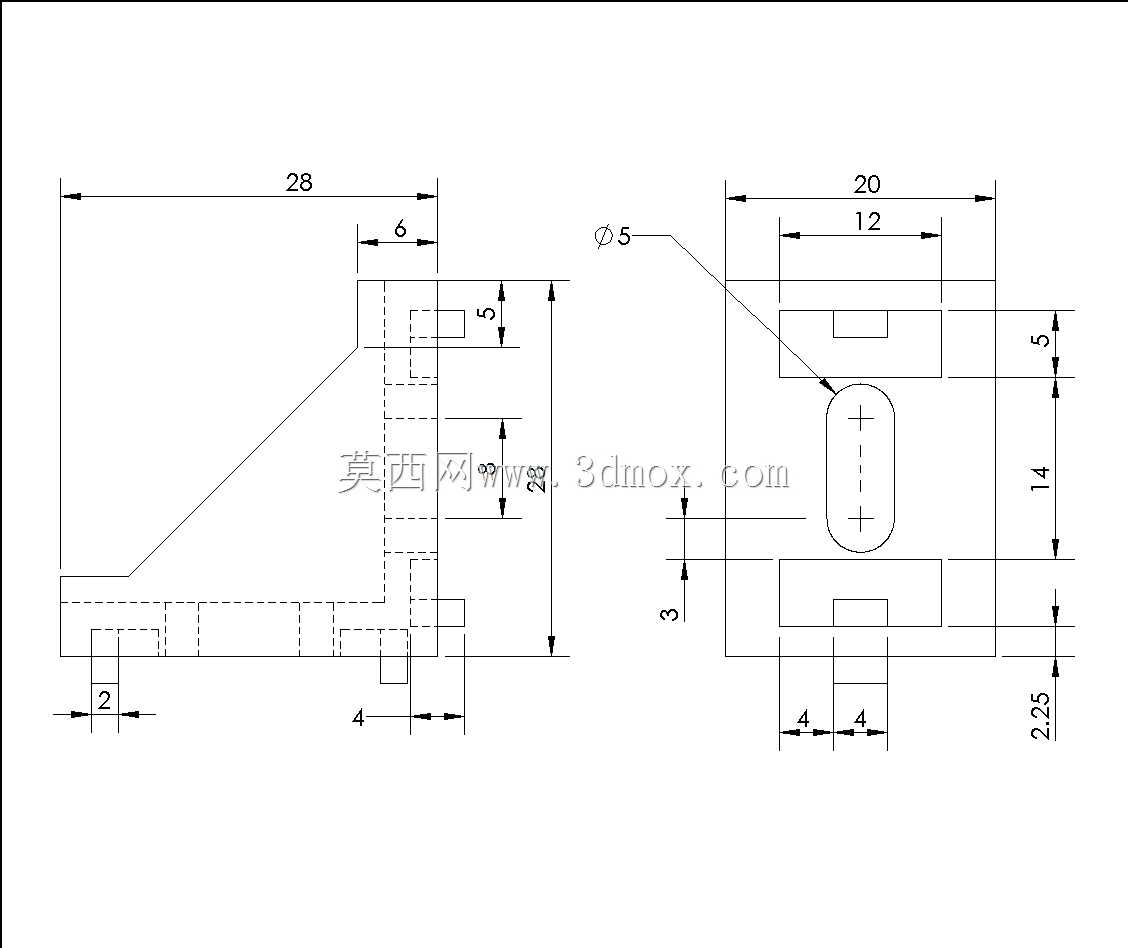

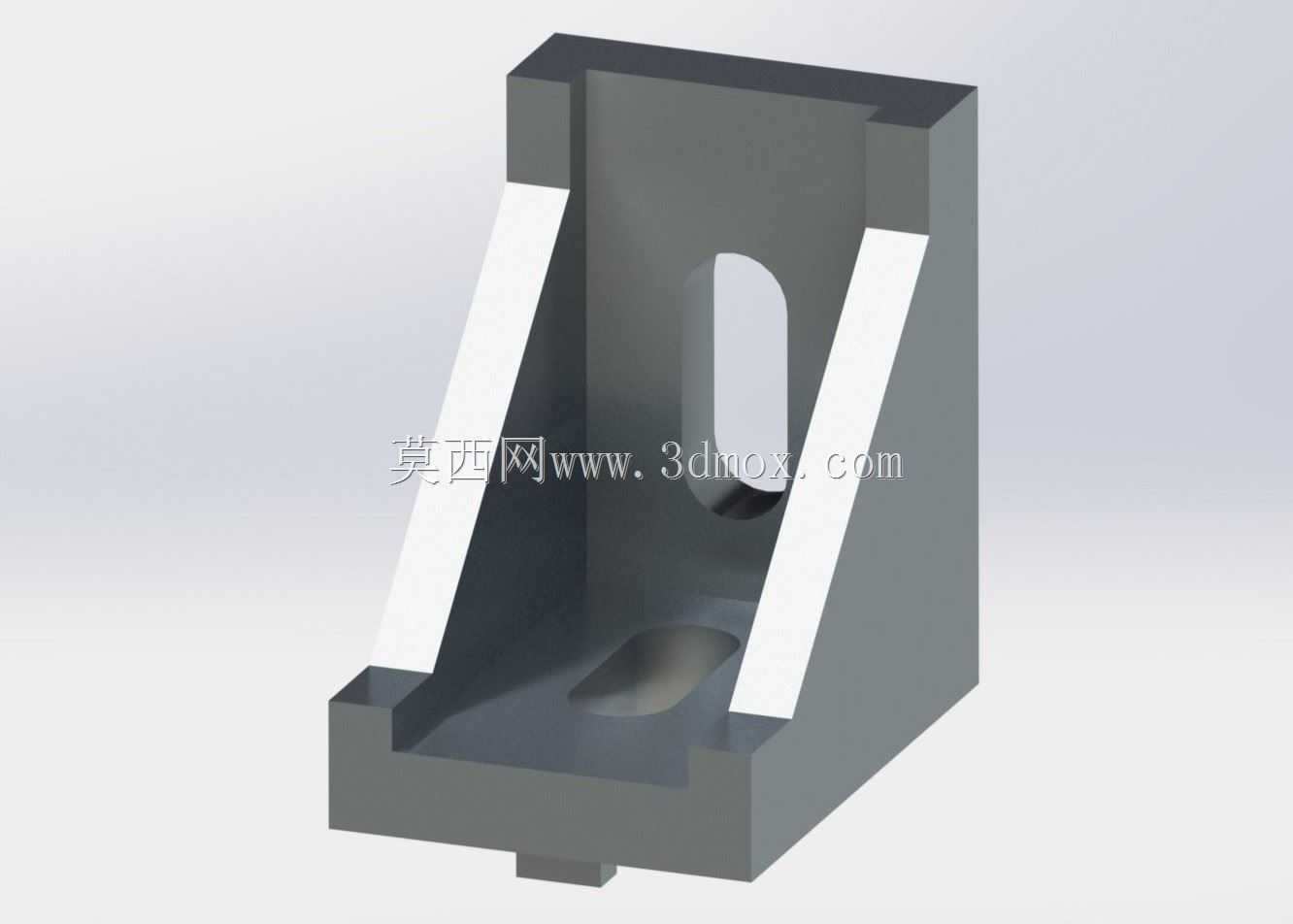

　　在工业铝型材框架搭建的各类场景中，角部连接的可靠性直接决定整套机架的抗扭、抗形变能力，这款适配20×20规格铝型材的L型角夹，正是针对小截面型材直角拼接场景开发的专用连接构件。日常做小型设备护罩、桌面式工装台架、轻型物料周转架的时候，很多新手会直接用螺栓垂直锁接两根型材，实际使用中受设备振动、物料侧向推力影响，拼接位很容易出现缝隙偏移，甚至螺栓松脱导致框架变形，这款角夹就是从结构补强的角度，解决小规格型材直角连接的刚性不足问题。从结构设计来看，角夹整体采用直角折弯式的一体成型结构，两个互相垂直的安装面完全贴合20系列铝型材的槽面基准，不需要额外做铣削加工适配，内侧设置的三角加强筋从转角根部延伸至两个安装面的中段，能把角部承受的垂直、

　　水平方向载荷均匀分散到两根型材的整段安装面上，避免应力集中在螺栓孔位导致型材局部压溃。角夹其中一个安装面预留了长条形调节孔，安装时可以先把角夹预卡在两根型材的拼接角位，微调对齐型材端面的拼接缝之后再锁紧T型螺栓，相比固定孔位的角码，能抵消型材切割时的端面公差，不会因为型材下料长度差零点几毫米就出现装不上的问题。安装边界方面，这款角夹的两个安装边长度刚好匹配20型材的端面宽度，装完之后角夹不会突出型材的外表面，后续在型材外侧安装门板、亚克力面板、钣金护板的时候，不会出现干涉，不需要额外给角夹做让位加工。角夹内侧的让位槽刚好避开铝型材槽内的T型螺母滑动路径，锁紧螺栓的时候不会和槽内其他预装的螺母产生干涉，哪怕是已经搭好大致框架的结构，

　　也能后期补装这个角夹做补强，不用拆散已拼接的型材。实际应用中，这类角夹除了常规的设备框架搭建，还能用在铝型材做的小型检测治具底座、3D打印机框架补强、流水线旁的轻型物料挂架上，相比铸钢材质的角码，铝制件的重量更轻，不会给轻型框架增加额外的负重，同时表面的氧化层和铝型材本身的表面处理质感一致，装完之后整体外观更协调，不会出现明显的色差。做结构设计选型的时候要注意，这款角夹仅适配20×20截面的欧标铝型材，不能用在30、40系列的大截面型材上，大规格型材的载荷更大，需要对应尺寸的加强角码，而针对小型框架的直角连接，这款角夹的补强能力足够应对常规的静载荷、低振动工况，不需要额外增加焊接或者其他连接工艺，能大幅缩短框架的装配周期，降低现场装配的难度。
