通用汽车Saginaw TC型动力转向泵结构

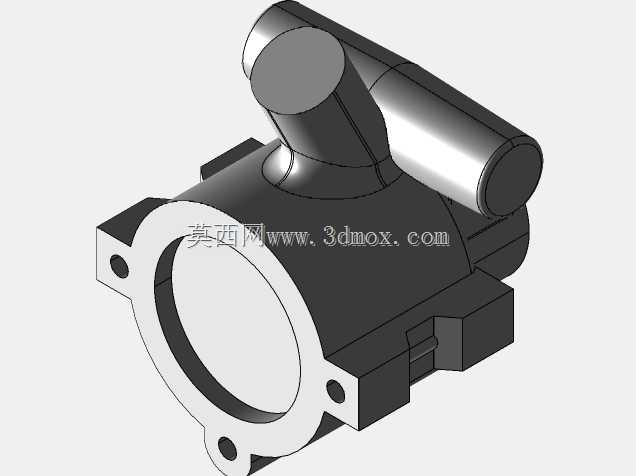

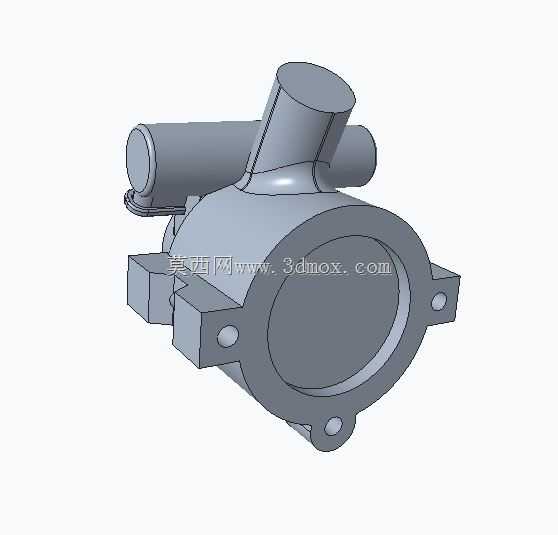

　　在乘用车液压助力转向系统的配套选型与售后替换件开发环节，动力转向泵是核心的液压动力输出单元，这款适配通用车型的Saginaw TC结构转向泵，主要承担将发动机输入的机械能转化为液压能的功能，为转向机提供恒定压力与流量的液压油，降低驾驶员转动方向盘的操作力，同时兼顾不同转速下的助力稳定性，避免高速转向过轻、低速转向沉重的问题。从实际装车场景来看，这类转向泵通常通过安装耳座固定在发动机侧的支架上，由发动机皮带轮驱动输入轴运转，泵体上的进出油口分别连接储油罐与转向机的高压油路，建模时优先还原了三个带通孔的安装支耳的位置度、孔径与贴合面平面度，确保虚拟装配时安装边界与实车支架完全匹配，不会出现干涉问题。设计建模过程中，

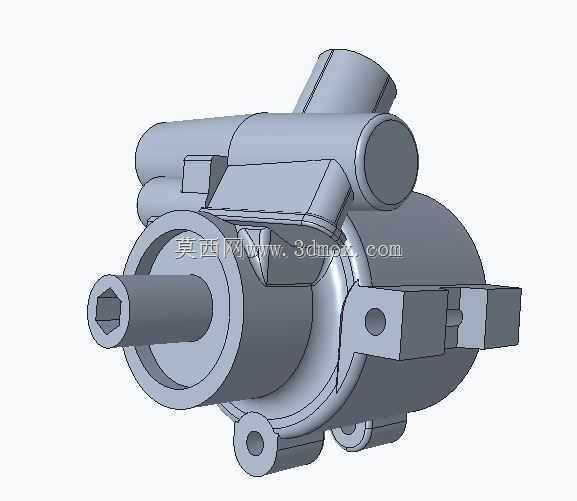

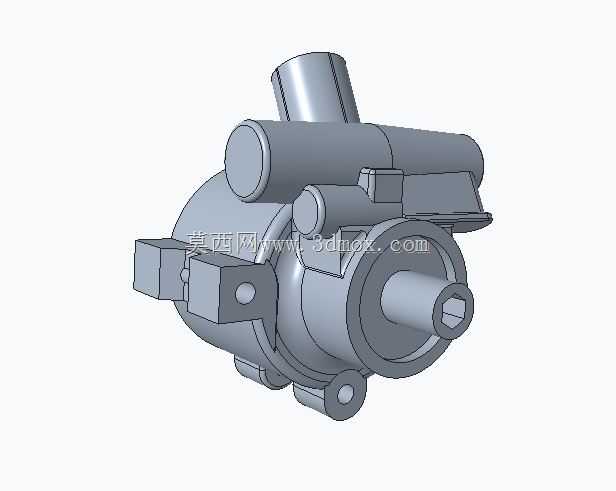

　　通过卡尺对拆解的实物样件进行逐点测绘，整体尺寸还原度控制在合理误差范围内，能够满足附件驱动系统匹配、转向系统管路布置、发动机舱空间校核等设计场景的使用需求，建模时省略了内部细小的密封件、弹簧等配件结构，重点保留了泵体的外部轮廓、接口尺寸、安装定位特征，这些特征是整车布置与零部件选型阶段最核心的参考要素。从功能特性来看，该款转向泵集成了流量控制阀与压力限制阀结构，外部壳体上的凸起结构对应内部阀组的安装腔，建模时保留了这些腔体的外部轮廓，能够为周边管路、线束的走向避让提供准确的参考，输入轴端的内六角传动结构、轴伸长度与直径尺寸均按实物测绘还原，可直接用于皮带轮的匹配设计，泵体上的两个油口的管径、安装角度、中心高参数也做了精准还原，

　　方便设计人员直接对接液压管路的接头选型与走向设计。对于从事汽车转向系统设计、发动机附件开发、售后改装件建模的工程人员来说，这个模型可以直接用于装配干涉检查、安装支架设计、维护培训演示等场景，不需要再对泵体的外部结构进行重复测绘，能够大幅缩短前期设计的准备周期，尤其是在做发动机舱整体布置的时候，准确的外轮廓尺寸可以有效规避后期样件装车时出现的空间干涉问题，减少设计迭代次数。
