离心泵用反向叶片叶轮结构设计

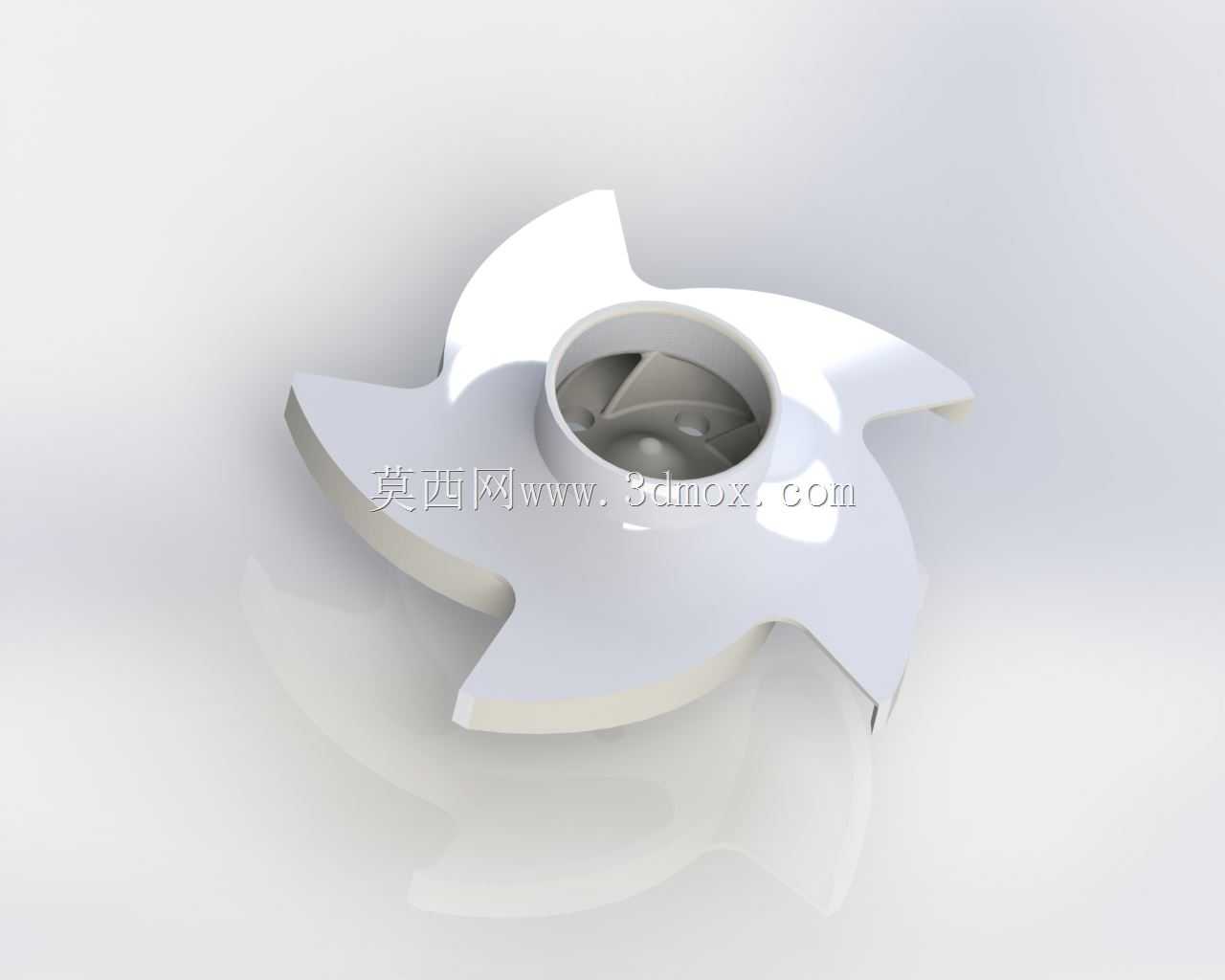

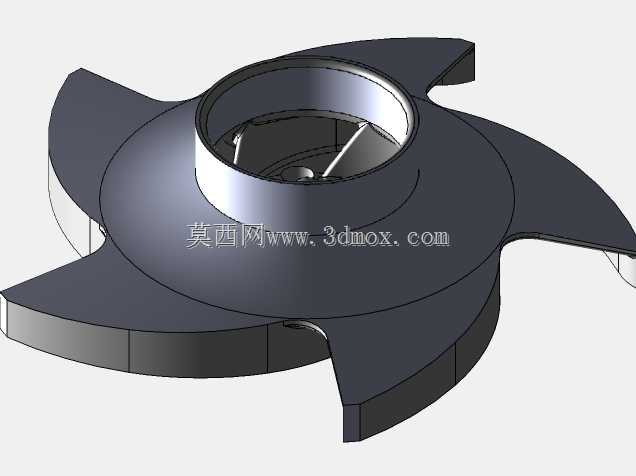

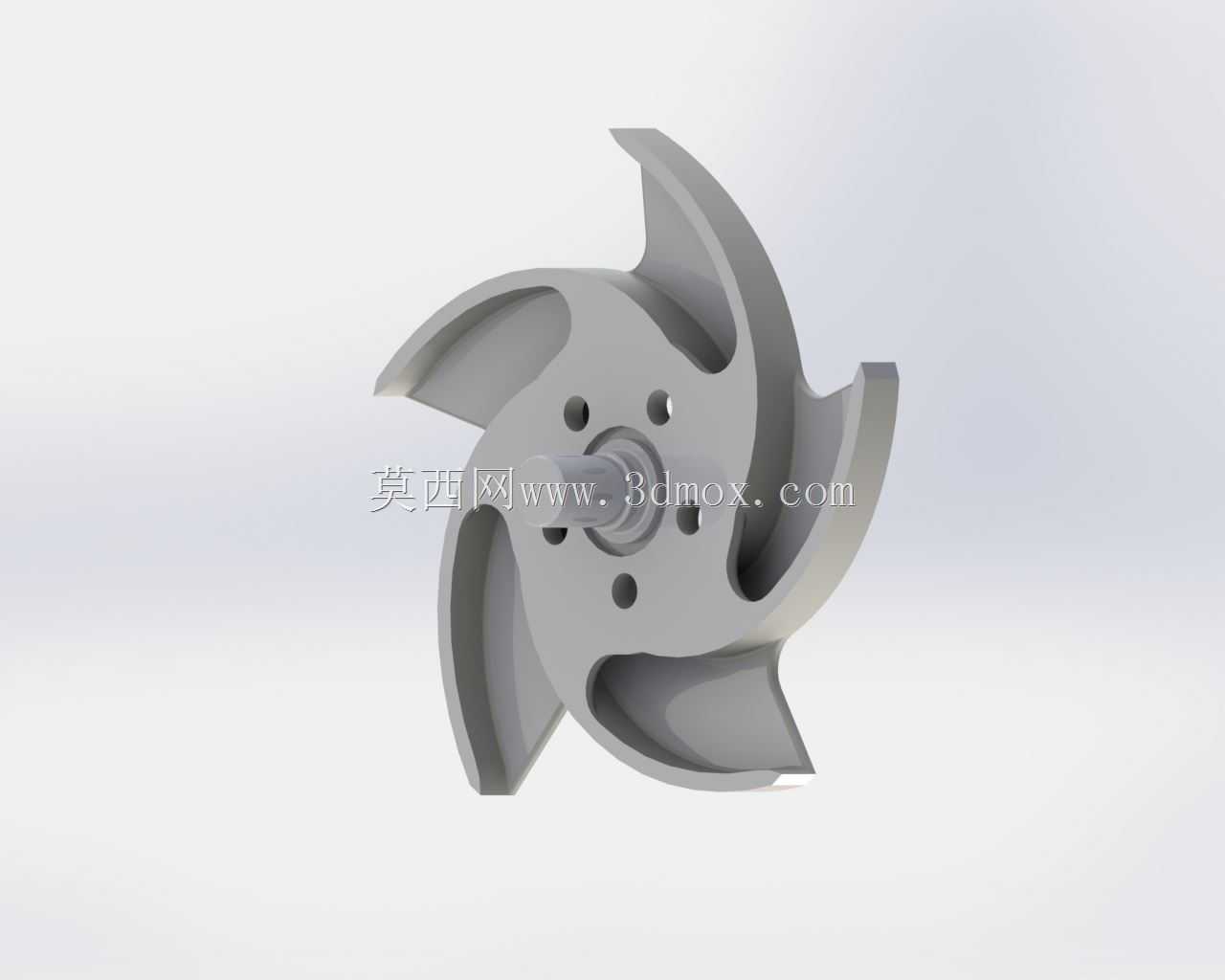

　　该叶轮为离心泵核心水力旋转部件，适配悬臂式离心泵安装工况，主要应用于市政给排水、工业循环水输送、化工介质增压等流体输送场景，承担将电机输入的旋转机械能转化为流体压能与动能的核心作用。从结构设计来看，采用后弯式反向叶片布局，叶片数设置为6片，叶片型线经过水力优化，进口端做了圆滑修型处理，可有效降低流体进入叶轮流道时的冲击损失，减少叶轮运行过程中的水力脉动，降低泵组运行振动与噪声，同时兼顾大流量工况下的通过性，避免纤维类、小颗粒杂质在流道内堵塞。叶轮轮盘中心设置有与泵轴配合的安装轴孔，轴孔周边均匀分布6个螺栓连接孔，用于叶轮与泵轴轴套的锁紧固定，安装时需保证叶轮端面与轴肩的贴合度，控制端面跳动量在允许公差范围内，

　　避免运行过程中出现叶轮偏磨、动平衡超差问题。轮盘背面的密封环位可与泵体密封环配合形成节流间隙，减少泵腔内部的容积损失，提升泵组运行效率。设计过程中充分考虑了安装边界约束，叶轮的最大外圆直径、出口宽度、进口轮毂直径均匹配对应型号离心泵的泵腔内部尺寸，安装后叶轮出口与泵体蜗壳流道的对中精度可得到保证，无需额外调整安装位置即可满足水力性能要求。叶片的出口安放角、包角参数经过水力计算校核，在额定工况点运行时，流体在叶片出口的速度环量匹配蜗壳的收集特性，可减少水力冲击损失，保证泵组在高效区间运行。叶轮整体做了动平衡校核设计，轮盘上预留有平衡去重位置，可根据动平衡测试结果去除多余材料，保证叶轮在额定转速下运行时的剩余不平衡量符合规范要求，

　　避免高速旋转时产生额外的径向力，延长泵轴、轴承等部件的使用寿命。在实际选型应用中，该结构叶轮适配的离心泵可输送常温清水或物理化学性质与水相近的介质，过流表面的光滑过渡设计可减少介质流动阻力，同时叶片的厚度设计兼顾了结构强度与水力效率，在满足输送介质压力载荷要求的前提下，尽可能降低叶片厚度对过流面积的挤占，提升过流能力。
