蜗壳式径向进水离心泵结构设计

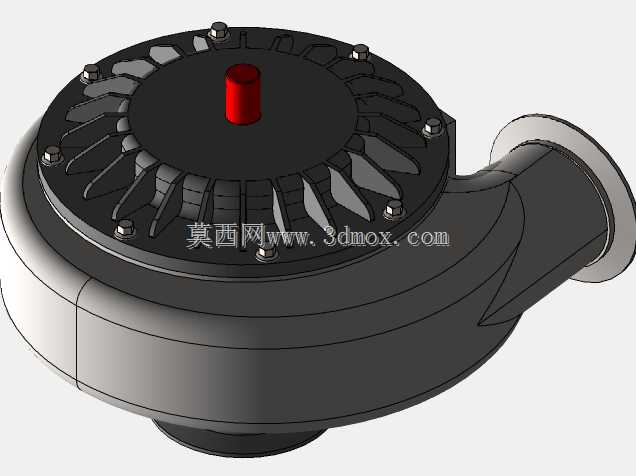

　　这款离心泵的结构设计围绕径向进水、切向出水的流体输送逻辑展开，蜗壳采用渐扩式流道构型，从叶轮外缘的窄间隙逐步扩展至出口法兰段，能够在流体被叶轮甩出后逐步降低流速，将动压平稳转化为静压，减少流道内的涡流损失与水力冲击。叶轮端盖采用周向均布的螺栓锁紧结构，沿端盖环形面均匀排布的紧固件可保证泵腔密封面的压力均匀分布，避免高压工况下出现局部渗漏，同时端盖表面的辐射状加强筋既提升了端盖的结构刚度，降低高速运转时的端盖形变，也能辅助带走泵体运转产生的部分热量。顶部伸出的轴伸段预留了与驱动端联轴器对接的安装空间，轴段的直径匹配常规中低功率驱动单元的输出轴尺寸，安装时可根据现场布局选择直连或者带传动的对接方式，

　　轴伸周边的密封腔预留了机械密封或者填料密封的安装位置，可适配不同输送介质的密封需求。在实际工业场景中，这类离心泵可用于循环水系统、冷却介质输送、轻度腐蚀性流体的管路输送，在机床冷却系统、小型化工管路、暖通循环回路中都能适配。设计时充分考虑了安装边界的适配性，底部的轴向进水口与侧方的切向出水口均采用标准法兰连接尺寸，可直接对接同通径的工业管路，不需要额外制作过渡接头；泵体的底部支撑面做了平整化处理，安装时可直接固定在预制的混凝土机座或者钢制安装支架上，支撑点的位置经过重心校核，满负荷运转时不会出现明显的振动偏移。叶轮的叶片采用后向式构型，在保证输送扬程的同时降低轴功率消耗，叶片与泵腔内壁的间隙控制在合理范围，

　　既避免间隙过大导致的回流损失，也防止间隙过小出现运转擦碰。整个泵体的外形轮廓没有突兀的外凸结构，现场布置时可以紧凑排布，减少管路系统的占用空间，日常维护时只需拆卸端盖周向的螺栓即可打开泵腔，清理流道内的杂质或者更换易损密封件，不需要整体拆解泵体与管路的连接，降低运维的工作量。
