CA6140车床用节点控制继电器防护盒结构

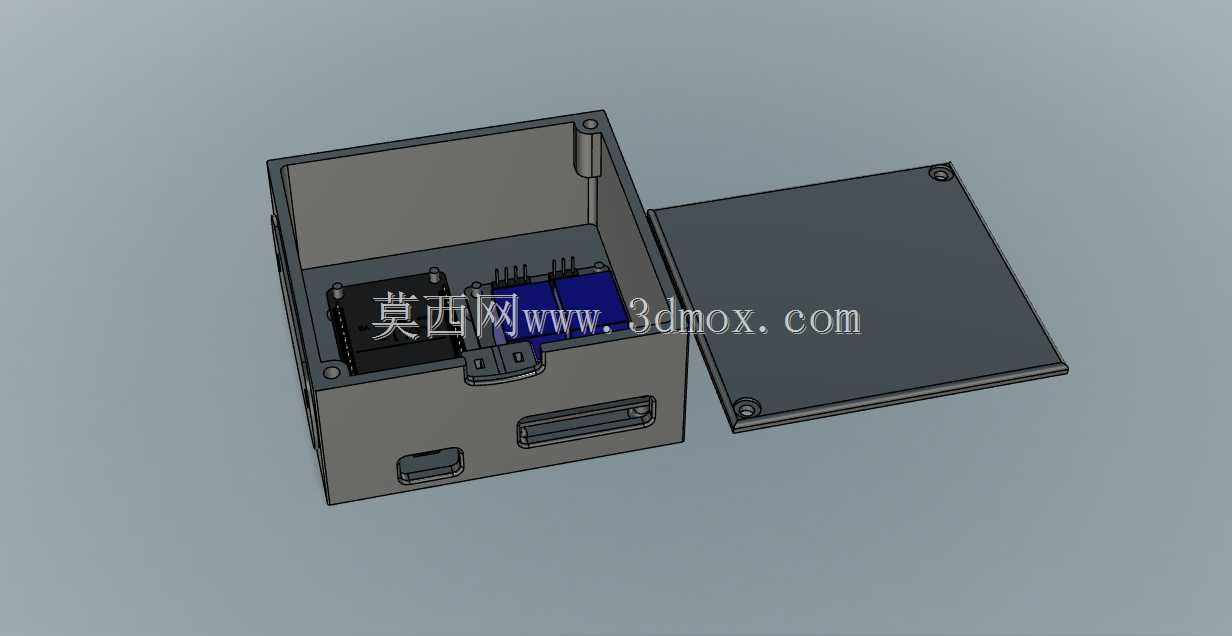

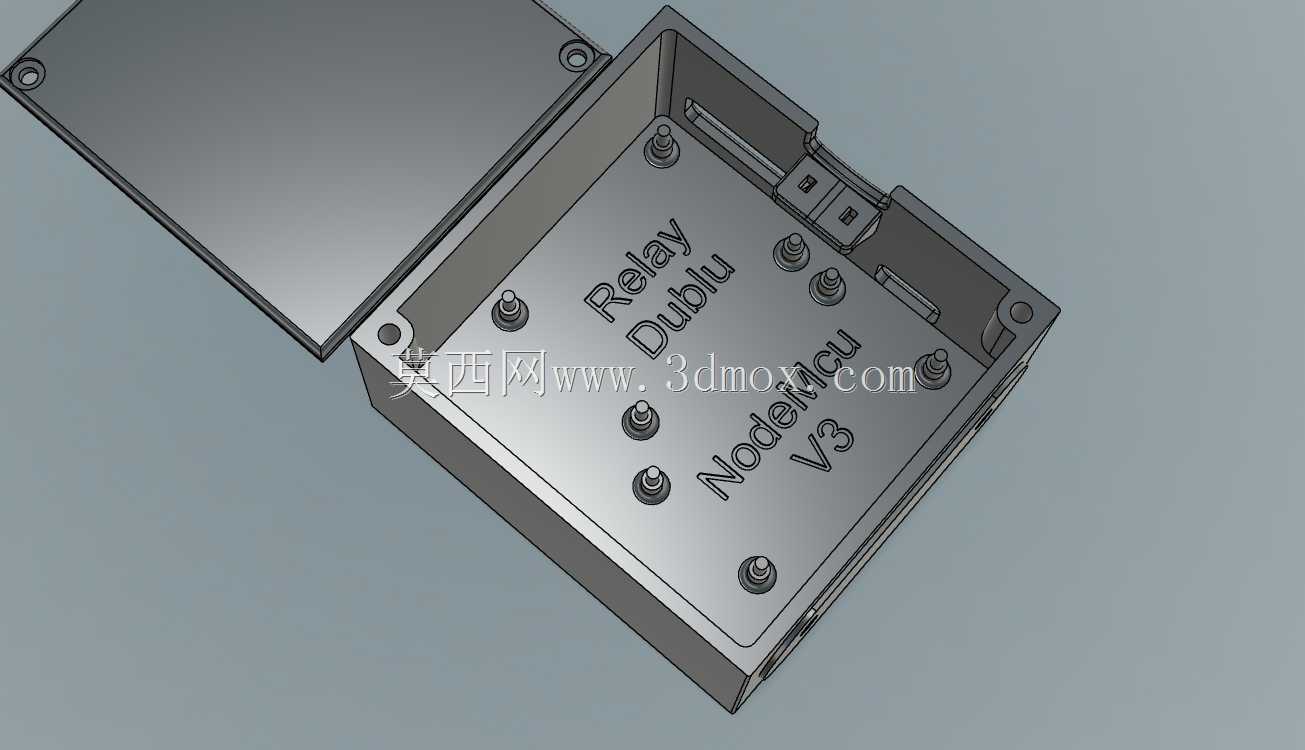

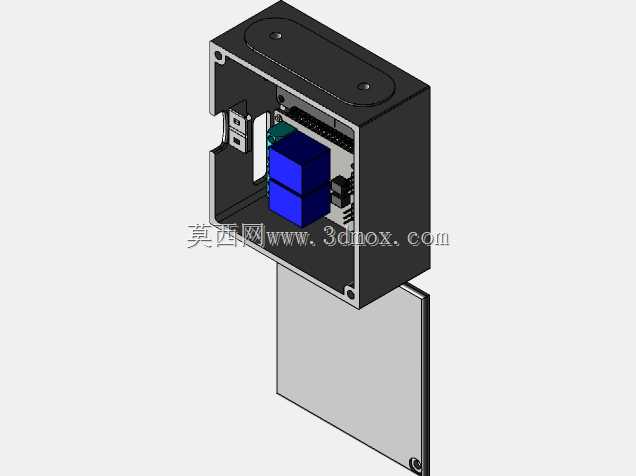

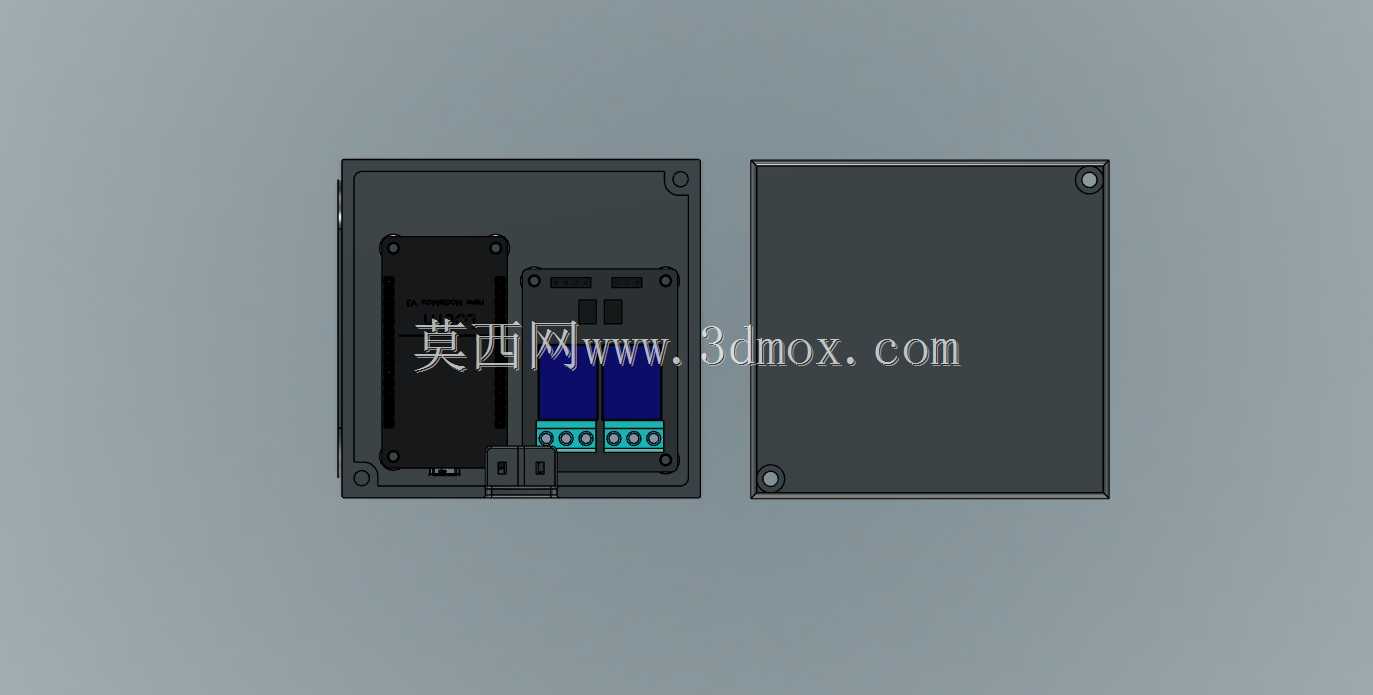

　　在普通车床的电气控制回路改造与日常运维场景中，这类集成式继电器安装防护结构是很常见的定制化部件，主要用来承载车床逻辑控制节点的小型继电器组，解决车间加工环境下电气元件易受切削液飞溅、金属粉尘堆积导致的触点接触不良、绝缘下降问题。从结构设计来看，整体采用薄钢板弯折成型的盒体搭配快拆式盖板，盒体侧边预留的穿线孔带有护边结构，能避免穿线时划伤线缆绝缘层，内部设置的继电器安装位带有定位卡槽，可直接卡装标准尺寸的小型中间继电器，不需要额外打孔固定，能大幅缩短现场装配的接线工时。设计时首先考虑的是车床侧挂安装的空间边界，整体外形尺寸控制在能容纳4组小型继电器加对应接线端子的范围，不会超出车床原有电气安装板的预留空位，

　　盒体与盖板的配合采用搭扣式锁紧，日常检修时不需要完全拆下盖板螺丝，翻开搭扣就能直接开盖排查触点状态，比传统螺丝紧固的接线盒运维效率高不少。盒体表面做了喷塑处理，能耐受车间日常的切削液腐蚀与轻微磕碰，内部预留的走线槽空间可以把继电器的输入输出线规整排布，避免杂乱的线束在盒盖开合时被挤压破损。实际应用中，这类结构除了用在CA6140这类普通卧式车床的节点控制回路，也可以适配其他通用机床的小型继电器组安装，安装时只需要在设备电气舱的对应位置打四个固定孔，就能把盒体牢固固定，盒体底部预留的接地螺柱可以直接连接设备保护地线，满足电气安全的规范要求。设计过程中特意把继电器的安装高度做了限位，保证盖上盖板后内部元件和盖板之间留有足够的散热间隙，

　　不会因为长时间通电工作导致热量堆积在盒内加速元件老化，侧边的穿线孔位置也做了错位设计，能减少外部粉尘和切削液顺着线缆缝隙直接流入盒内的概率，相比市面上通用的塑料接线盒，这种钢制结构的抗冲击能力更强，在车间加工时哪怕有飞溅的铁屑打到盒体，也不会出现开裂破损的情况，能更好地保护内部的继电器控制节点，保障车床控制回路的运行稳定性。
