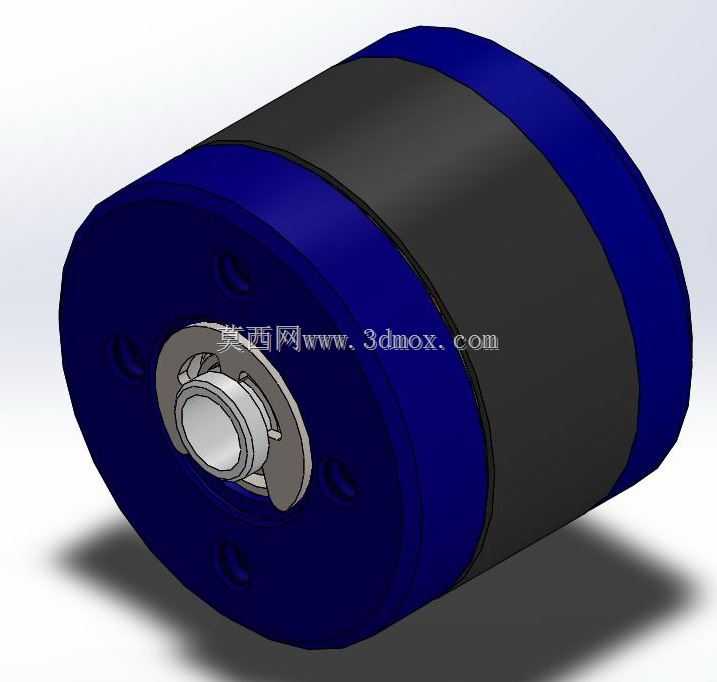

带万向节结构的内置绕组电动机三维结构

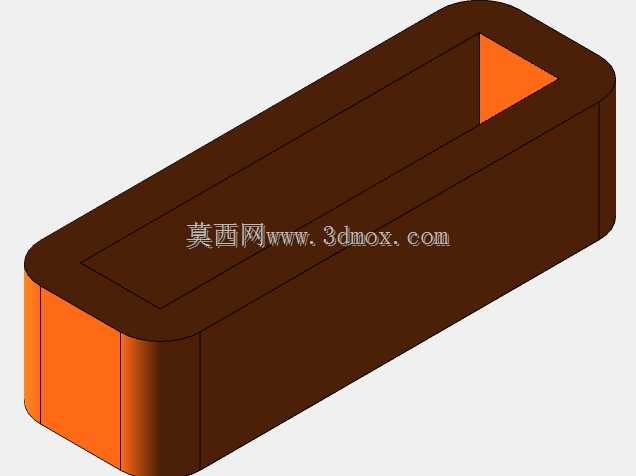

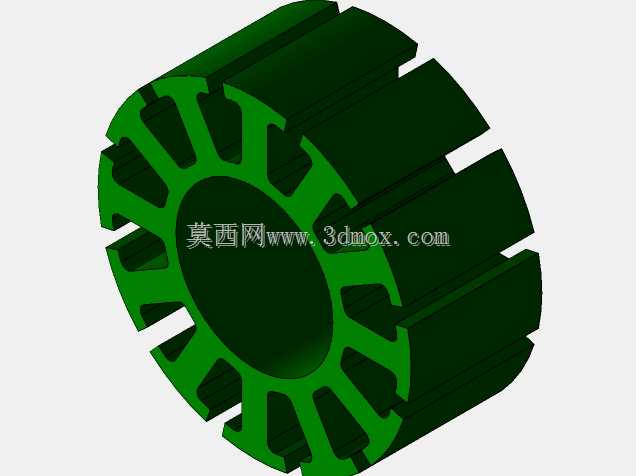

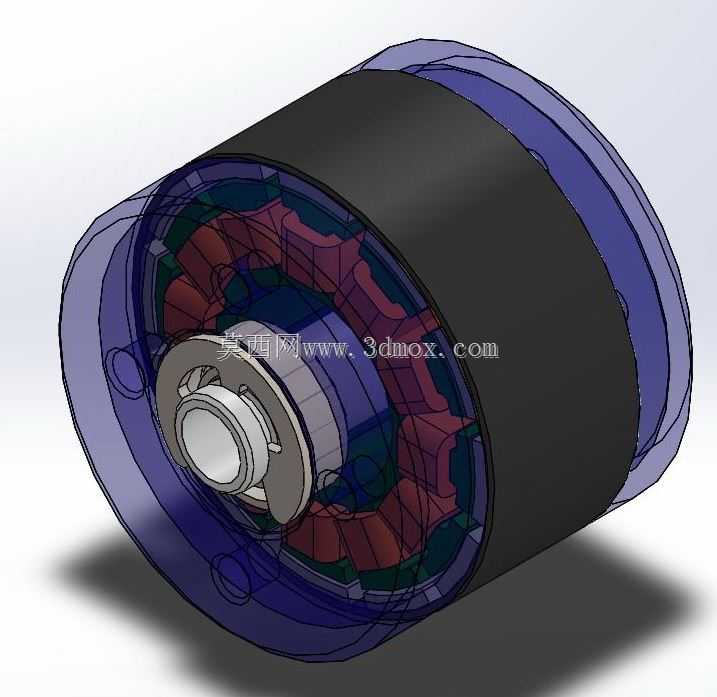

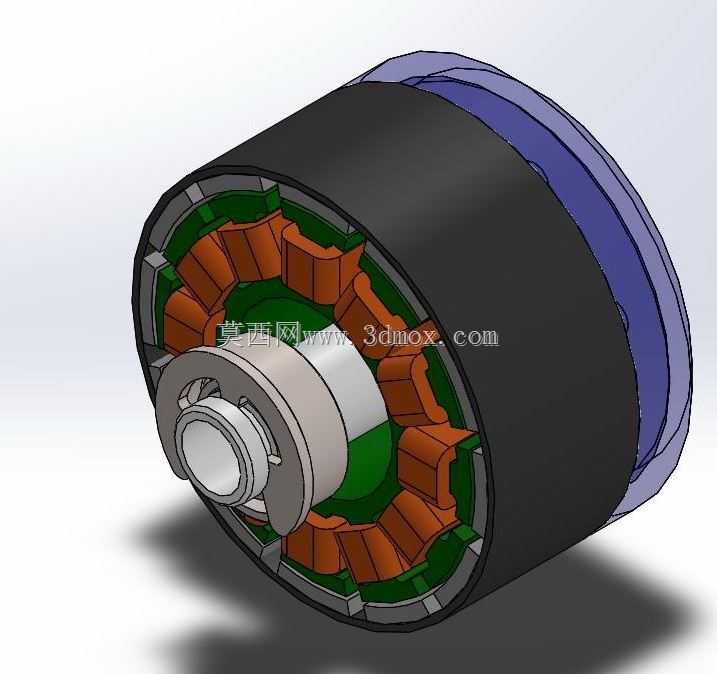

　　这款带万向节传动端的电动机结构，在常规永磁直流电机的基础上做了输出端适配设计，主要面向需要小角度偏摆动力传输的小型设备场景，比如便携电动工具的转角输出模块、小型自动化设备的非同轴动力传递工位、智能穿戴类的微型动力执行单元，这类场景往往受安装空间限制，无法布置刚性同轴的传动链路，需要动力输出端能适配一定范围内的角度偏差，避免轴系因安装不同心出现卡滞、磨损加剧的问题。从结构设计逻辑来看，模型采用半剖透明化的展示方式，能清晰看到内部定子绕组的排布、转子磁钢的固定方式，以及输出端万向节的铰接结构：定子部分采用集中式绕组嵌装在硅钢片叠压的铁芯槽内，绕组端部做了规整的排布处理，预留了足够的绝缘间隙，避免运行过程中出现匝间短路的风险；

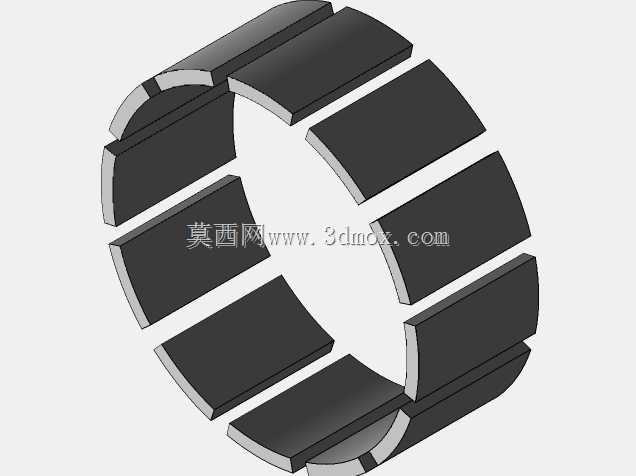

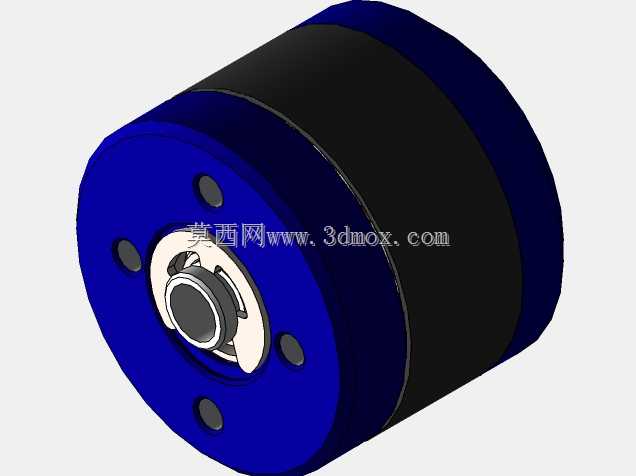

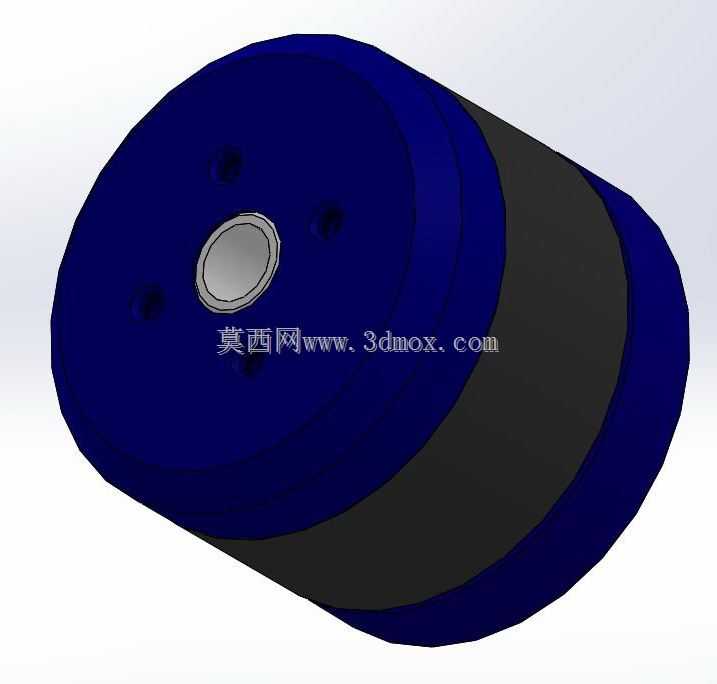

　　转子部分的磁钢采用表贴式固定，外圆做了高精度的同轴度约束，保证气隙均匀，降低运行时的转矩波动。输出端的万向节采用十字轴铰接结构，十字轴的四个轴颈分别和主动叉、从动叉的轴承孔配合，能实现最大15度范围内的角度偏摆，同时保证动力传递过程中转速同步，不会出现附加的动载荷。外形尺寸方面，电机主体为圆柱式结构，外径适配常规小型电机的安装卡箍尺寸，轴向长度控制在紧凑范围内，安装边界预留了端盖的固定孔位，输出端万向节的外接轴径和常规小型传动件的配合尺寸一致，不需要额外做转接件就能直接和负载端连接。设计过程中重点考虑了万向节和电机轴的连接刚性，在电机输出轴和万向节主动叉的配合位置采用了过盈加平键的连接方式，避免大扭矩输出时出现相对转动；

　　端盖部分的轴承位做了同轴度公差约束，保证转子转动时的径向跳动控制在合理范围内，同时万向节的铰接位置预留了润滑脂的存储空间，能延长铰接副的使用寿命，减少日常维护的频次。这类结构的电机相比常规同轴输出电机，最大的优势是能补偿安装过程中的同轴度误差，在一些装配精度难以做到极高的小型设备上，能大幅降低装配难度，同时减少轴系因不对中产生的振动和噪音，提升整套设备的运行稳定性。
