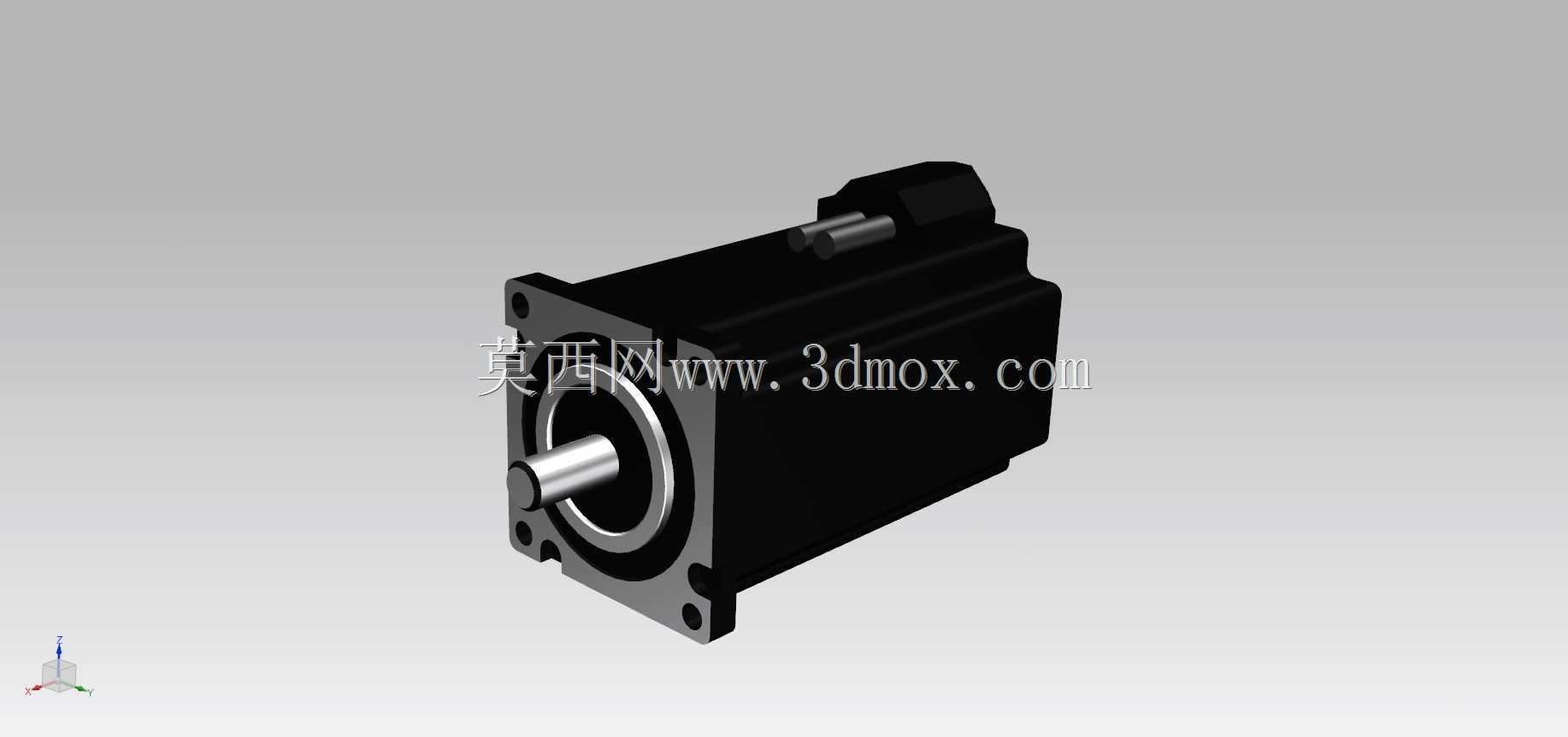

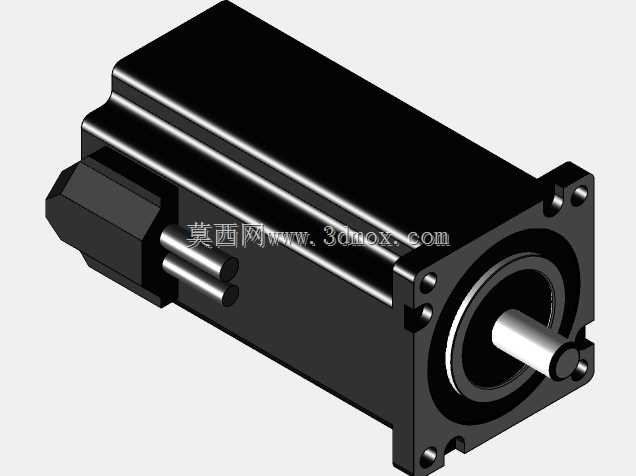

Nema24闭环步进电机结构三维设计

　　这款Nema24规格的闭环步进驱动部件，在非标自动化设备、小型数控加工单元、精密送料机构中有着极高的应用覆盖率，区别于开环步进产品，其集成的位置反馈结构可以实时修正转子位置偏差，避免高速工况下的失步、过冲问题，在需要兼顾成本与定位精度的工位上，往往是设计选型阶段的优先考量项。从结构设计逻辑来看，主体机壳采用方形法兰安装构型，安装孔位严格遵循Nema24标准的安装间距规范，输出轴采用单出轴D型切边设计，可直接适配同步轮、联轴器、丝杠螺母副等常见传动连接件，无需额外做轴端改装，能大幅缩短设备装配的调试周期。机壳侧面预留的编码器出线与动力出线接口，做了防拉扯的结构强化，在设备长期往复运行的工况下，能避免线缆弯折断裂导致的信号中断问题。

　　从安装边界来看，方形法兰的基准面做了高精度的平面度处理，安装时贴合设备安装板后可保证输出轴与传动部件的同轴度，减少运行过程中的径向跳动，降低轴承的额外负载。端盖部分的轴承位采用过盈配合设计，前后双轴承支撑输出轴，可承受一定的径向负载与轴向窜动，适配带轮传动、齿轮直连等多种传动连接方式。在功能特性层面，闭环反馈模块内置在电机尾端，没有额外增加过多的轴向安装尺寸，对于安装空间局促的小型设备而言，不需要额外预留编码器的安装空间，整体结构集成度更高。转子部分的磁钢排布经过优化，低速运行时的扭矩波动更小，在低速送料、精确定位的工位上，不会出现明显的爬行现象。设计过程中对散热筋结构做了简化处理，

　　依靠方形机壳的大表面积即可满足常规工况下的散热需求，不需要额外加装散热风扇，既降低了运行噪音，也减少了易损部件的数量，提升长期运行的可靠性。在实际选型适配时，可直接匹配对应规格的闭环步进驱动器，接线端口定义与同规格常规产品保持通用，不需要重新绘制接线图纸，能直接替换原有开环步进部件完成设备精度升级，对于老旧设备的改造项目而言，不需要改动原有安装板的孔位，改造成本与周期都能得到有效控制。
