车间落地式自动切割作业设备结构设计

　　这款自动切割设备主要面向机加工车间的批量金属下料工序，适配CA6140车床配套的棒料、型材定长切断作业场景，可直接布置在车床工位旁完成毛坯料的前置裁切，减少物料周转距离，适配中小批量加工车间的柔性生产需求。设备采用落地式支腿结构，整体安装边界控制在长1.8米、宽0.8米、高1.2米区间，支腿底部预留膨胀螺栓安装孔，可直接固定在水泥地坪上，无需额外做混凝土基础，适配多数常规机加工车间的地面承重条件。

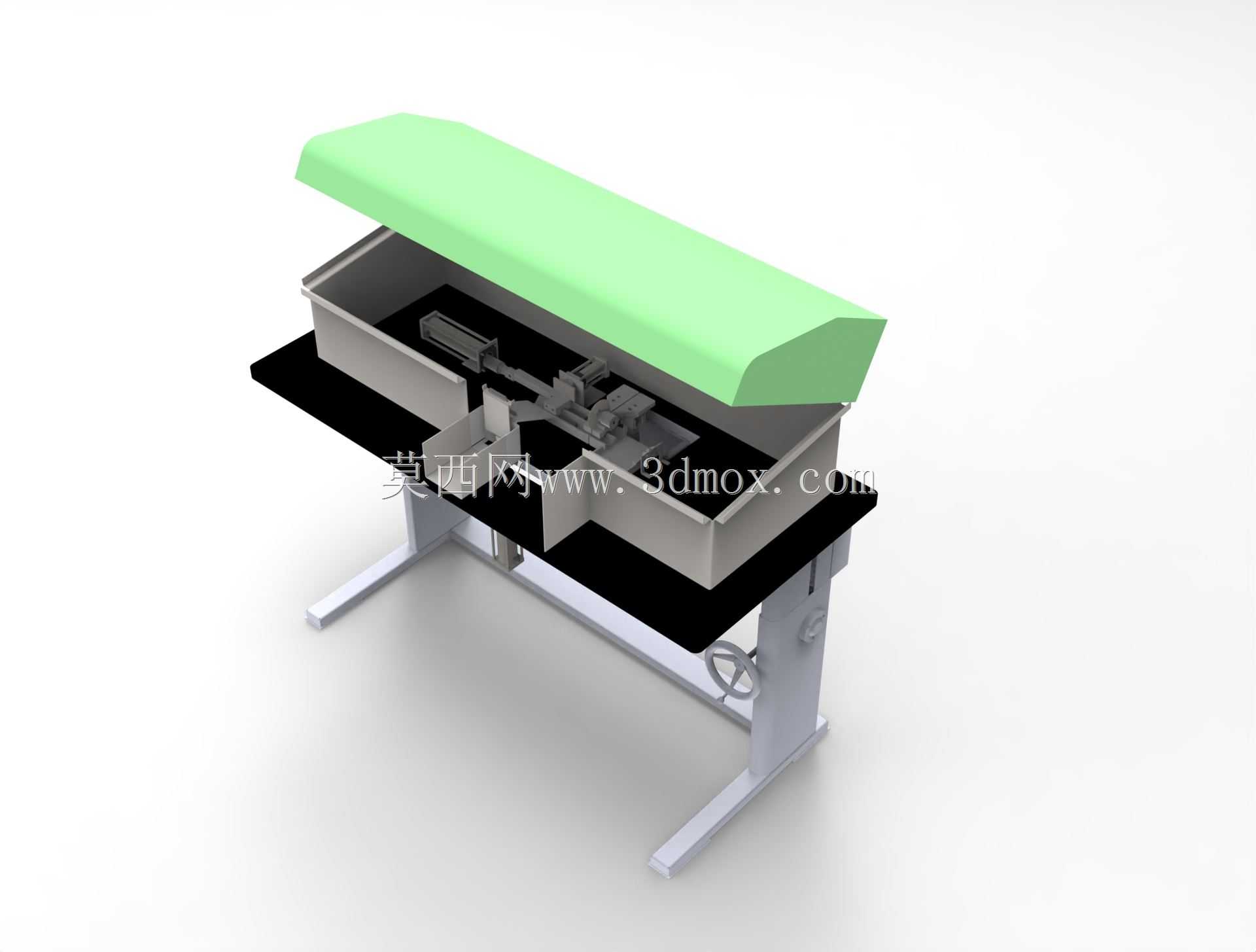

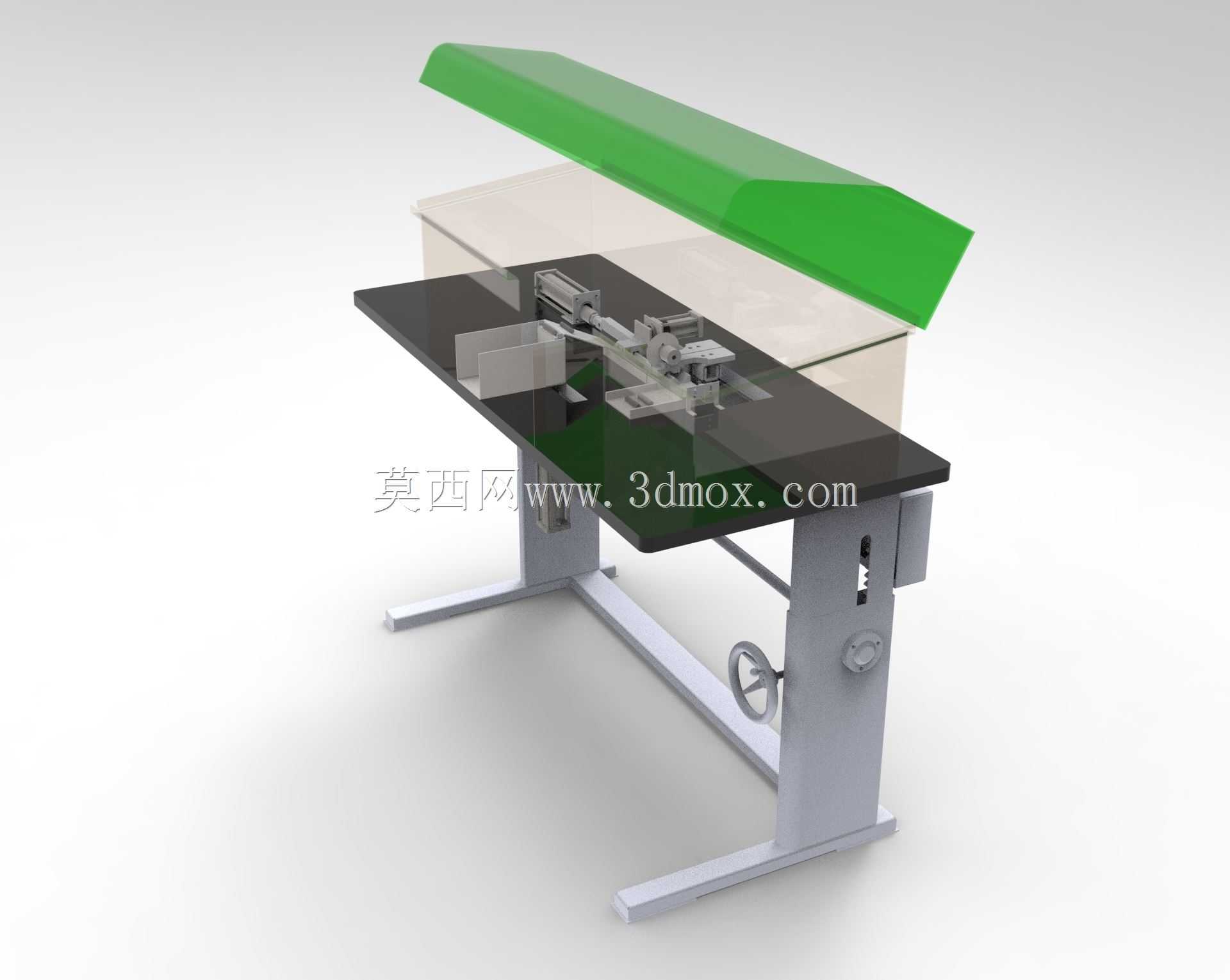

　　从功能设计来看，设备上部设置半开式防护仓，浅绿色弧形上罩可沿侧边滑轨滑动开启，既能够在切割作业时阻挡飞溅的切屑与切削液，避免作业人员被飞溅物划伤，也方便日常更换锯片、清理仓内切屑堆积。仓内集成夹持进给机构，可自动完成棒料的夹紧、定长进给、切割进给全流程动作，夹持块适配直径10-80mm的圆棒料及对应规格的方钢、六角钢型材，进给行程最大支持300mm的单次定长切割，重复定位精度控制在0.2mm以内，可满足普通车床加工的毛坯料尺寸公差要求。

　　设备操作台面采用黑色耐磨钢板材质，台面高度设置为0.85米，匹配站立作业的人体工程学高度，操作人员无需弯腰即可完成上料、参数调整操作。侧边设置的手动调节手轮可在断电或调试状态下手动调整进给位置，方便设备调试、故障排查时的微动操作。切割工位下方预留切屑收集槽空间，可配套放置切屑收集车，切割产生的铁屑可直接落入收集装置，减少日常清理的工作量。

　　设计过程中重点考虑了设备的维护便捷性，防护仓的侧盖采用快拆式结构，无需专用工具即可打开检查内部传动部件，传动丝杠、导轨位置均预留润滑脂注油口，可按保养周期直接加注润滑脂，无需拆解外部护罩。设备的动力部件布置在仓体后侧，与切割区域做挡屑隔板分离，避免切屑进入动力舱磨损电机、传动带等部件，有效降低设备的日常故障概率。整体结构没有冗余的复杂构件，多数零部件采用通用标准件，后期更换配件无需定制加工，可降低设备的长期使用维护成本，适配中小型机加工车间的设备运维能力。
