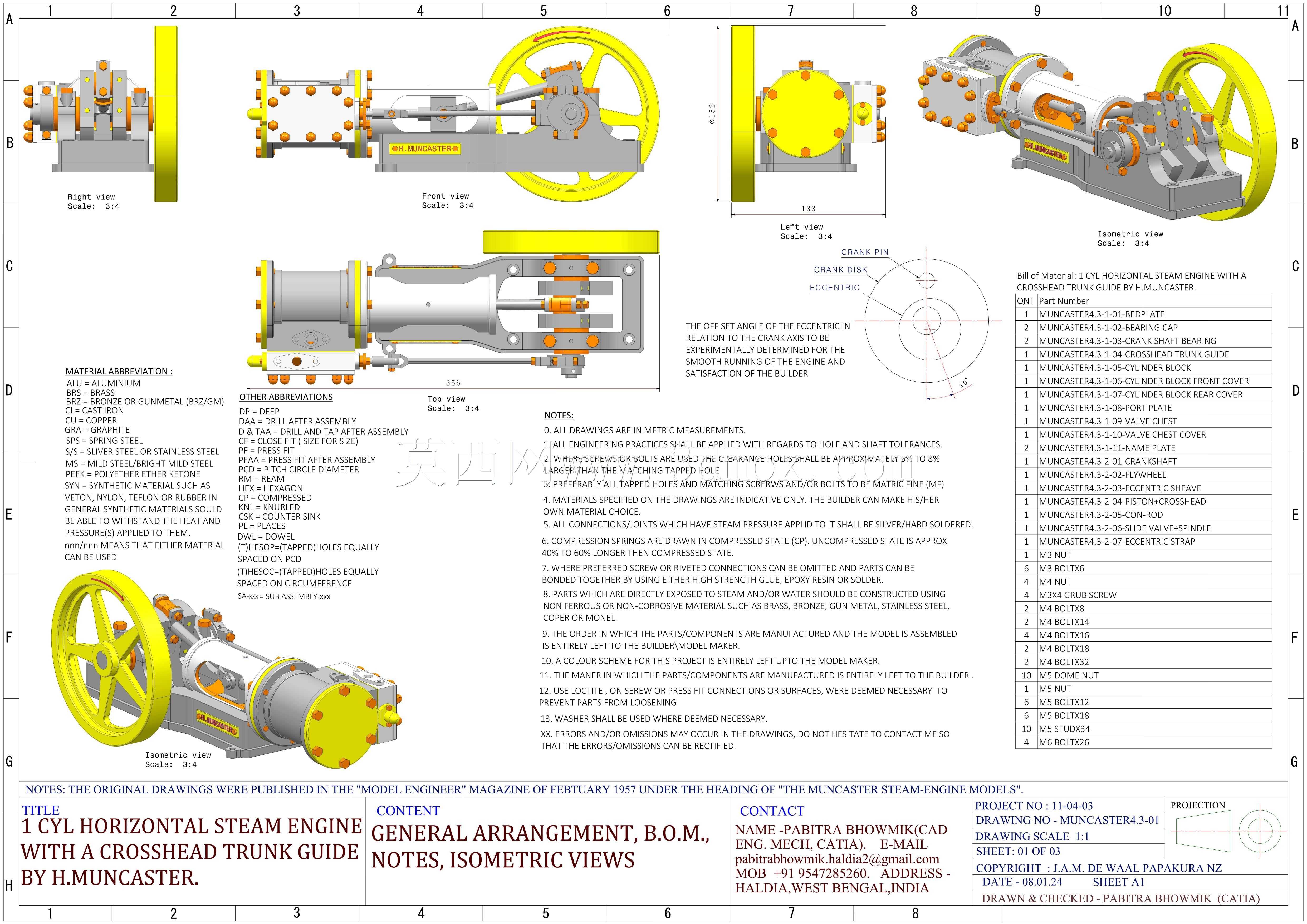

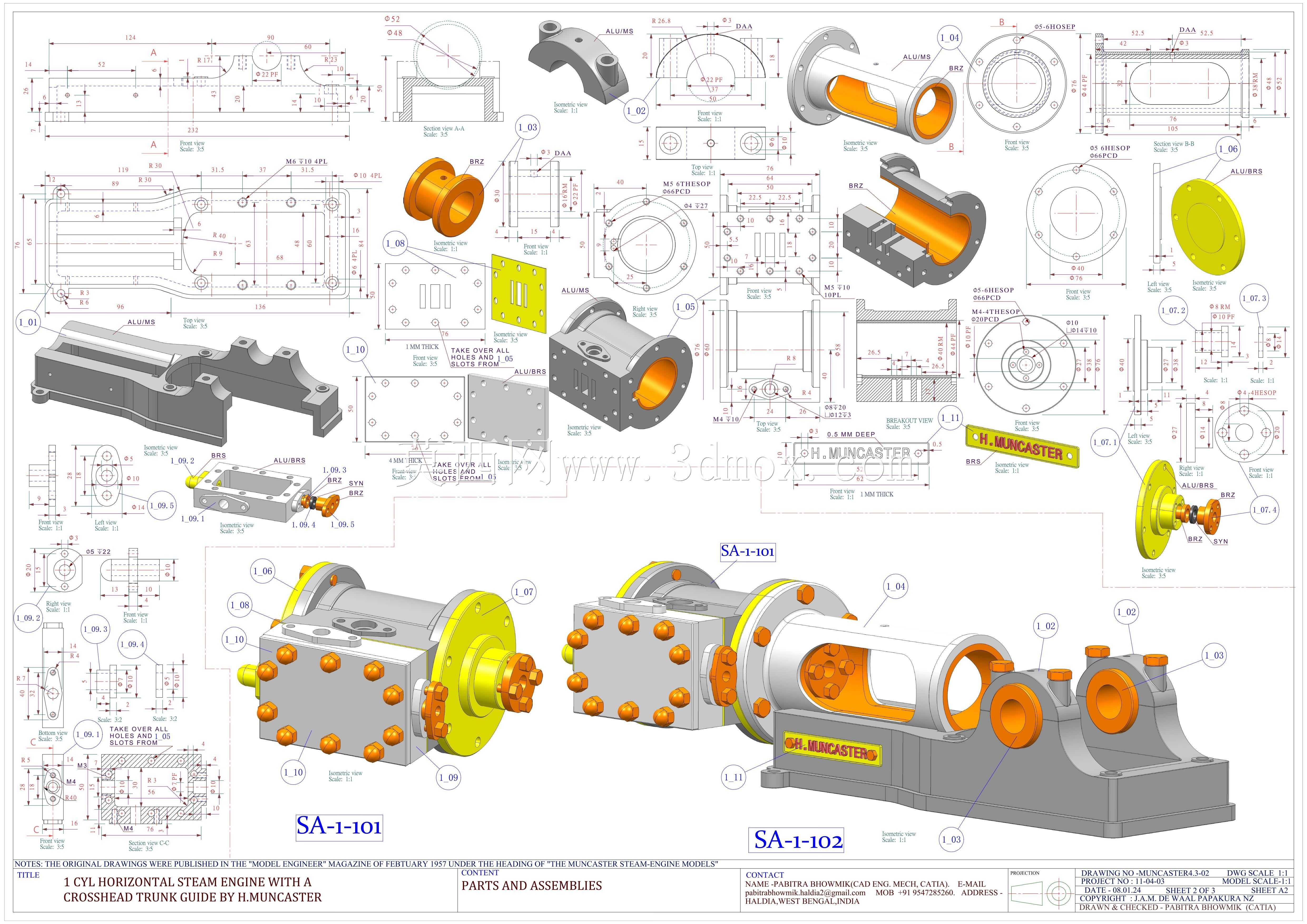

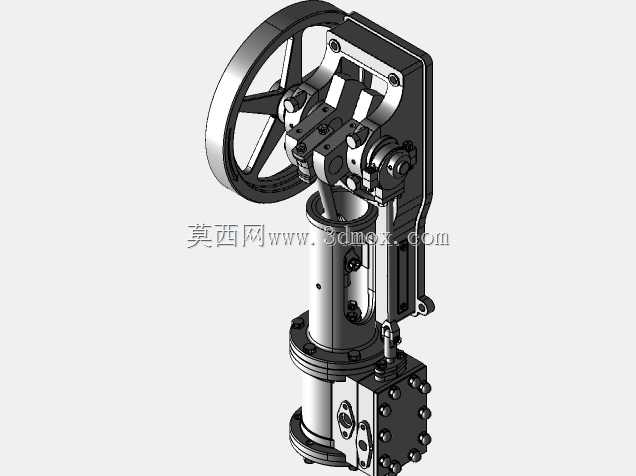

带十字头导向的单缸卧式蒸汽机结构

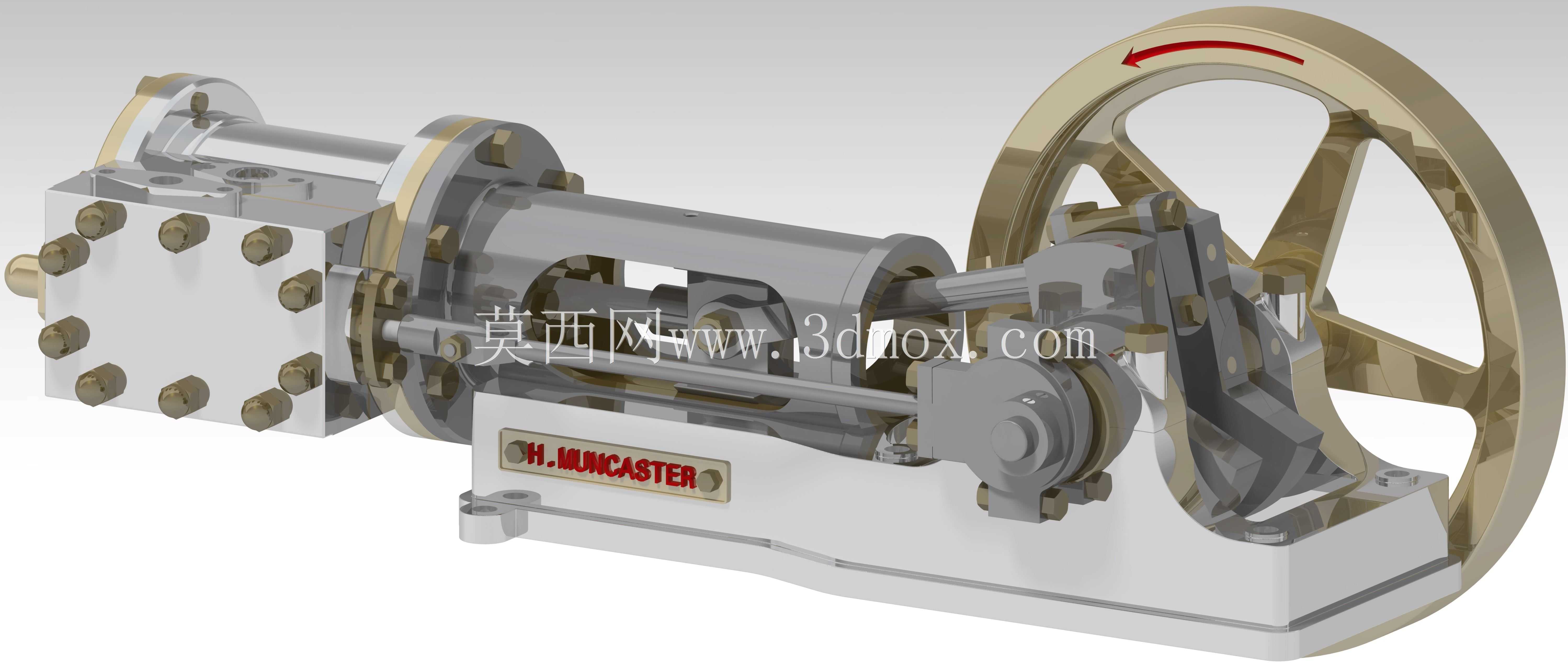

　　这款单缸卧式蒸汽动力装置，核心适配小型固定式动力输出场景，在早年的小型工坊驱动、教学演示装置、复古动力展品搭建中均有对应使用需求，配套的十字头转向架结构，是整套设备动力传递稳定性的核心保障。从实际功能逻辑来看，蒸汽从汽缸端部的进汽接口进入后，推动活塞做水平往复运动，十字头结构承担了活塞侧向力的承载作用，避免活塞杆承受径向弯矩，将活塞的直线运动通过曲柄连杆机构转化为飞轮的旋转运动，最终通过飞轮轴输出扭矩，可配套带动小型发电机、水泵、轻工加工机具等负载。设计层面上，整套结构采用卧式布局，大幅降低了设备的整体重心，安装时不需要过高的基础承台，汽缸与十字头滑道采用一体化的安装基面设计，能保证活塞运动轴线与滑道的同轴度，

　　减少运行过程中的偏磨问题；飞轮采用大直径轮缘结构，依靠轮缘的转动惯量储存动能，抵消曲柄连杆机构过上下止点的运动死点，让输出转速更平稳，汽缸端盖、填料函位置的螺栓连接布局，充分考虑了密封件的压紧力均匀分布，避免蒸汽泄漏。从安装边界来看，整套设备的安装基面为底部的一体式铸铁机座，机座上预留的地脚安装孔沿长度方向对称布置，安装时需要保证机座水平度偏差控制在合理范围内，避免滑道偏载；设备的侧向最大轮廓为飞轮的外圆直径，安装时需要在飞轮侧预留足够的安全防护空间，汽缸尾部的进汽、排汽接口位置预留了管路安装的操作空间，不需要额外拆解主体结构即可完成管路对接。十字头转向架部分采用滑动摩擦导向结构，导向面的润滑通道直接连通机座的润滑油槽，

　　运行过程中可通过飞溅润滑完成导向面的润滑维护，不需要额外设置复杂的集中润滑系统；曲柄部分的连杆大头采用剖分式轴瓦结构，可在长期运行磨损后通过调整垫片间隙恢复配合精度，降低后期维护成本。整套结构的运动部件全部做了运动干涉校验，活塞往复行程、曲柄回转半径、连杆长度的参数匹配经过反复校核，保证运动过程中各部件无卡滞、无碰撞，进汽阀的启闭动作通过曲柄轴端的偏心轮驱动，与活塞运动位置精准匹配，可实现蒸汽的精准配气，提升蒸汽能量的利用效率。
