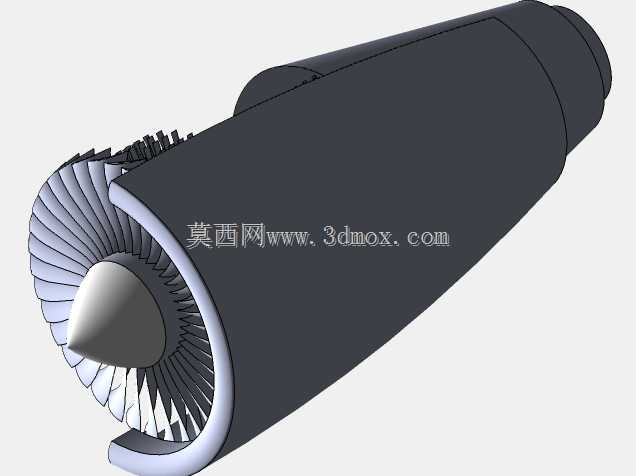

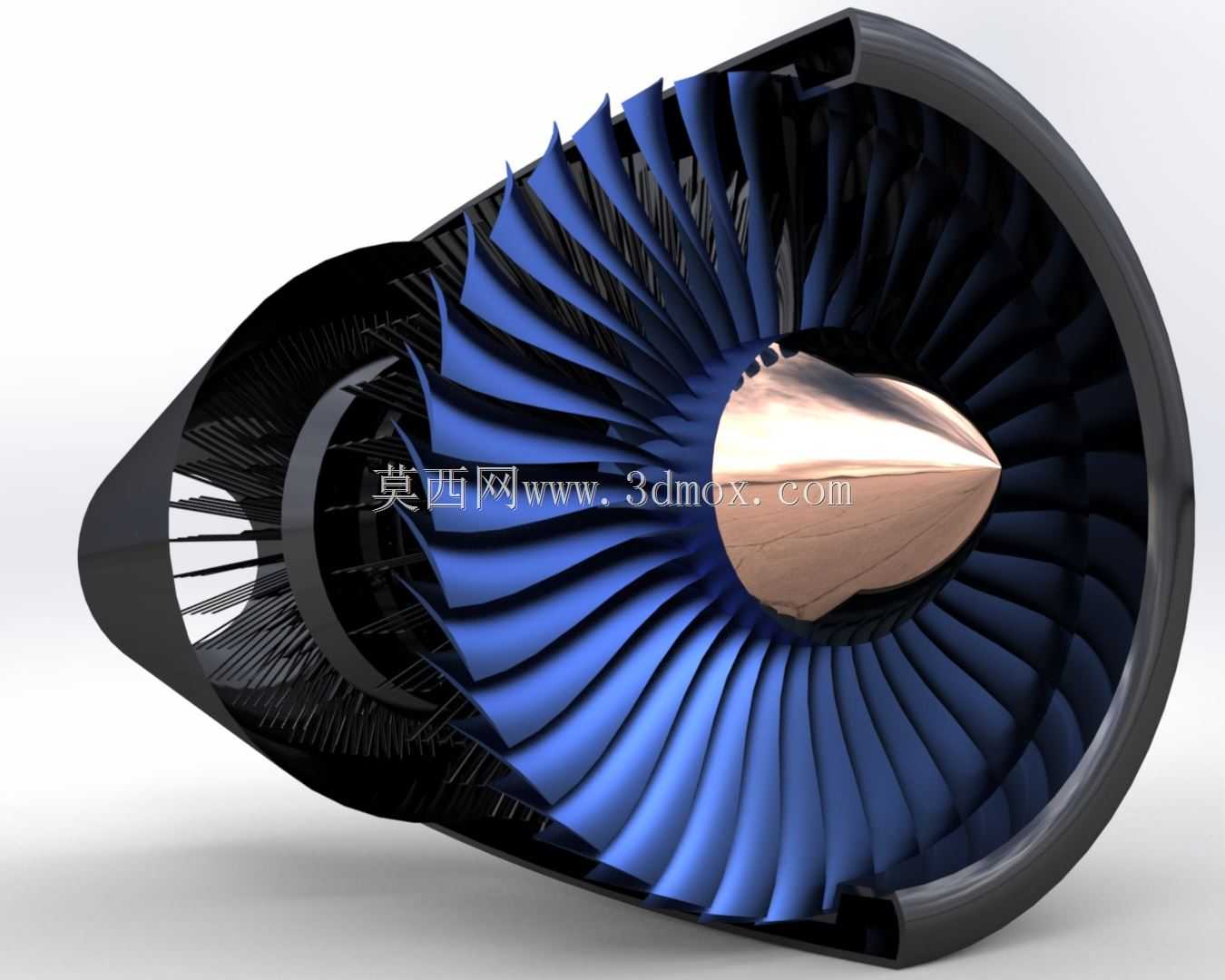

CF6-80C2双阀芯涡扇喷气发动机结构设计

　　该涡扇发动机结构方案面向民用大涵道比航空动力场景，适配干线客机、大型货运飞机的动力输出需求，核心作用是为飞行器提供持续稳定的大推力输出，同时兼顾巡航阶段的燃油经济性与运行可靠性。从结构组成来看，整套动力单元采用多级压气机与涡轮匹配的布局，进气端采用大尺寸弧形风扇叶片设计，叶片叶型沿展向做了扭转变截面处理，可在不同来流速度下实现最优的气流导入效率，降低进气端的流动损失。风扇后方依次布置4级低压压气机与14级高压压气机，压气机各级轮盘与叶片采用同轴嵌套设计，各级静子叶片与转子叶片的间隙预留了热膨胀补偿空间，可满足高转速工况下的形变适配需求，避免运转过程中出现动静碰磨故障。燃烧室区域衔接高压压气机出口与高压涡轮入口，流道做了渐扩式设计，

　　可实现高压气流的减速增压，为燃油充分燃烧提供稳定的流场环境。涡轮段采用2级高压涡轮搭配5级低压涡轮的布局，高压涡轮通过同轴传动轴驱动高压压气机运转，低压涡轮则通过嵌套的内轴驱动前端风扇与低压压气机，双转子的布局可让高低压转子分别工作在最优转速区间，提升整台发动机的运转效率。设计过程中优先考虑了部件的安装边界约束，整机外廓采用流线型包覆结构，风扇机匣为环形薄壁结构，可对高速旋转的风扇叶片形成可靠包容，同时机匣上预留了附件安装座的接口位置，可匹配燃油管路、润滑管路、传感器线束的布设需求。进气整流锥采用光滑曲面造型，可对来流进行预导流，降低风扇入口的气流畸变率，提升进气均匀性。尾喷段采用收敛型流道设计，可将涡轮出口的高温高压气流加速排出，

　　将热能与压力能转化为喷射动能，最终输出推力。整套结构在建模时对各级叶片的叶根连接结构做了简化处理，采用燕尾型榫根与轮盘榫槽匹配的连接形式，可清晰展示转子部件的装配关系，便于理解空气在发动机内部的压缩、燃烧、膨胀做功的完整流程，也可为航空动力相关的结构原理学习、初步方案论证提供直观的三维参考。
