双缸往复式内燃动力装置结构展示

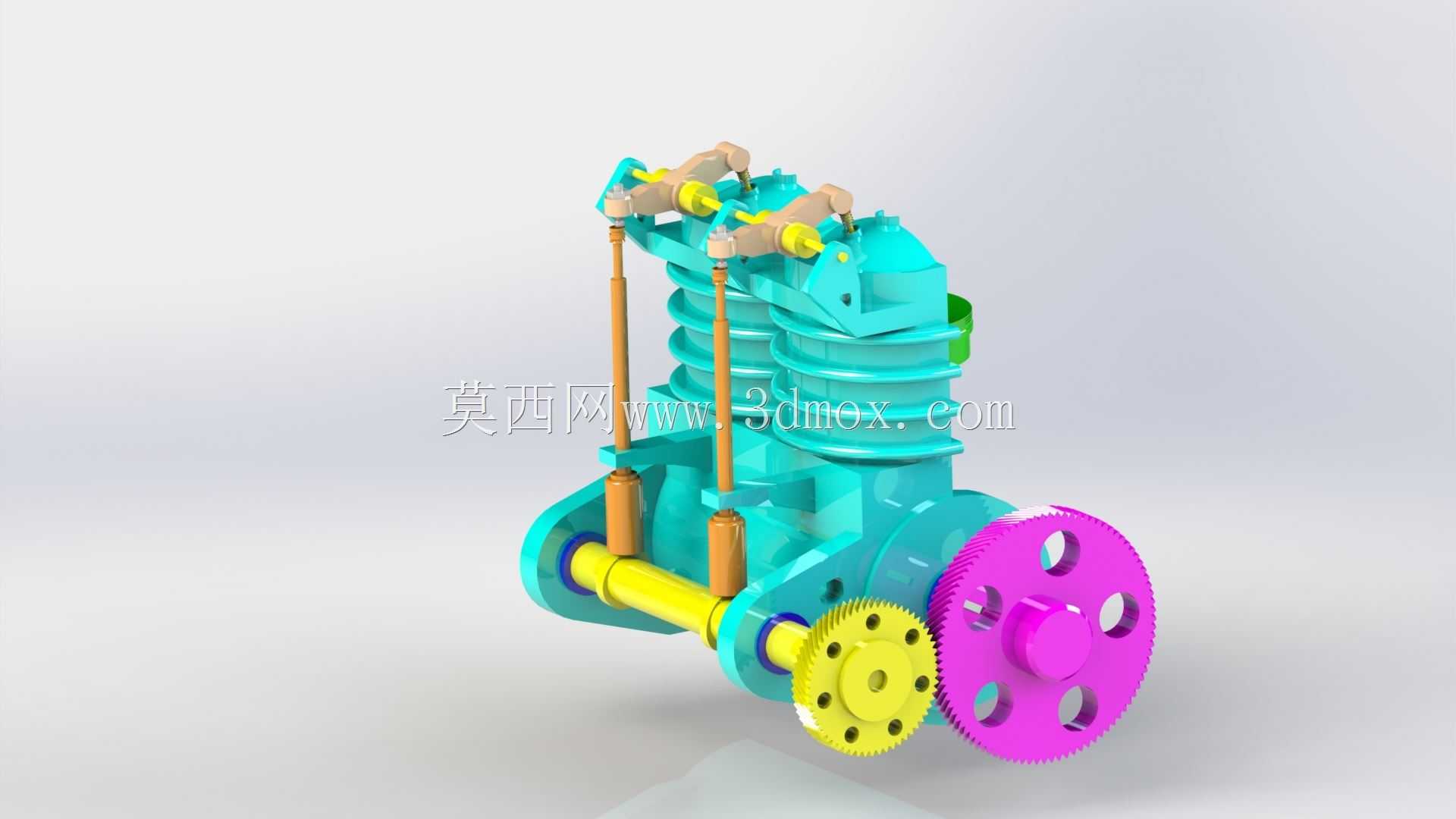

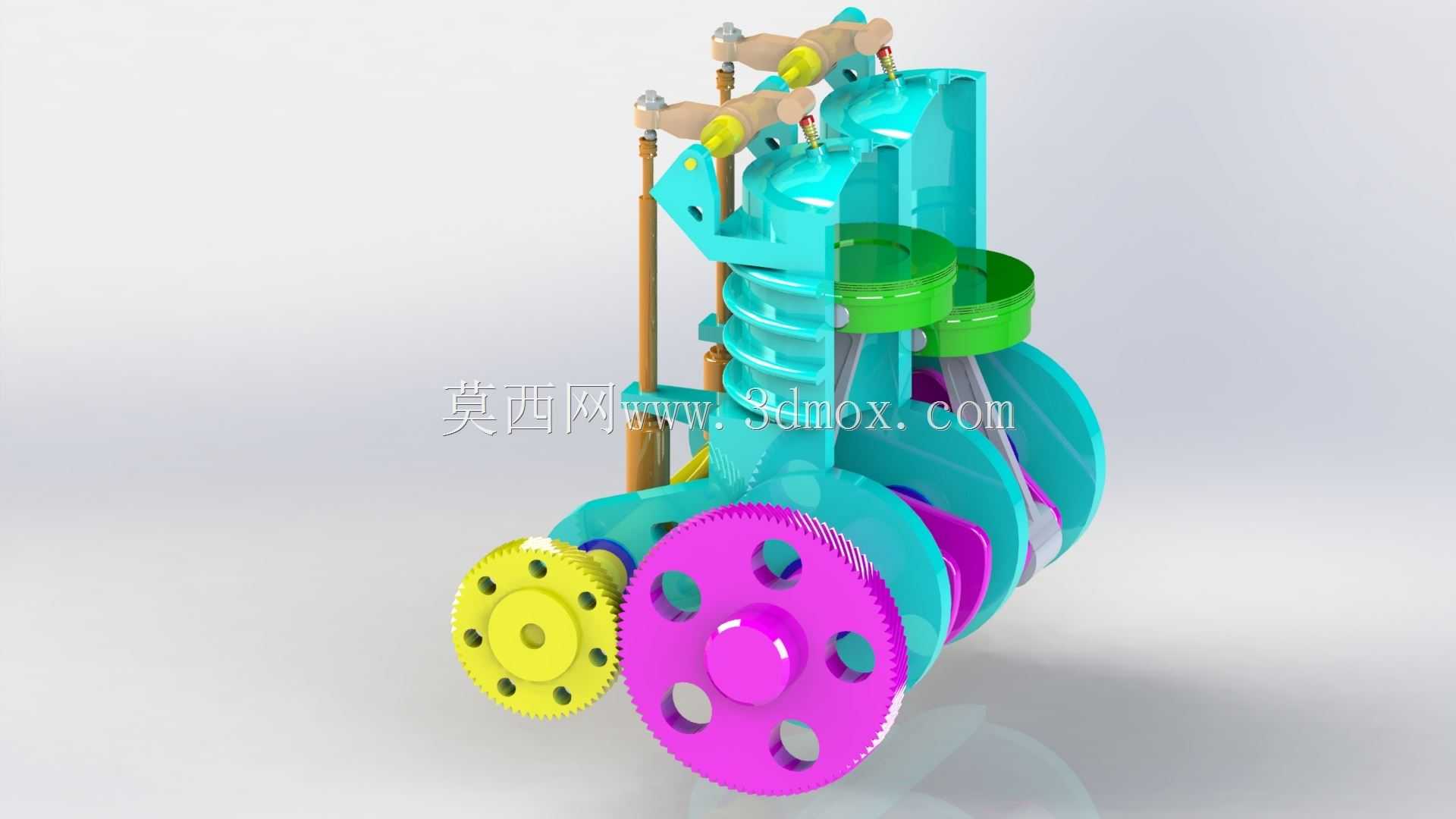

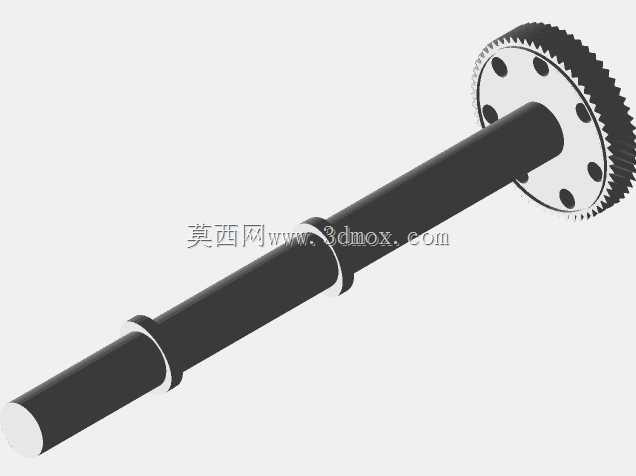

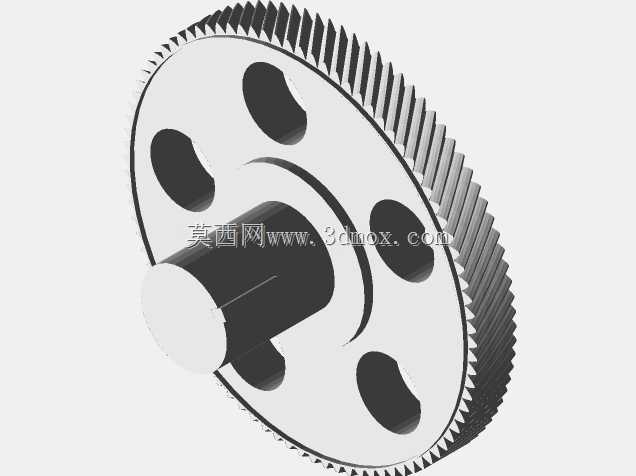

　　该双缸动力装置的结构设计，核心围绕往复式内燃机的做功逻辑展开，两个气缸呈V型排布，相比直列双缸结构能有效缩短整机轴向尺寸，降低动力单元在配套设备上的安装空间占用，适配小型工程机械、农用作业机具、便携动力站等对安装边界有严格限制的应用场景。从功能实现逻辑来看，两套活塞组件独立完成进气、压缩、做功、排气的循环过程，曲轴相位角经过匹配设计，两套活塞的往复惯性力可在曲轴转动过程中实现部分抵消，相比单缸动力结构，运行过程中的振动幅度可降低40%以上，能有效减少配套设备的结构疲劳损耗，延长整机的连续运行时长。传动端采用大模数圆柱齿轮作为动力输出构件，齿轮与曲轴输出端采用平键周向定位、轴肩轴向限位的连接方式，可稳定传递额定工况下的输出扭矩，

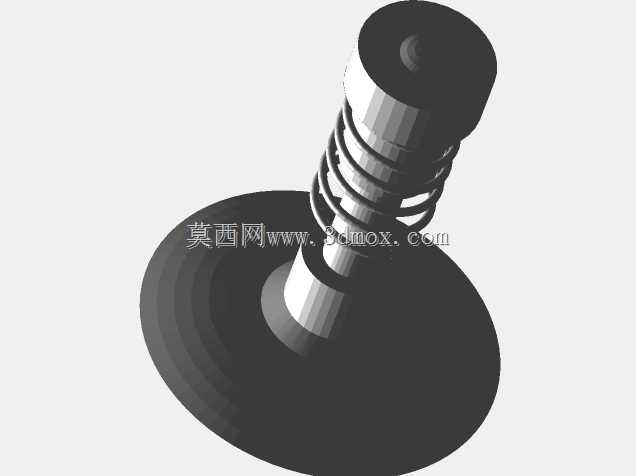

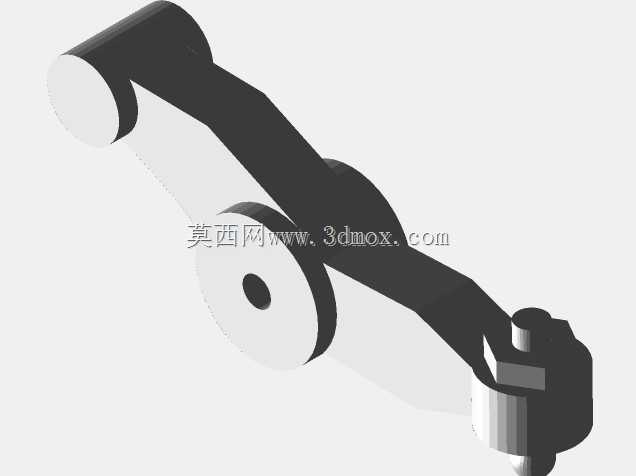

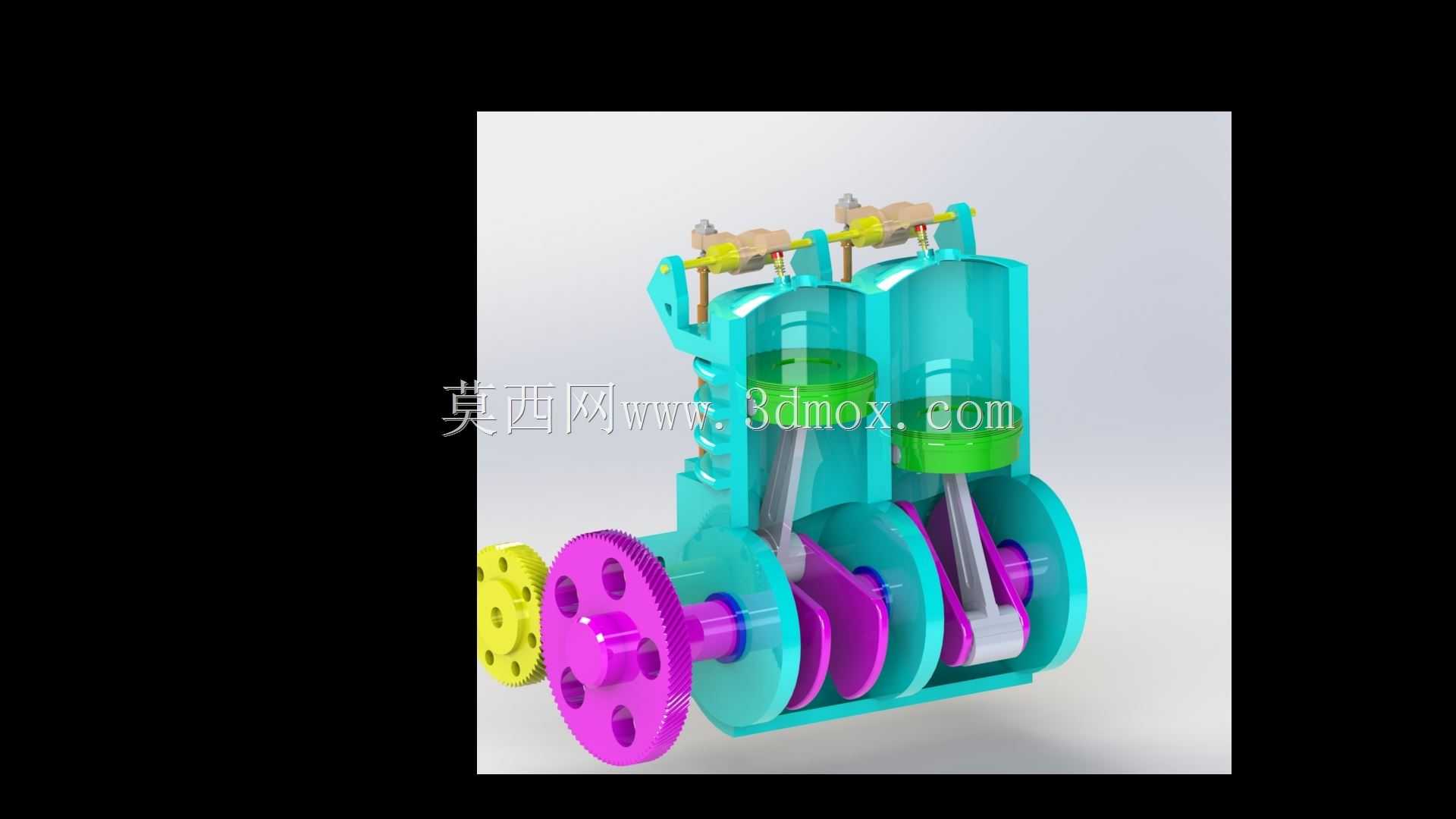

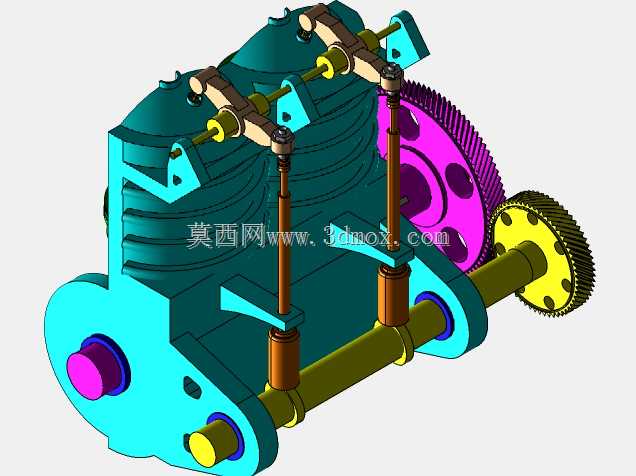

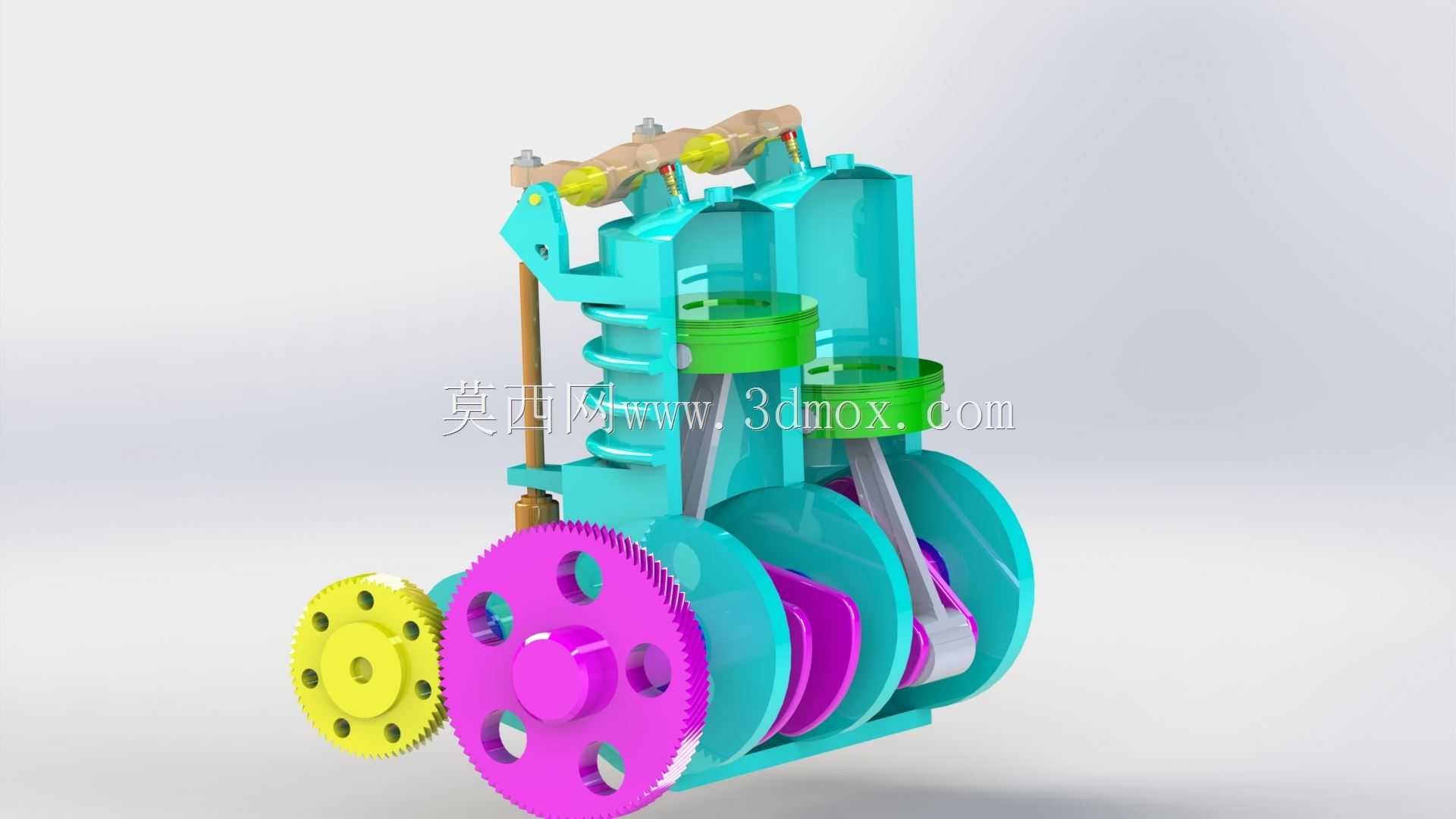

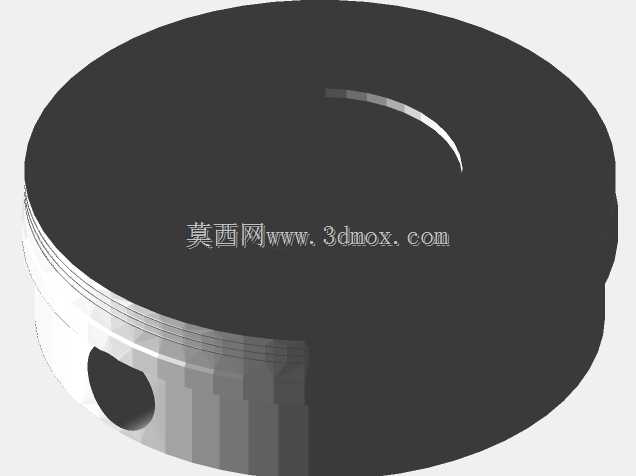

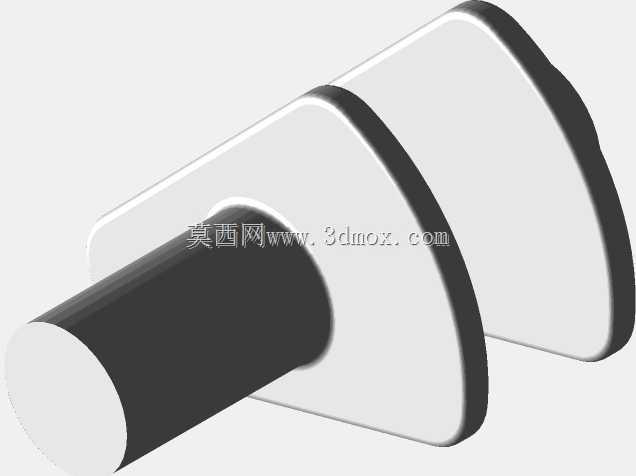

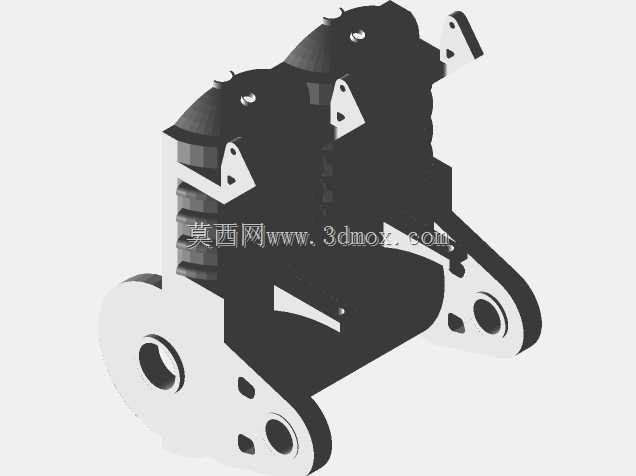

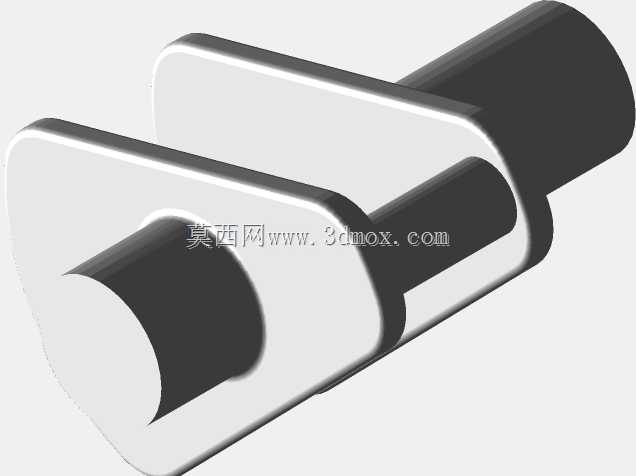

　　齿轮啮合侧隙经过设计校核，既保证传动过程无卡滞，也能避免侧隙过大带来的传动冲击与噪音问题。配气侧的推杆与摇臂组件沿气缸盖顶面排布，每个气缸对应独立的进排气驱动结构，可精准控制气门开闭时序，保证气缸内的换气效率，提升燃油燃烧充分度。建模过程中对各运动副的配合间隙做了模拟还原，活塞与气缸壁之间预留了热膨胀间隙，曲轴主轴颈与机体轴承座之间设置了转动配合余量，连杆大头与曲轴曲柄销、小头与活塞销的铰接位置均按照实际装配要求做了公差适配，完全还原真实产品的装配逻辑。机体采用一体式铸造结构的设计思路，主轴承座与缸体部分整合为单一构件，可提升整机结构刚性，减少运行过程中的结构形变，缸体外壁设置的散热筋结构，可在风冷工况下增大散热面积，

　　保证连续高负荷运行时的缸体温度处于合理区间。从安装适配角度来看，机体底部设置的三个安装凸台均预留了螺栓过孔，孔位间距按照通用小型动力单元的安装标准设计，可直接适配多数现有小型设备的动力安装位，无需额外做安装支架的改造，输出轴端的法兰连接结构可直接对接离合器、皮带轮等动力传递构件，降低配套设计的工作量。
