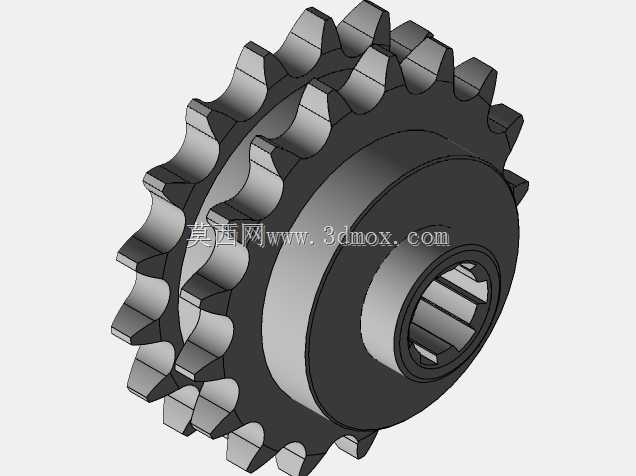

齿轮箱驱动用20B双链轮配花键衬套结构

　　这套传动组合件主要面向工业设备齿轮箱的动力输出端链传动场景，适配20B规格滚子链条的双排传动需求，配套的1又3/4英寸花键衬套直接与齿轮箱输出花键轴配合，省去额外轴套加工的工序，在机床辅机、输送线驱动单元、通用工业传动箱的改造与新机设计中都能直接套用。从结构设计逻辑来看，双链轮采用双排齿等距排布，齿形严格匹配20B链条的节距、滚子直径参数，齿侧间隙控制在合理范围，避免传动过程中出现卡链、跳齿问题，链轮轮毂部分做了加厚处理，能承受双排链条传动带来的更大径向载荷，相比单链轮传动，这套双链轮结构能传递更大扭矩，同时让链条受力更均匀，延长链条整体使用寿命。配套的花键衬套内孔采用矩形花键结构，适配1又3/4英寸规格的花键轴，

　　衬套与链轮内孔采用过盈配合加定位销的固定方式，保证传动过程中衬套与链轮无相对转动，花键齿侧做了倒角导向处理，安装时能快速对准花键轴齿位，降低现场装配难度。从安装边界来看，链轮的齿顶圆、轮毂外径、轴向总宽度都经过尺寸校核，安装时不会和齿轮箱端盖、周边护板产生干涉，衬套的轴向长度略短于链轮轮毂长度，装配后衬套端面不会突出轮毂平面，避免和轴端挡圈、锁紧螺母产生装配冲突。实际应用中，这套组合件直接套装在齿轮箱输出花键轴上，通过轴端锁紧件固定后即可挂接双排20B链条，将齿轮箱输出的扭矩传递给下游从动轴，相比单链轮加平键的传动结构，花键配合的方式能承受更大的冲击载荷，在频繁正反转、启动扭矩大的工况下也不会出现键槽滚键、轴孔打滑的问题。

　　链轮的齿面加工精度满足通用链传动的公差要求，传动过程中链条与轮齿的啮合平稳，能有效降低传动噪音，双排齿的设计也让单排链条受力减半，在同等载荷工况下能选用更小规格的链条，或者在同规格链条下提升传动系统的安全系数。花键衬套的选材兼顾耐磨与韧性，内花键齿面经过硬化处理，长期和花键轴配合传动也不会出现过度磨损，衬套外壁和链轮内孔的配合精度保证了两者的同轴度，避免链轮转动时出现径向跳动，减少链条的附加动载荷。
