简易旋转拼插式益智玩具结构设计

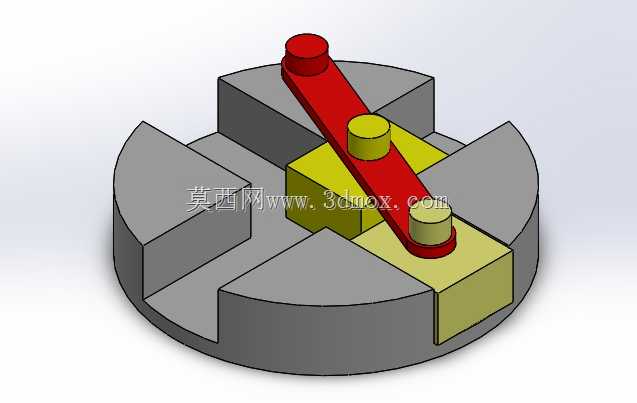

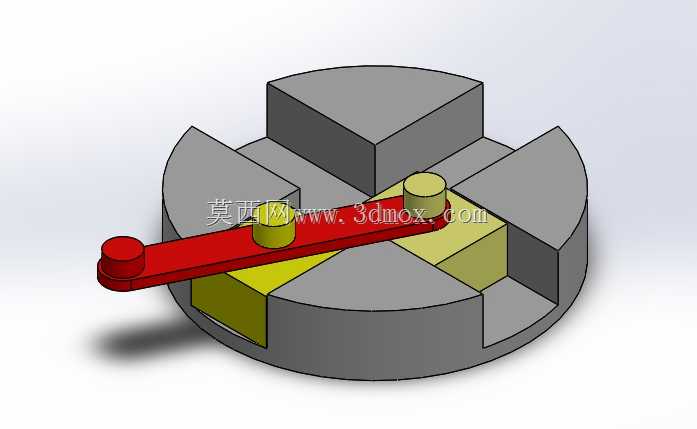

　　这款旋转拼插结构的设计，最初是面向低龄儿童机械启蒙教具场景开发，也可作为桌面解压的互动把玩物件，核心是通过极简的机械配合，直观展示圆周运动的传动逻辑，让使用者在拼插、转动操作的过程中，感知基础的运动转换关系。从功能特性来看，整套结构没有额外的紧固件，所有部件依靠形面配合完成定位装配：底部的圆形基座上开设有四个均匀分布的扇形卡槽，卡槽的深度与对应拼块的高度完全匹配，拼块插入后顶面与基座顶面齐平，不会出现凸起卡滞的问题；横跨在基座上方的红色长条摆杆是核心运动部件，摆杆上开设两个等直径的定位孔，分别对应两个圆柱销的安装位置，其中一个圆柱销插入基座中心的定位沉孔作为旋转支点，另一个圆柱销插入对应扇形拼块顶面的定位孔内，

　　当摆杆绕中心支点转动时，会带动插有销柱的扇形拼块沿圆周方向滑动，依次卡入不同的扇形卡槽，形成类似转盘换位的动态效果。设计过程中优先考虑了操作的顺畅性与装配的容错率：所有配合面都做了0.2mm的间隙预留，避免塑料件注塑收缩导致的装配卡滞，扇形拼块的侧边做了15度的导入倒角，即使拼插时存在轻微的位置偏差，也能顺着倒角滑入卡槽；摆杆的握持端做了圆弧加厚处理，转动时的受力点更贴合手指施力角度，不会出现硌手的问题。从安装边界与尺寸适配来看，整套结构的最大外轮廓为圆形基座的直径范围，摆杆转动时的最大扫掠半径不超出基座外沿3mm，放置在桌面时不会占用过多空间，所有活动部件的运动行程都在基座的覆盖范围内，不存在外伸的尖锐结构，

　　日常把玩时不会剐蹭周边物件，也能避免低龄使用者被突出部件划伤的风险。在实际场景应用中，这套结构既可以单独作为拼装玩具使用，让使用者自行调整扇形拼块的位置，通过摆杆转动完成拼块的换位组合，也可以作为机械原理课程的入门演示教具，直观展示旋转副的运动特点、销连接的定位作用，帮助初学者快速理解基础的机械配合逻辑；结构本身没有复杂的曲面特征，所有特征都可以通过常规的拉伸、切除命令完成建模，对于刚接触三维建模的学习者来说，也是非常合适的基础练习案例，能够帮助练习者掌握基准面定位、配合间隙预留、运动干涉检查等基础建模技能。
