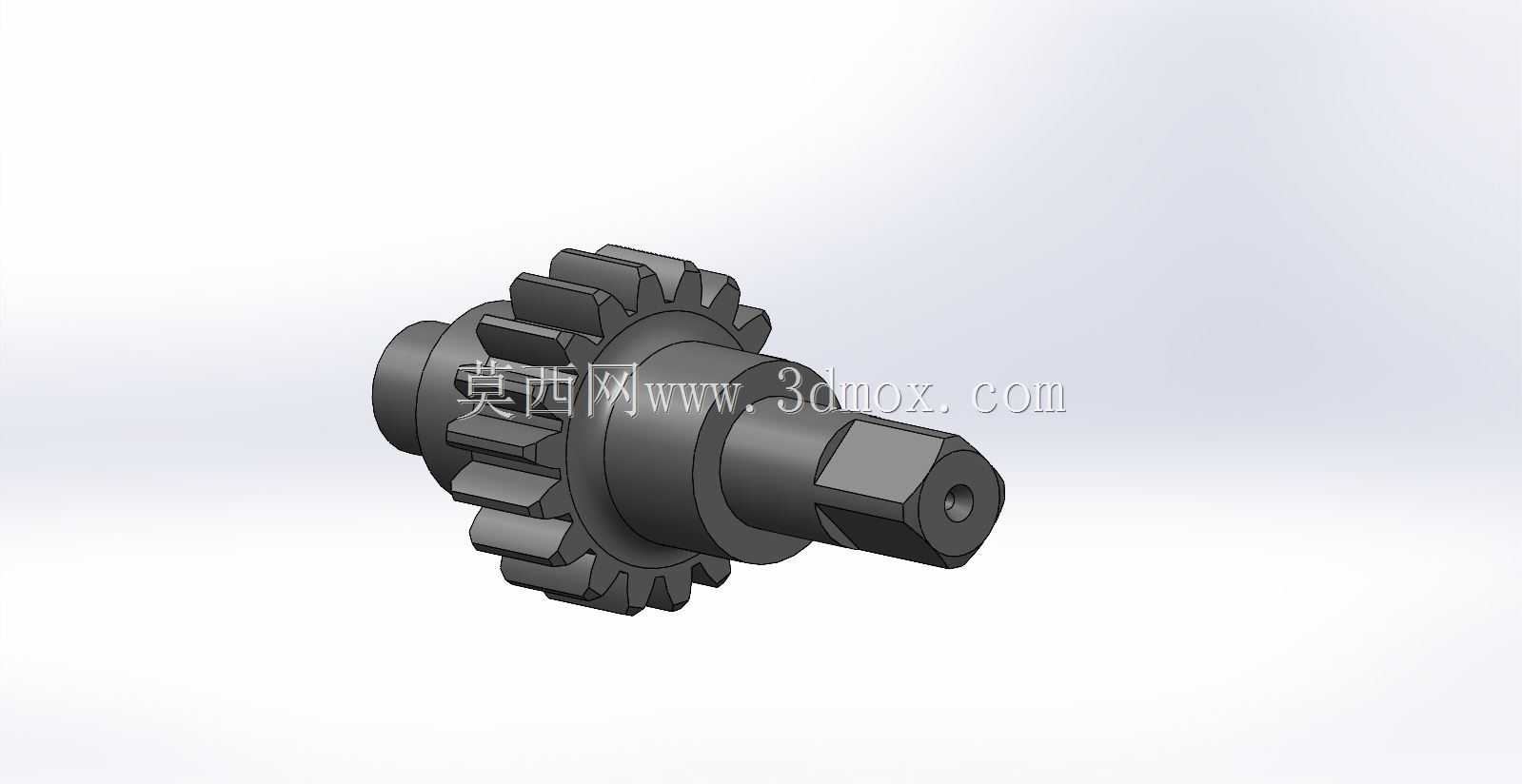

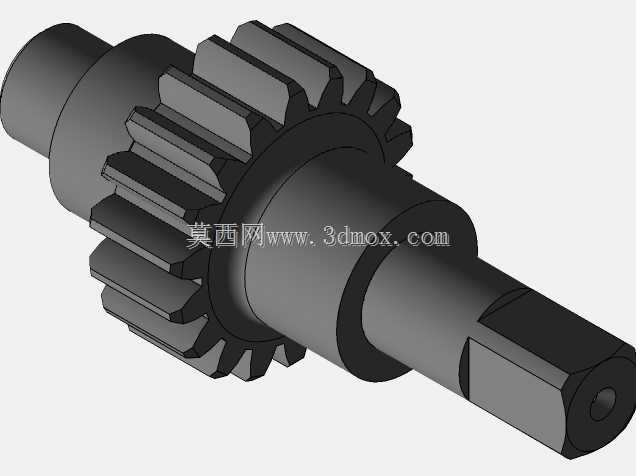

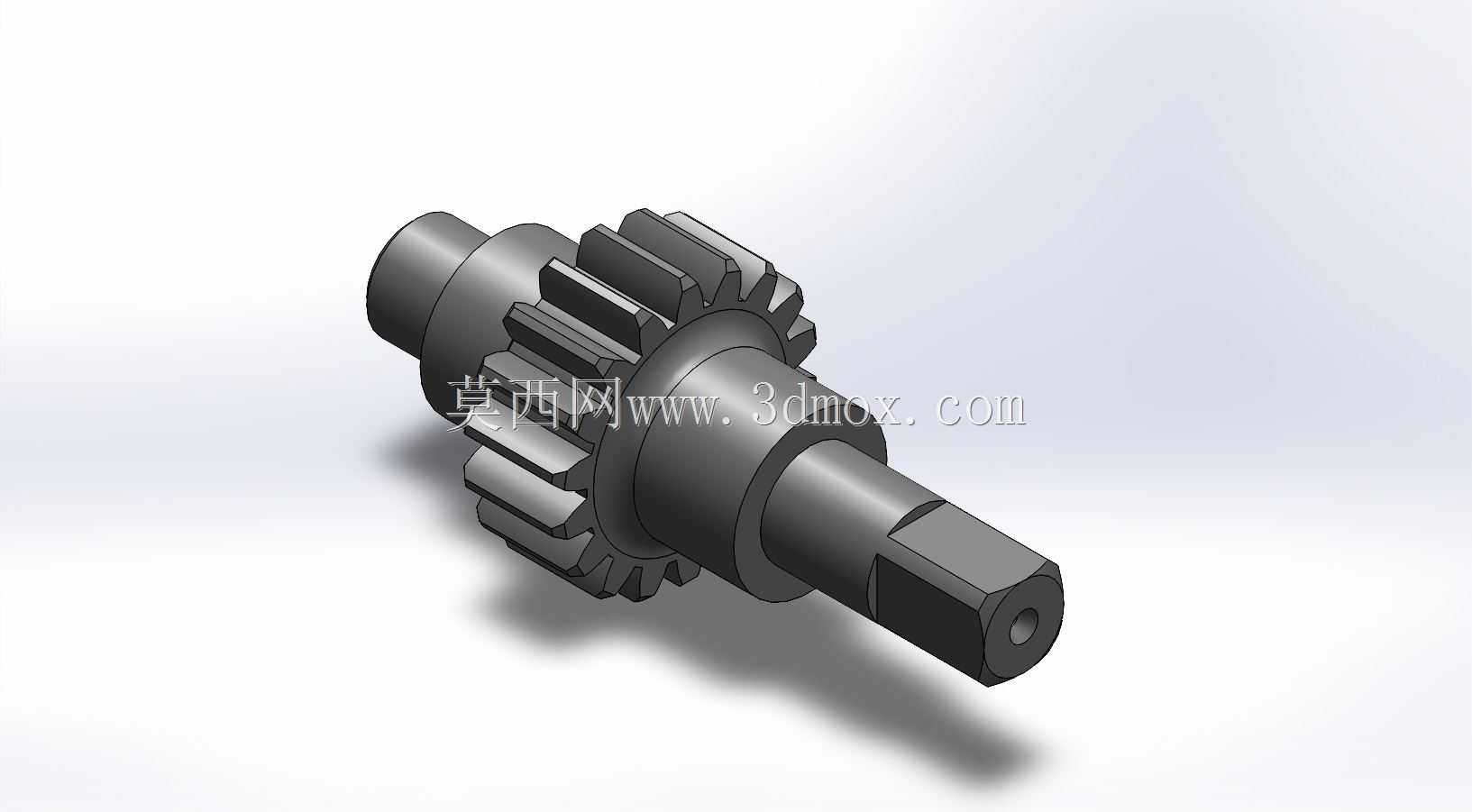

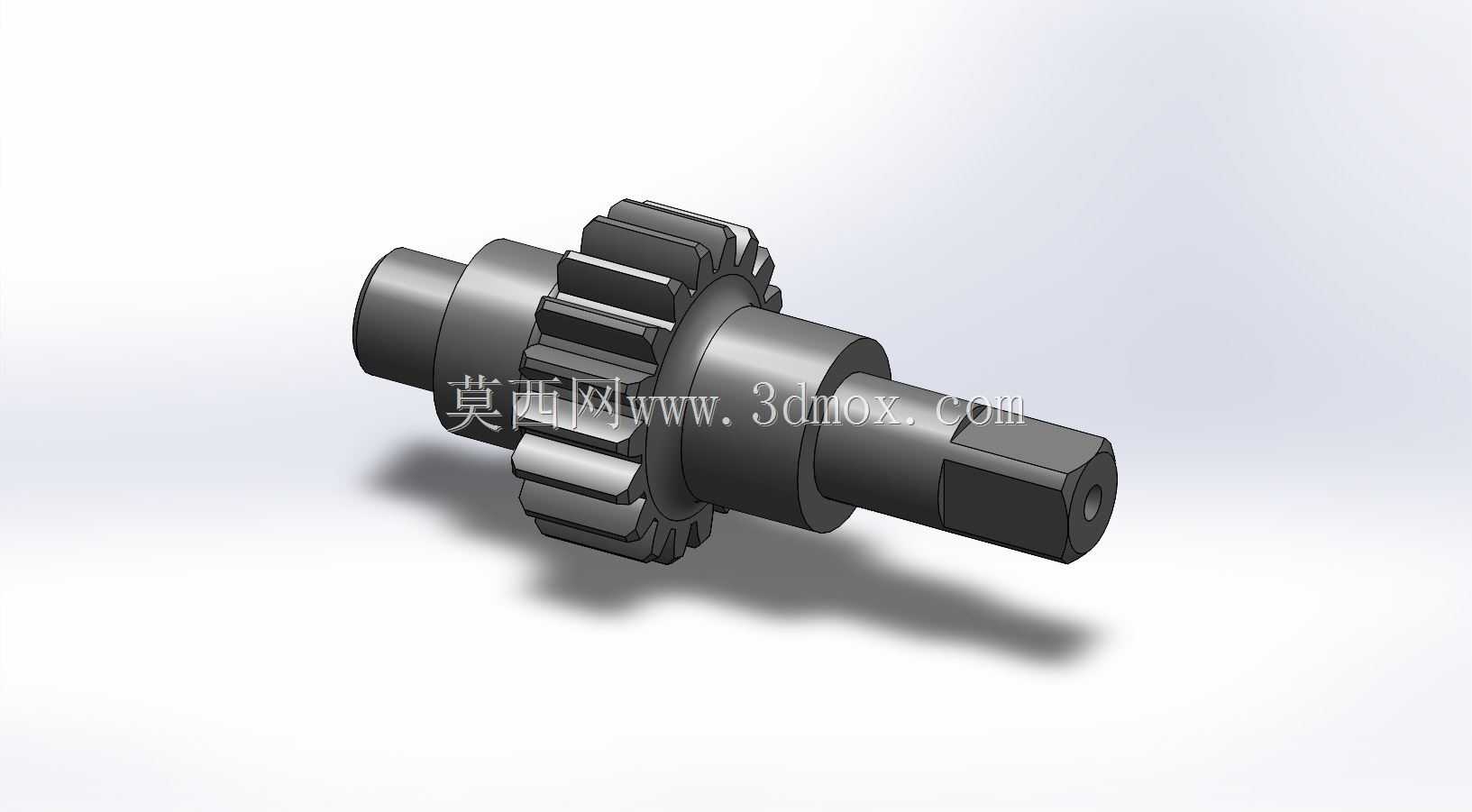

CA6140车床传动用带轴齿轮结构

　　这款带轴齿轮是为CA6140普通车床主轴箱传动链路设计的核心传力零件，在实际机床运行场景中，承担着将进给箱输出的旋转动力传递至主轴变速组的关键作用，日常车削作业中，主轴的正反转切换、不同转速档位的扭矩传递都要经过该零件完成动力衔接，是保障车床切削扭矩稳定输出的基础构件。从结构设计逻辑来看，该零件采用齿轮与传动轴一体化的集成式设计，摒弃了传统齿轮与轴通过键连接的分体装配方案，从根源上消除了键连接配合间隙带来的传动回程误差，同时也避免了长期交变载荷下键槽位置的应力集中失效问题，能更好适配车床频繁启停、切削负载波动大的工况特性。零件的轴段设计严格匹配CA6140主轴箱内的安装边界，两端轴颈的尺寸公差按照深沟球轴承的配合要求设定，

　　安装时可直接压入箱体对应轴承位，无需额外调整齿轮与轴的同轴度；齿轮端的齿部参数匹配车床原有传动齿轮组的模数与压力角，装配后齿侧间隙控制在机床传动精度要求的范围内，不会出现啮合异响或传动卡滞问题。轴端设计的扁位结构是为了配合锁紧螺母实现轴承内圈的轴向固定，轴端中心的工艺孔既方便加工时的顶尖定位，也可作为后期检修时的拆卸着力点。在实际应用中，这类集成式带轴齿轮除了用于普通车床的传动系统，也可适配各类中小功率的工业齿轮箱、自动化输送线的动力传递单元，只要对应安装尺寸与传动参数匹配，就能直接替换原有分体式齿轮轴组件，有效提升传动链路的整体刚性。设计过程中需要重点关注齿根与轴肩过渡位置的圆角处理，避免热处理后该位置出现应力集中导致的断轴风险，齿面的硬化处理深度也要匹配车床长期满负荷切削的耐磨需求，轴颈表面的粗糙度要满足轴承转动配合的精度要求，防止长期运行后出现轴颈磨损导致的传动精度下降。
