CA6140车床用刚性法兰联轴器结构

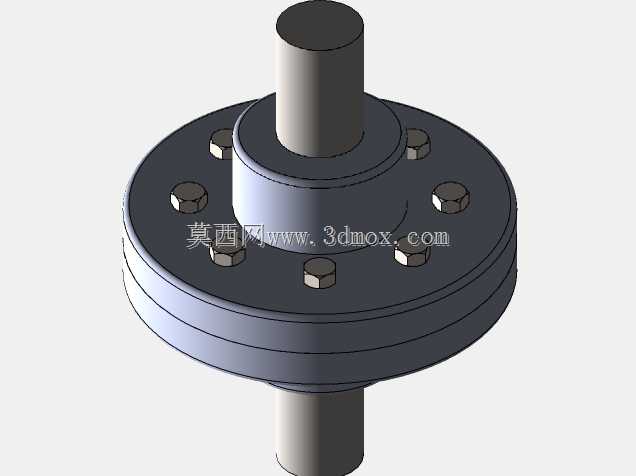

　　在普通卧式车床的主传动链与进给传动链布局中，轴系间的刚性连接直接决定了切削过程中扭矩传递的稳定性，法兰联轴器作为CA6140车床传动系统里的典型刚性连接件，主要承担两根同轴度要求较高传动轴之间的动力衔接任务，区别于弹性联轴器的缓冲特性，这类刚性法兰结构更适合车床主轴箱、进给箱内部转速稳定、冲击载荷较小的传动工位，能保证传动比的精准无滞后，避免车削螺纹、端面切削时出现传动间隙导致的加工误差。从结构设计逻辑来看，该联轴器采用两个带凸缘的半联轴器对合结构，每个半联轴器端面上均匀分布6个螺栓过孔，通过六角头螺栓与配套螺母实现两个半法兰的刚性锁紧，其中一个半联轴器的凸台与另一个半联轴器的凹槽采用小间隙配合，作为装配时的同轴度定位基准，

　　能大幅降低现场安装时的轴系找正难度，避免因两轴偏心导致的运转振动、轴承额外磨损问题。两个半联轴器分别与对应传动轴采用轴孔配合，配合段根据传动扭矩大小选择合适的过盈量或过渡配合，配合端面设置轴肩作为轴向定位基准，保证联轴器在轴上的安装位置精度，避免运转过程中出现轴向窜动。从安装边界尺寸来看，法兰盘外径根据CA6140车床对应传动工位的轴径匹配设计，螺栓孔分布圆直径避开箱体内部的加强筋、润滑油路位置，保证装配时螺栓有足够的扳手操作空间，法兰整体轴向长度适配轴端预留的安装尺寸，不会与周边的轴承端盖、齿轮等相邻部件产生运动干涉。实际应用中，这类刚性法兰联轴器传递扭矩时依靠两个法兰结合面的摩擦力以及螺栓的抗剪能力共同承载，

　　设计时会根据对应传动工位的额定扭矩、最大瞬时冲击载荷核算螺栓规格与数量，保证在满负荷车削工况下，连接结构不会出现滑移、螺栓断裂等失效问题。同时法兰结合面会加工出较高的平面度与表面粗糙度要求，保证锁紧后结合面完全贴合，避免长期运转后出现连接松动。在日常设备维护中，这类联轴器的检查也较为便捷，只需定期核查螺栓的预紧力矩，观察法兰结合面是否有相对错位痕迹，即可判断连接状态是否正常，相较于其他复杂结构的联轴器，刚性法兰结构的故障率更低，维护成本更小，非常适合车床这类固定工况、长期连续运转的金属切削设备使用，能在整个设备服役周期内稳定传递轴系动力，保障加工过程的传动精度。
