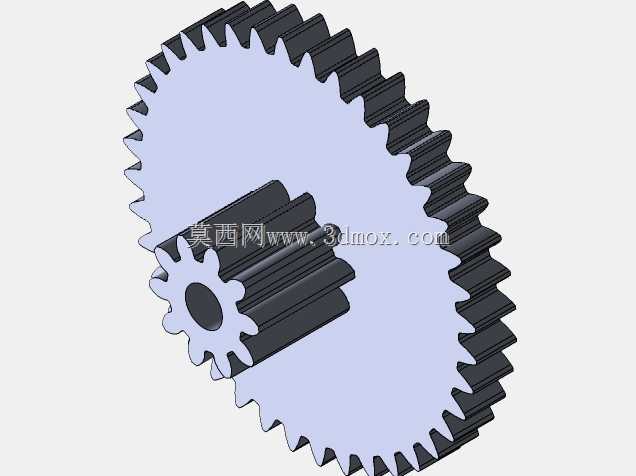

esab收卷机啮合传动齿轮组结构

　　这套齿轮组应用于收卷设备的动力传递环节，在卷材加工生产线中，收卷工位需要稳定的转速匹配与扭矩输出，大直径从动齿轮与小直径主动齿轮的啮合搭配，刚好适配收卷过程中低速大扭矩的输出需求，避免卷材在卷取过程中出现张力波动、层间错位的问题。从实际工况来看，收卷机在运行时，动力端输出的高转速通过小齿轮传递给大齿轮，完成既定减速比的转速转换，同时将动力平稳传递到收卷轴，带动卷芯转动完成带材、线材或者型材的收卷作业，整套啮合副的齿形采用标准渐开线设计，齿向误差与齿形公差都控制在常规传动件的通用精度范围内，能够满足连续作业下的传动平稳性要求，减少啮合过程中的冲击与异响。

　　设计这套齿轮结构时，首先要匹配收卷工位的传动比需求，小齿轮的齿数与大齿轮的齿数比值严格对应动力端到执行端的减速要求，保证收卷转速符合生产线的工艺节拍，同时齿轮的轮毂部分做了适配安装轴的轴孔设计，小齿轮的轴孔带键槽结构，能够与动力输出轴实现周向固定，避免传动过程中出现打滑空转的问题，大齿轮的轮毂厚度根据传递扭矩的大小做了对应加强，保证在满负载收卷时，轮毂不会因为扭矩过载出现开裂变形。齿轮的齿宽设计也结合了实际负载情况，足够的齿宽能够提升单齿的接触强度，分散啮合过程中的接触应力，延长齿轮的使用寿命，同时齿端做了常规的倒角处理，方便安装过程中的啮合对位，也能避免齿轮运转时齿端边缘出现应力集中导致的崩齿问题。

　　从安装边界来看，两个齿轮的中心距严格按照啮合参数计算确定，安装时需要保证两轴的平行度误差在允许范围内，避免出现偏载导致的齿面局部磨损加剧，大齿轮的外径尺寸决定了传动箱内部的最小容纳空间，设计防护壳体时需要预留足够的齿顶间隙，避免运转过程中齿顶与壳体发生剐蹭，小齿轮的安装轴伸长度需要匹配动力输出端的连接尺寸，保证轴向定位准确，不会出现轴向窜动影响啮合精度。齿面的结构设计考虑了常规润滑需求，运转时飞溅的润滑油能够顺利进入啮合齿面，形成有效油膜，降低齿面磨损，减少传动过程中的能量损耗。在实际设备维护中，这套齿轮组的互换性较强，只要参数匹配即可快速更换，减少设备停机维护的时间，适配收卷设备长时间连续运行的工况需求，不管是金属带材收卷、塑料薄膜收卷还是线材收卷工位，只要传动比与安装尺寸匹配，都能实现稳定的动力传递，保证收卷过程中张力恒定，卷取的卷材端面整齐，不会出现因为传动波动导致的卷材褶皱、断带等生产问题。齿轮的材质选择上遵循常规传动齿轮的选型逻辑，兼顾强度与加工经济性，能够应对常规车间环境下的使用需求，不需要特殊的防护处理即可稳定运行。
