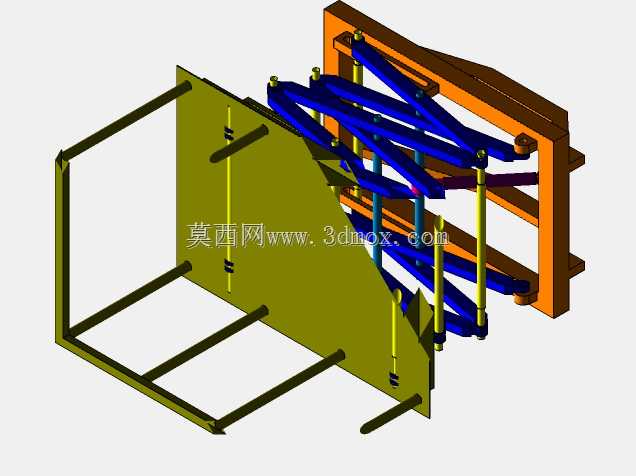

剪叉式垂直升降承载作业平台结构

　　这款剪叉式升降结构的设计，最初是面向车间内固定工位的物料举升、设备检修登高作业场景开发，区别于移动式升降设备，该结构采用侧装固定机架设计，可直接锚固在车间墙体或固定设备基座旁，无需额外占用地面通行空间，适配厂房内狭窄通道旁的高位作业需求。从功能实现逻辑来看，多组交叉铰接的剪臂是核心承载部件，每段剪臂的铰接点都采用同轴衬套配合设计，避免升降过程中出现侧向偏移，剪臂展开时可将前端的作业平台平稳抬升至预设高度，收回时剪臂完全叠合在固定机架与作业平台之间的空隙内，整体收合厚度控制在较小范围，不会对周边设备操作造成干涉。设计阶段优先考虑了承载工况下的结构刚度，固定侧的机架采用框架式焊接结构，与安装面接触的锚固位置预留了长条形安装孔，

　　可适配现场基础的安装孔位偏差，降低现场安装的调整难度；作业平台侧采用带侧边护栏的框架结构，平台表面预留了防滑板安装位与工装固定螺孔，可根据实际使用场景加装防滑垫、工件定位夹具等附属部件。剪臂的长度配比经过反复校核，确保升降全行程内平台始终保持水平状态，不会出现前后倾斜的问题，铰接点的销轴采用台阶式设计，配合防松挡圈可避免长期往复运动后销轴脱出，支撑用的杆件沿剪臂对称布置，保证举升力均匀传递到每一组剪臂上，避免单组剪臂受力过载。安装边界方面，固定机架的锚固面需保证平面度公差在合理范围内，避免机架安装后出现扭曲导致剪臂运动卡滞，平台收回状态下前端与固定机架的间距预留了足够的安全间隙，不会在收合过程中夹伤操作人员或挤压放置在平台上的工件，

　　升降行程范围内无突出的结构棱角，所有运动部件的外侧都预留了安全防护件的安装位置，可后续加装防护罩避免人员误触运动铰接部位。在实际应用中，这类结构除了车间工位举升使用，也可适配仓储区域的高位取料、生产线旁的工件高度对接等场景，结构本身没有复杂的异形零部件，所有剪臂、机架都可采用常规型材与板材焊接加工，加工难度低，后期维护时只需定期对铰接点加注润滑脂即可，整体维护成本较低，适合对升降稳定性要求较高、安装空间有限的固定作业点位使用。
