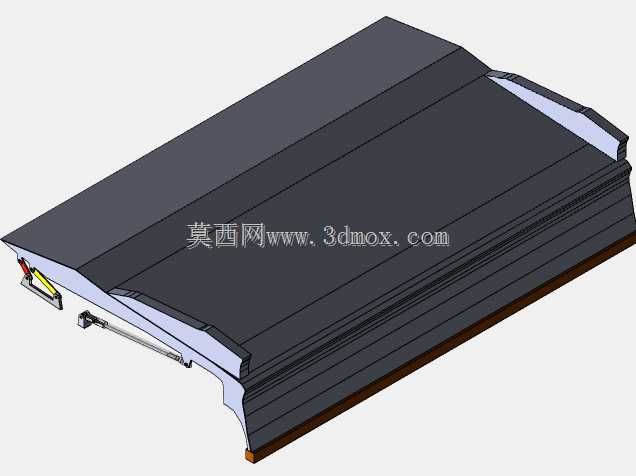

CA6140车床导轨伸缩式钢板防护罩结构

　　在普通卧式车床的日常加工场景里，导轨作为承载刀架纵向进给、保证加工精度的核心部件，长期暴露在切削飞溅、铁屑冲刷、切削液喷淋的工况下，很容易出现导轨面拉伤、磨损加剧、进给卡顿的问题，直接影响工件的加工形位公差，甚至会导致导轨提前报废，大幅提升设备维护成本。这款适配CA6140普通车床的导轨伸缩防护罩，就是针对车床床身导轨的防护需求设计的结构件，从实际安装适配的角度出发，完全匹配CA6140车床床身导轨的安装边界，护罩收缩状态下的总长度适配车床主轴箱端面到刀架最小行程的极限位置，完全拉伸后可以覆盖床身导轨的最大纵向行程范围，不会出现防护盲区，也不会在刀架进给过程中产生运动干涉。从结构设计逻辑来看，这款护罩采用多节叠层式伸缩结构，

　　每一节护罩的钣金折边都做了嵌套式的滑动导向结构，相邻节段之间预留了合理的滑动间隙，既保证伸缩过程顺滑无卡滞，又能阻挡细小铁屑和切削液从节段缝隙渗入导轨面；护罩的上表面做了带斜度的导流设计，落在护罩表面的铁屑和切削液会顺着斜面向床身排屑方向滑落，不会堆积在护罩表面增加伸缩阻力，也避免了积屑刮花护罩表层。护罩的两端分别设计了和床身端面、刀架滑座连接的安装支耳，支耳上的安装孔位完全匹配CA6140车床原有安装点位，不需要对床身或者刀架做二次加工就可以直接装配，安装时只需要将固定端锁紧在床身靠近主轴箱的端面，活动端连接在刀架纵向滑座上，跟随刀架的进给运动同步伸缩，全程不需要额外的动力驱动，完全依靠机械结构随动，可靠性极强。在实际加工应用中，

　　不管是进行粗加工时的大流量切削液冲刷、带状铁屑连续冲刷，还是精加工时的细小磨屑飞溅，这款护罩都能实现全行程的动态防护，避免硬质颗粒进入导轨面和导轨滑块的配合间隙，有效降低导轨的磨损速率，延长导轨的维护周期，减少设备停机维护的时间。从结构细节来看，护罩的每一节钣金边缘都做了卷边强化处理，提升了薄壁钣金的结构刚性，即使受到较长铁屑的冲击也不会出现变形凹陷；节段之间的滑动接触面加装了耐磨的导向镶条，长期伸缩滑动也不会出现钣金之间的硬摩擦，降低了伸缩过程的异响和磨损，护罩的侧面还预留了刮屑板的安装槽位，可以根据实际加工工况加装聚氨酯刮屑板，进一步提升对细小粉尘的防护效果，适配铸铁件加工这类粉尘较多的加工场景。

　　很多车间在对老旧CA6140车床进行维护升级时，往往会忽略导轨防护的重要性，长期无防护运行的车床导轨面通常会出现深浅不一的拉伤划痕，直接导致进给时的爬行问题，加工外圆时出现表面振纹、锥度超差的问题，而加装这款适配性的伸缩护罩后，不需要对设备原有结构做改动，就能从源头阻断铁屑、切削液、粉尘对导轨面的侵蚀，在日常维护时只需要定期清理护罩表面积屑，检查滑动间隙就可以长期稳定运行，不需要复杂的维护操作。设计这款护罩结构时，还充分考虑了车床操作的实际需求，护罩的整体高度低于床身导轨的上平面安装基准，不会影响刀架的横向进给行程，也不会和卡盘、中心架、跟刀架这些车床常用附件产生运动干涉，不管是进行长轴类零件的两端加工，还是大直径盘类零件的车削作业，护罩的伸缩运动都不会和工件、夹具产生碰撞，完全适配CA6140车床的常规加工场景。
