工业升降接驳站与AGV托盘输送结构

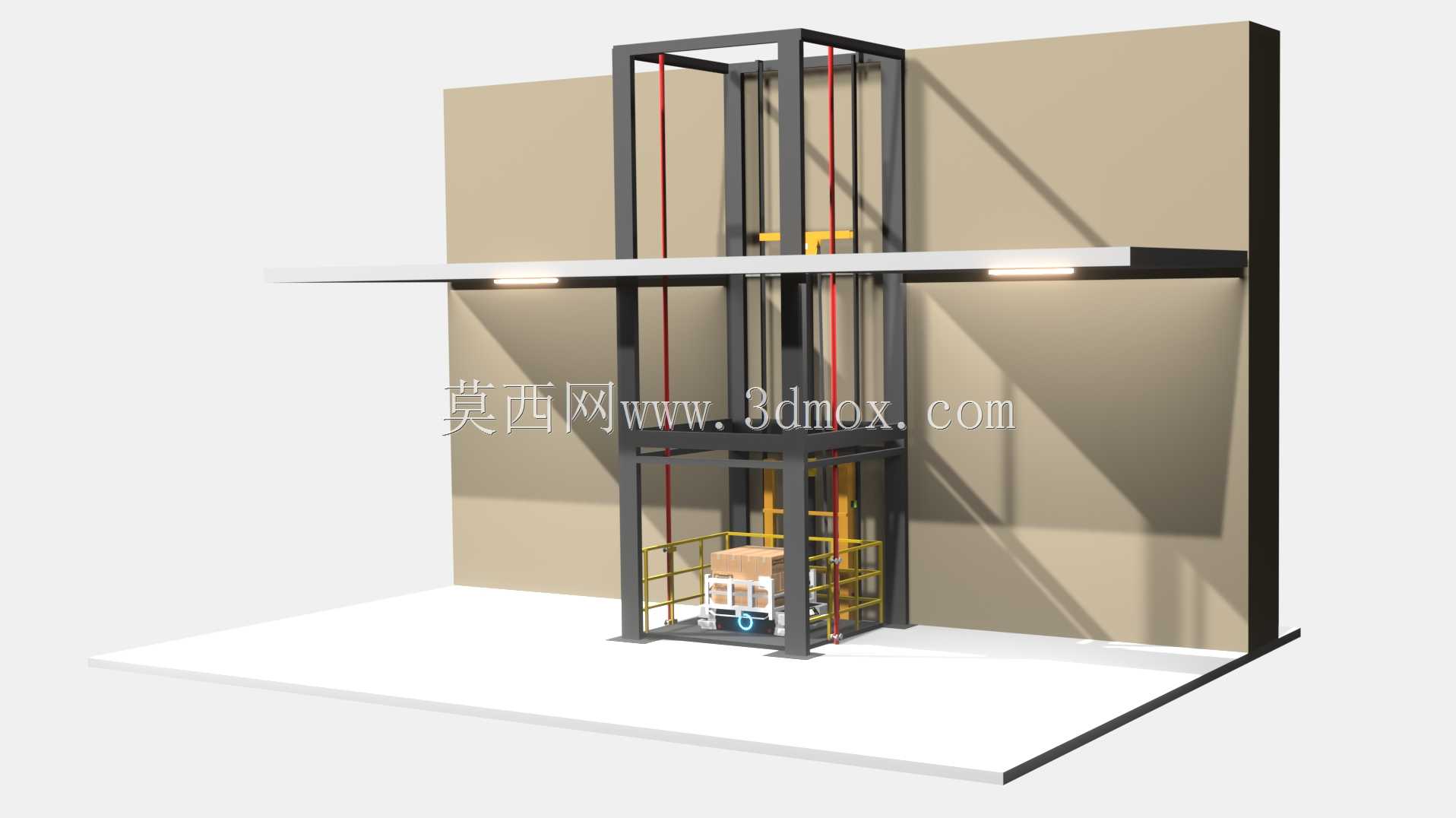

　　这套三维结构围绕车间楼层间物料转运与AGV自动接驳展开，主体由双立柱框架、垂直升降轿厢、底层安全围栏、顶部遮护平台以及AGV承载托盘组成，适用于厂房内跨楼层、跨工位的箱装件、板材件和小型托盘货物的自动化输送。设备底层预留AGV进出通道，托盘进入升降区域后由限位结构定位，升降机构沿立柱导轨完成垂直举升，上层平台可对接辊道线或人工分拣工位，形成从地面搬运到楼层输送的连续物流链路。

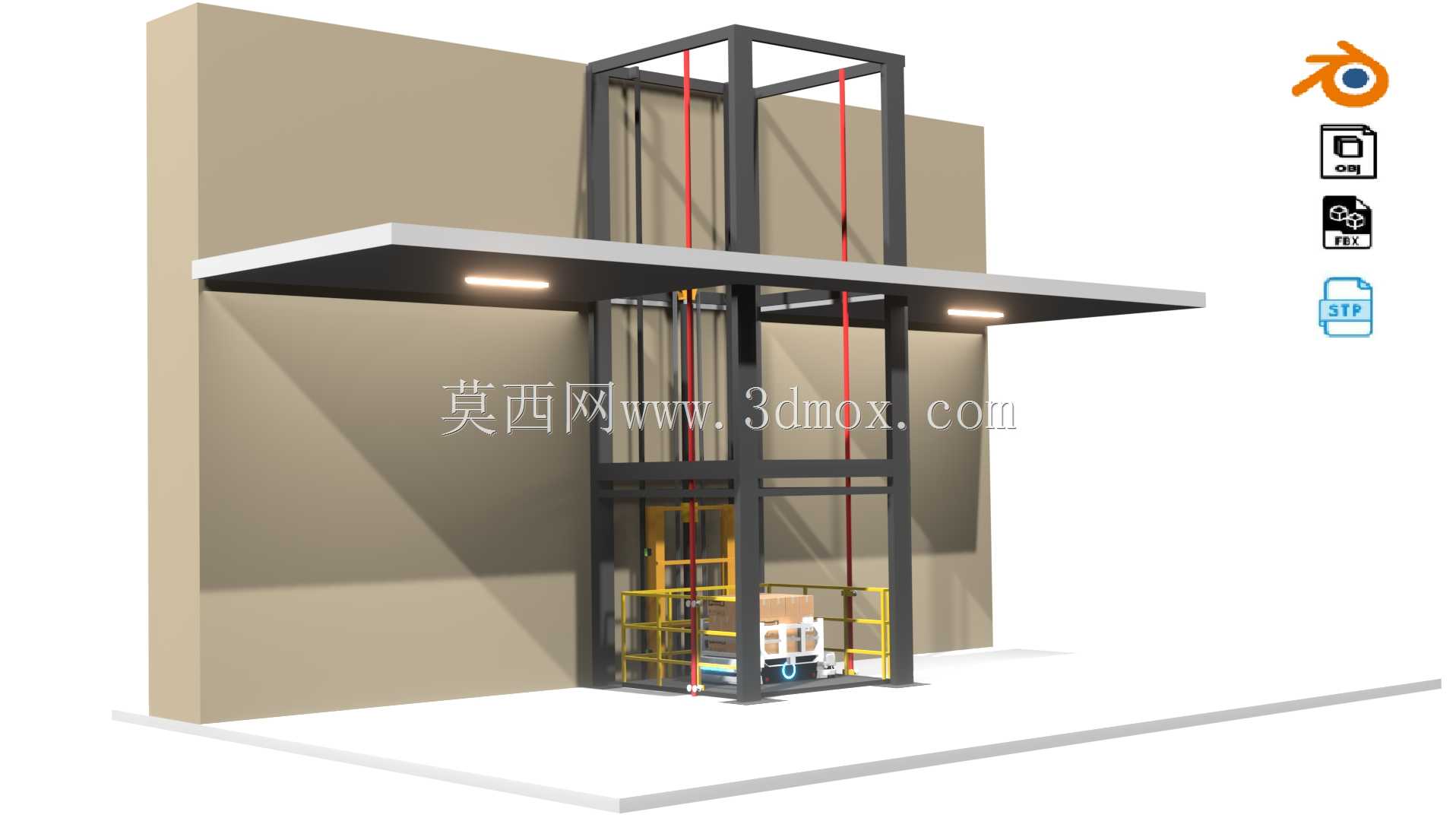

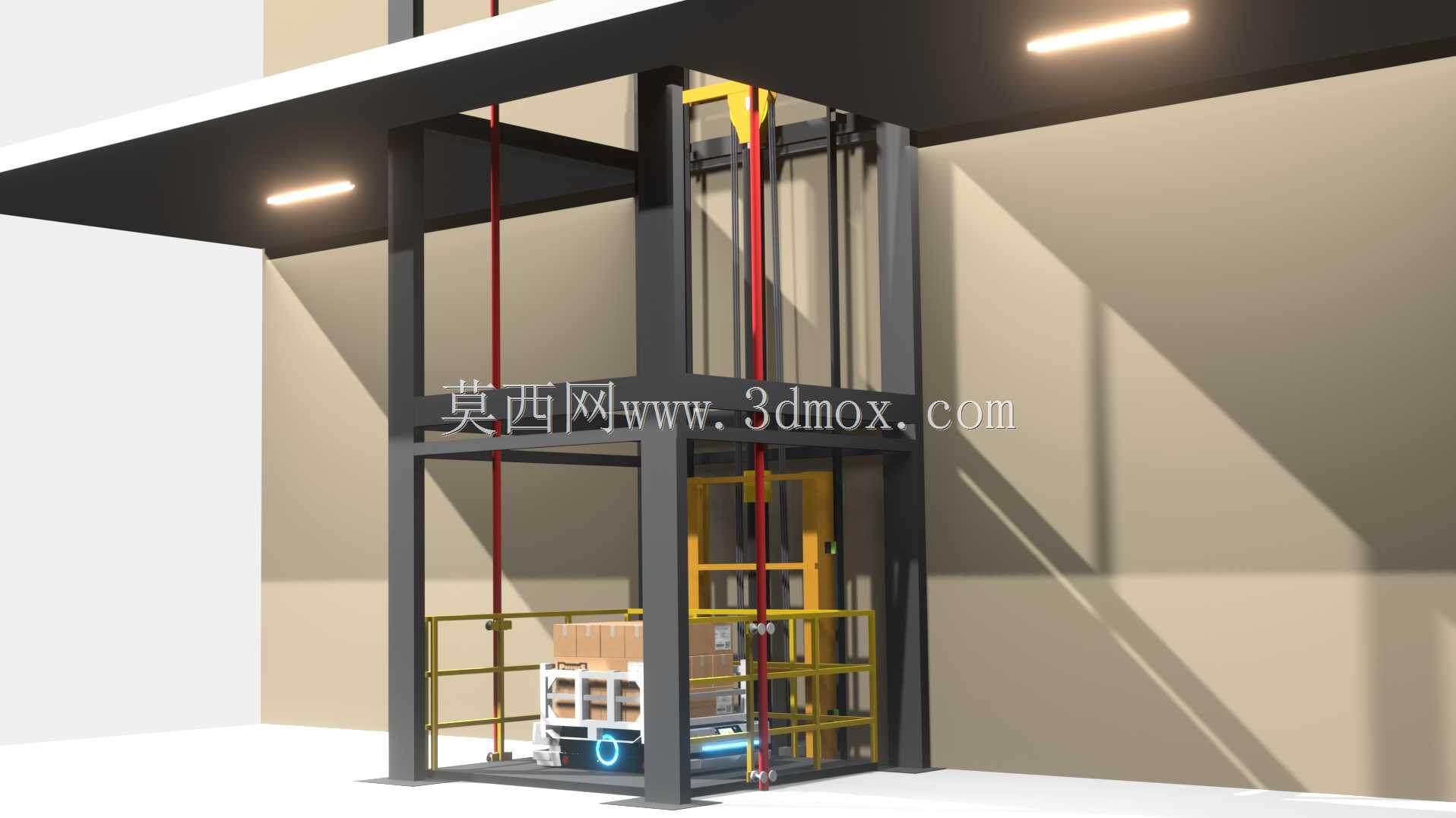

　　从现场布置角度看，升降框架采用矩形钢管焊接成型，四根主立柱承担轿厢偏载与升降冲击载荷，立柱内侧布置导向轨，保证托盘在上下运行过程中不发生横向摆动。框架中部设置轿厢承载平台，平台周边配置黄色安全护栏和检修门，靠近AGV进入侧保留开口，方便托盘自动驶入；护栏高度覆盖人员操作危险区，既满足设备运行时的防护要求，也不遮挡货物交换路径。顶部遮护结构向两侧外伸，可在半开放车间中遮挡落尘和上部管线滴水，遮护板下方嵌入照明灯具，为底层对接区域提供作业光照。

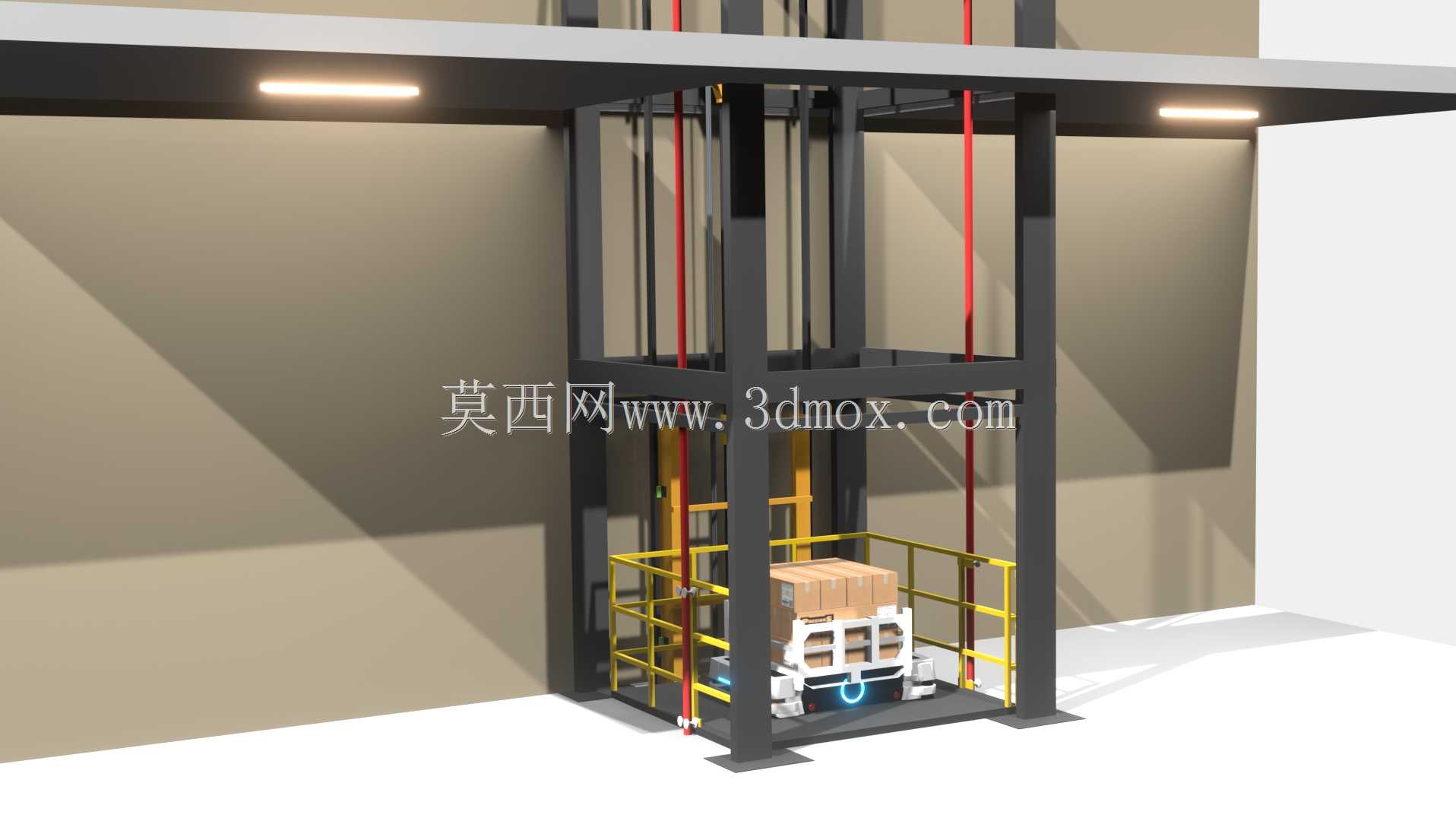

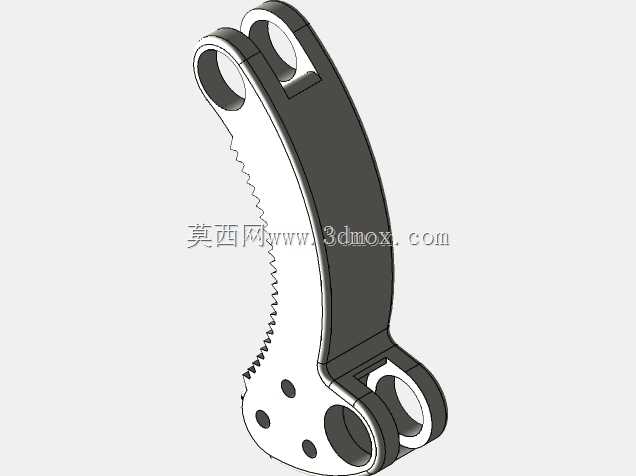

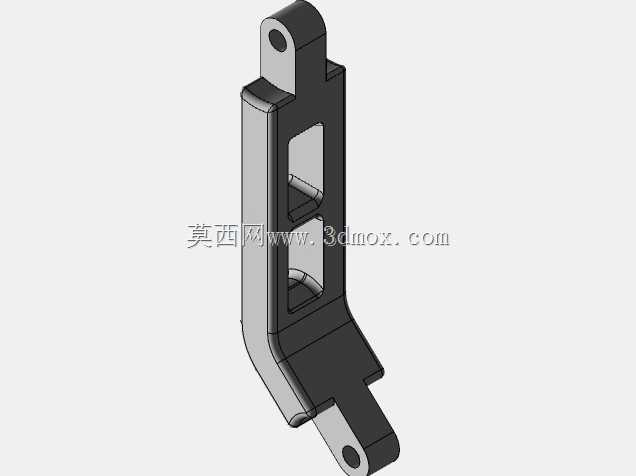

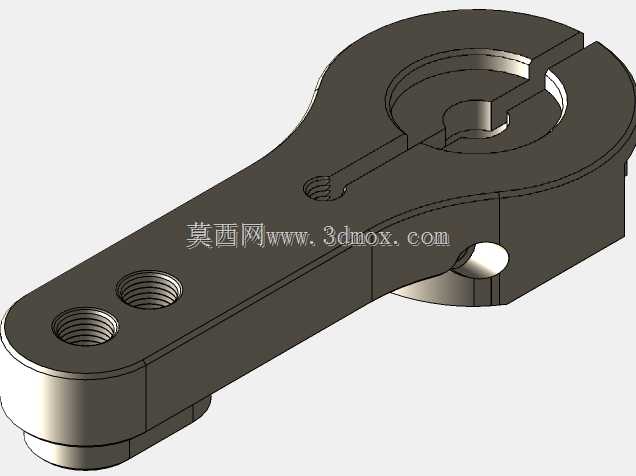

　　升降执行部分采用曳引或链传动布置时，竖向传动件沿框架后侧或侧柱空间走线，红色柔性管线随轿厢运动布置，避免与托盘、护栏发生干涉。轿厢平台表面需要与AGV顶升高度、托盘支腿高度保持一致，设计时应重点校核最低接货位、最高放货位以及层站停靠误差。托盘本体采用焊接框架与面板组合结构，底部保留AGV叉取或顶升空间，四角设置导向倒角和限位块，使AGV在重复进出时能够自动修正微小偏差；托盘上表面可根据货物类型增加防滑垫、挡边或定位销，用于钣金箱、板材捆包和周转箱的稳定承载。

　　安装边界方面，设备需要在厂房地面预留预埋钢板或地脚螺栓位置，框架后侧与墙体保持检修距离，左右两侧留出护栏开门和维护空间，前方则按AGV转弯半径规划通道。顶部遮护平台外伸后，应核对厂房梁下净高、消防管线和照明桥架位置，防止平台安装后与土建结构冲突。若设备布置在多层钢平台附近，升降框架可与平台立柱通过连接件辅助固定，以降低高层停靠时的框架晃动；若独立落地安装，则需加大底座截面并复核地面承载。

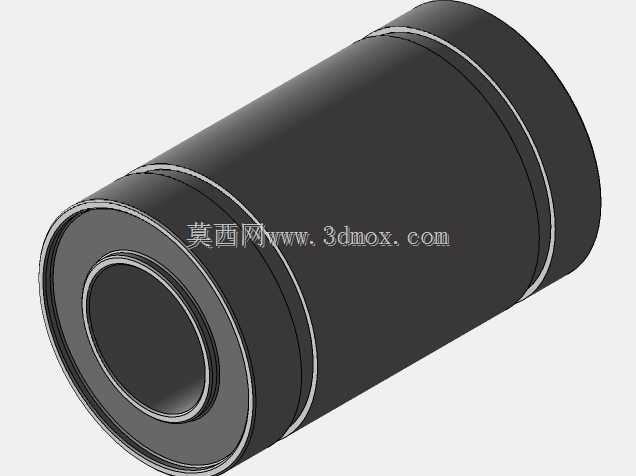

　　在结构建模过程中，立柱、横梁、护栏、轿厢、托盘和遮护板均按独立装配体处理，便于后续根据现场层高调整立柱长度和轿厢行程。导轨安装面需要保留平行度和直线度调整余量，链条或钢丝绳张紧位置应设计可调节支座；底层围栏与AGV调度系统之间可预留安全门锁、光电检测和到位传感器安装位。托盘与轿厢的对接处不宜采用刚性硬碰撞定位，宜通过导向块逐步导入，再由止挡件限制最终位置，这样可以降低AGV停靠误差对升降机构的影响。

　　该类设备常见于电商仓储、钣金加工车间、电子装配线和工厂内部物流区，尤其适合地面AGV与楼层输送线之间的中转。设计时不能只关注升降行程，还要把托盘尺寸、货物重心、AGV进出方向、层站高度、维护通道和安全防护统一纳入三维布局。通过该模型可以清晰检查框架内部运动空间、管线随动范围、护栏开启方向以及托盘交换姿态，为后续详细设计、外购件选型和现场安装提供直观的结构依据。
