DIY桌面级长丝收卷传动结构设计

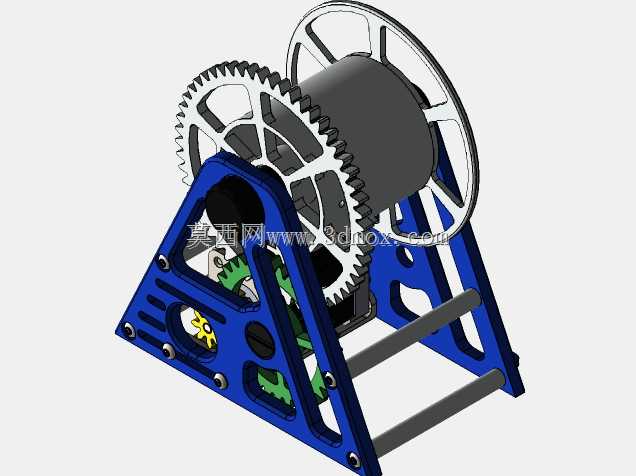

　　这套长丝收卷结构主打小型化桌面场景应用，适配3D打印耗材复卷、细金属丝整理、缝纫线盘收纳这类小载荷收卷作业需求，整体采用三角支撑框架作为承载主体，框架两侧通过螺栓固定轴承座来承托绕线辊的转轴，安装时仅需预留框架底部四个安装孔的固定位置，整体横向占用空间不超过普通A4纸幅面，竖向高度适配常规桌面置物架层间距，无需额外改造工作台面即可完成布设。传动部分采用大直径从动齿轮与绕线辊同轴固定的设计，齿轮啮合侧布置多级小模数传动齿轮组藏于三角支架的镂空腔体内部，手动摇柄接入最末级主动齿轮轴端，摇转时通过三级齿轮减速带动绕线辊平稳转动，减速比设置匹配手动输入转速，收卷线速度控制在每秒0.2米以内，避免转速过快导致长丝拉断或排线紊乱。

　　框架上预留的镂空观察窗可直接查看内部齿轮啮合状态，日常维护时无需完全拆解支架即可清理齿面残留的丝屑、灰尘，支架侧面的横向连接杆除了强化框架整体抗扭刚度外，还可作为长丝导向杆的安装基座，加装导向环后能实现收卷过程中的长丝排线均匀度控制，避免丝线集中堆积在绕线辊的某一段。绕线辊采用中空筒式结构，两端辐板式轮盘做了轻量化镂空处理，既降低整体转动惯量，让手动摇转时启停更跟手，也减少了不必要的材料消耗，轮盘边缘做了圆弧倒角处理，避免收卷过程中剐蹭长丝表面造成毛丝、断丝问题。整个结构的安装边界清晰，所有转动副均采用标准深沟球轴承支撑，径向跳动量控制在0.1mm以内，保证收卷过程中绕线辊不会出现轴向窜动，适配内径76mm的标准塑料线盘安装，

　　线盘与辊轴之间通过顶丝固定，更换不同规格线盘时仅需松开顶丝即可完成拆装，无需额外调整传动齿轮的啮合间隙。设计时特意将传动齿轮组全部内置在支架腔体内部，外部无裸露传动部件，避免操作时衣物、手指卷入传动结构造成安全隐患，支架表面的安装孔位均做了沉头处理，螺栓安装后头部不突出支架表面，不会刮蹭经过的长丝。这套结构无需外接动力源，完全依靠手动驱动即可完成收卷作业，适合小批量、多频次的长丝整理场景，也可作为小型线材生产设备的辅助收卷单元使用，整体零件加工难度低，大部分结构件可采用板材切割加工完成，齿轮部分可采用3D打印或标准模数齿轮外购件组装，装配时仅需按照齿轮啮合标记对齐即可，无需复杂的调试工序。
