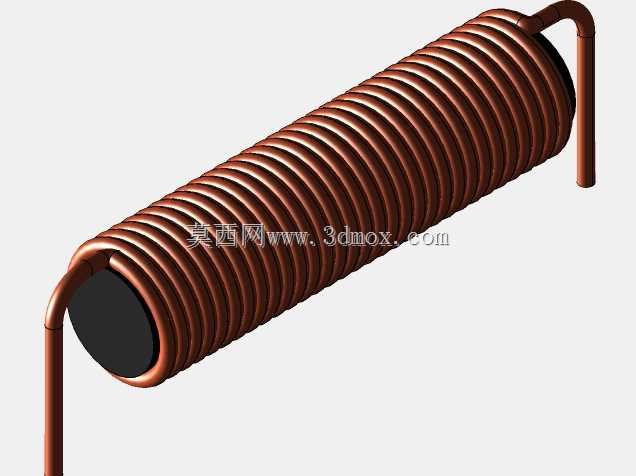

带弯脚引线的磁棒绕线电感器结构

　　这款绕线式磁棒电感器，是电子电路里实现电磁能量转换、信号滤波、储能扼流的核心被动元件，在开关电源回路、射频信号收发模块、工业控制板卡、车载电子单元里都有广泛部署，很多做电源板、工控主板的结构工程师在做PCB布局前期，都会提前把这类带成型引线的电感三维模型导入装配环境，核对安装空间与引线对位精度，避免后期打样出现元件干涉、引脚无法插装的问题。从结构设计逻辑来看，这款电感采用高磁导率锰锌铁氧体磁棒作为磁芯载体，相比空心线圈能在更小体积下获得更高电感量，有效降低直流电阻带来的导通损耗；绕组采用高强度漆包圆铜线紧密多层平绕，每匝线圈排布均匀，绕制过程中严格控制匝间间隙，既避免匝间短路风险，也能保证电感量参数的一致性，

　　绕组两端的引线直接从线圈两端引出后做90度弯折成型，不需要额外焊接引脚，减少了接触电阻带来的参数漂移，也提升了批量生产时的插装效率。实际选型和结构适配时，需要重点关注几个安装边界参数：首先是两弯折引线的中心间距为32mm，这个尺寸直接对应PCB板上的插装孔位间距，建模时已经把引线的线径、弯折圆角做了1:1还原，导入PCB装配时可以直接核对孔位是否匹配，不需要二次调整引脚位置；其次是磁棒的外径与线圈总长度，决定了元件在板卡上占用的平面空间，在做高密度板卡布局时，要预留出线圈外侧与周边电容、芯片等元件的安全间隙，避免绕组绝缘层与周边元件接触造成短路风险，同时也要考虑线圈高度方向与设备外壳、散热片之间的距离，

　　防止装配时挤压线圈造成绕组变形。从实际应用场景的适配性来说，这类直弯脚磁棒电感常被用在低频滤波回路、DC-DC升压降压电路的储能端，以及EMI电磁干扰抑制回路中，相比贴片功率电感，它的过流能力更强，成本更低，适合大电流、对成本敏感的消费电子、小家电、工业控制类产品；设计建模时还原了漆包线绕组的层叠纹理、磁棒端面的哑光质感、引线弯折处的弧度细节，不管是做产品结构装配校验、BOM清单元件可视化，还是做产品爆炸图、装配工艺演示，都能直接调用，不需要额外做外观细节的修整。另外在做整机结构的抗振设计时，这类插装电感因为引线有一定的形变余量，相比刚性贴片元件能更好地适应设备运输、工作过程中的振动冲击，不容易出现焊点脱落的问题，建模时也保留了引线的长度余量，方便工程师根据实际板卡的安装高度调整引线弯折角度，适配不同的装配需求。
