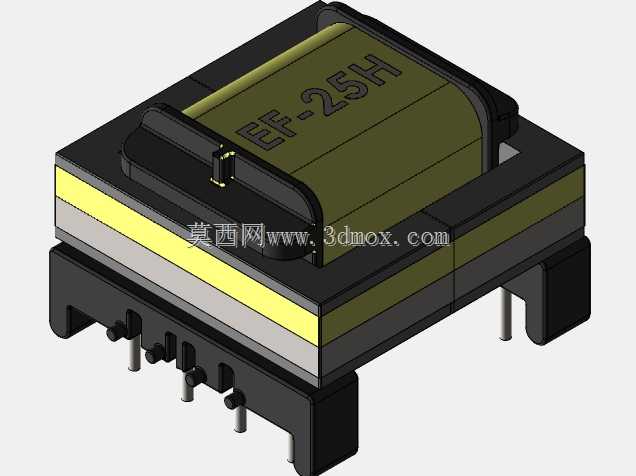

EF25H卧式4+4引脚高频变压器结构设计

　　这款EF25H规格4+4引脚的高频磁性元件，核心采用EF型铁氧体磁芯结构，是开关电源、工控驱动板、小功率逆变模块里的核心能量转换部件，日常选型中常用来做隔离变压、信号耦合、EMI滤波使用，在消费类电源、工业控制板卡、低压伺服驱动回路里应用极广。从结构设计来看，磁芯采用中柱开气隙的常规高频设计思路，配合骨架上的绕线空间，可适配不同线径的漆包线绕制需求，4+4的引脚排布采用两侧对称直插布局，引脚间距符合常规PCB板载焊接的通用规范，能直接适配多数小功率电源板的焊盘孔位，不需要额外做板型适配调整。骨架采用耐高温工程塑料注塑成型，绕线槽做了分层挡墙设计，绕制时可以满足安规要求的爬电距离，初次级绕组之间的隔离边界清晰，

　　生产绕线时可以直接按槽位排布绕组，减少绕线工序的对位调整时间。磁芯与骨架的配合面做了定位卡扣结构，组装时磁芯插入骨架后可以通过侧边的卡扣实现预固定，后续点胶固定时不会出现磁芯偏移错位的问题，能有效控制组装后的电感量公差。安装边界上，元件整体采用卧式贴板安装结构，本体高度控制在常规板载元件的限高范围内，不会和机箱内其他高元件产生空间干涉，引脚伸出骨架底部的长度符合波峰焊的吃锡深度要求，过炉焊接时不会出现引脚过短上锡不良、或是过长顶到板底其他元件的问题。磁芯外侧的绕线区域预留了绝缘胶带缠绕的空间，绕组绕制完成后可以缠绕多层绝缘胶带做外层防护，避免生产组装过程中绕组漆包线被刮破造成短路。两侧的引脚根部做了应力释放结构，

　　插件焊接时即使PCB板存在轻微形变，也不会出现引脚断裂、或是焊点拉裂的问题，能提升整板的抗振动性能，适配工业场景下有轻微振动的使用环境。磁芯的接合面做了平整度管控，组装后磁芯中柱的气隙一致性好，批量生产时电感参数的离散性小，能减少电源调试阶段的参数匹配工作量，提升整机组装的良品率。
