RS232转TTL通讯转换器外壳结构设计

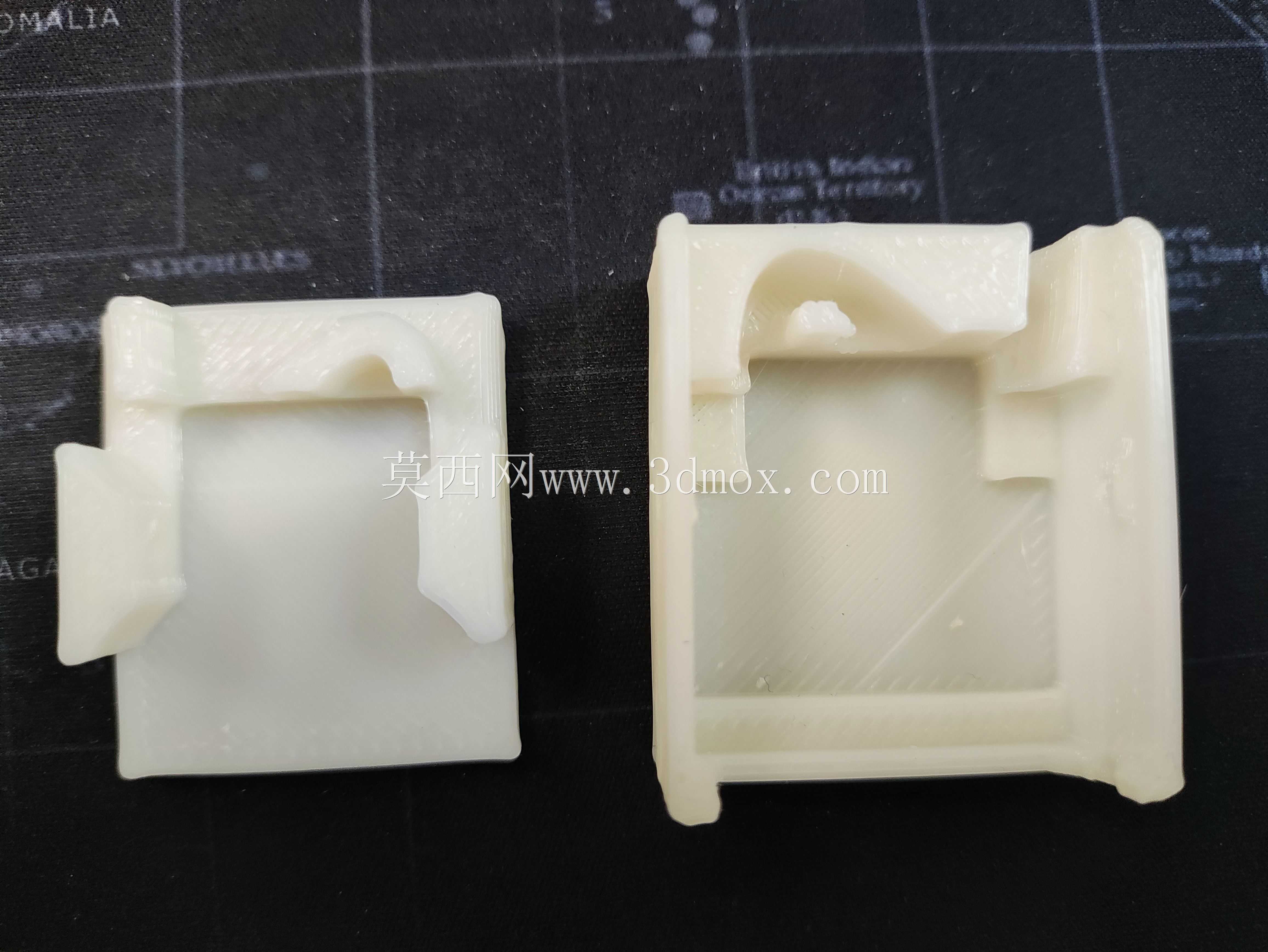

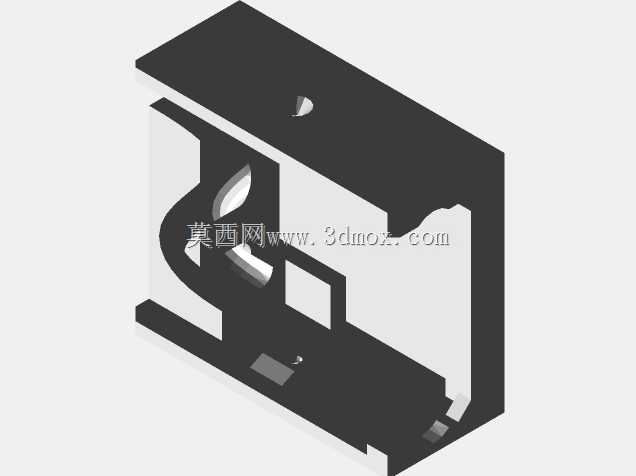

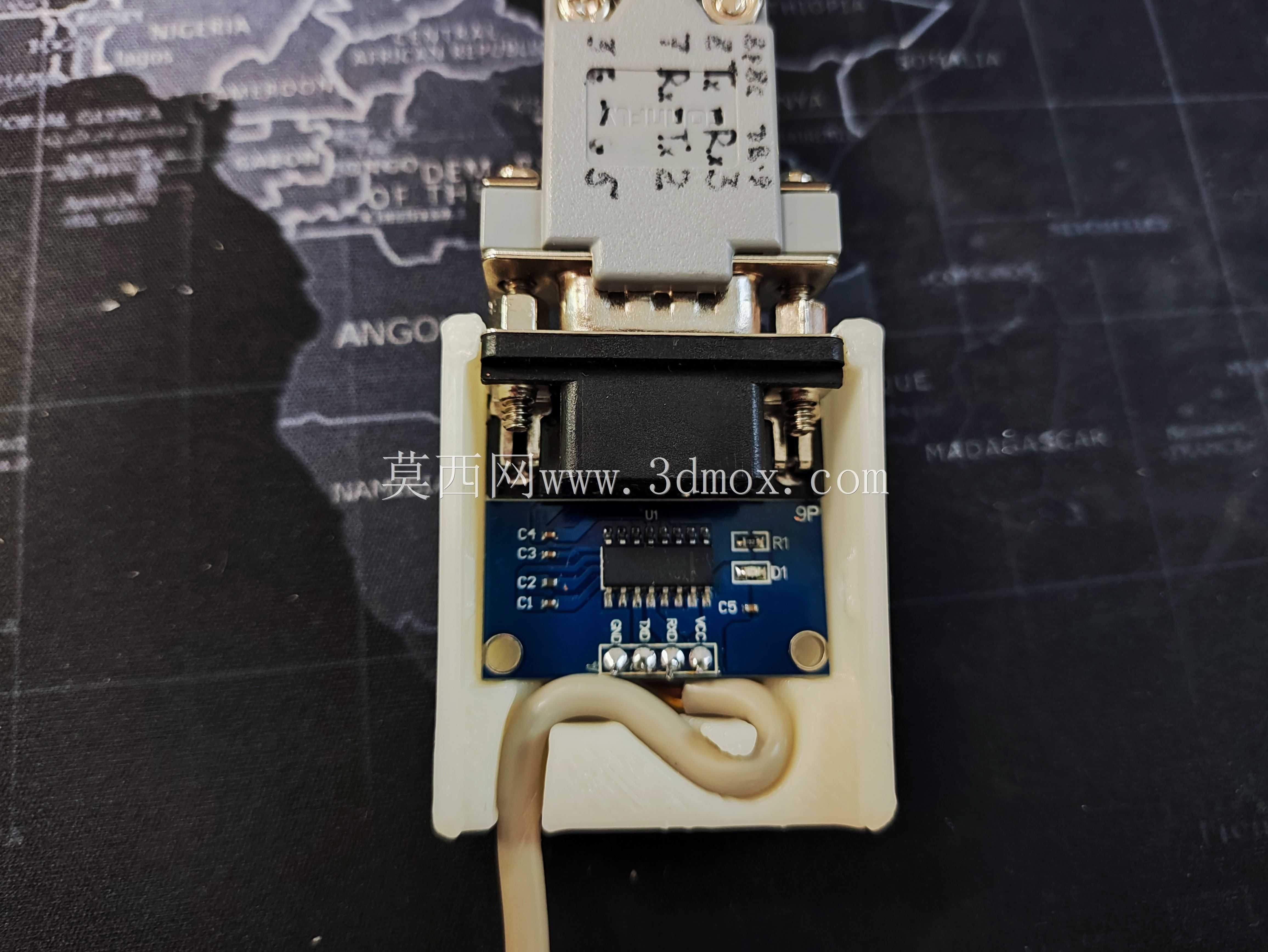

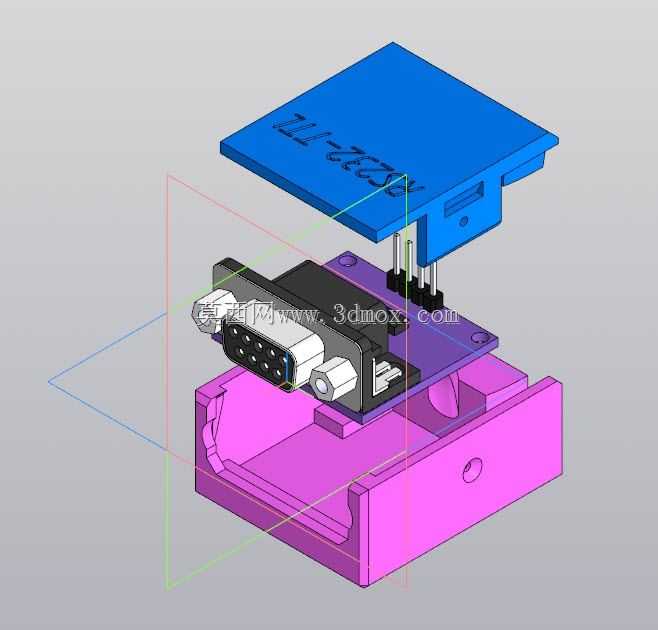

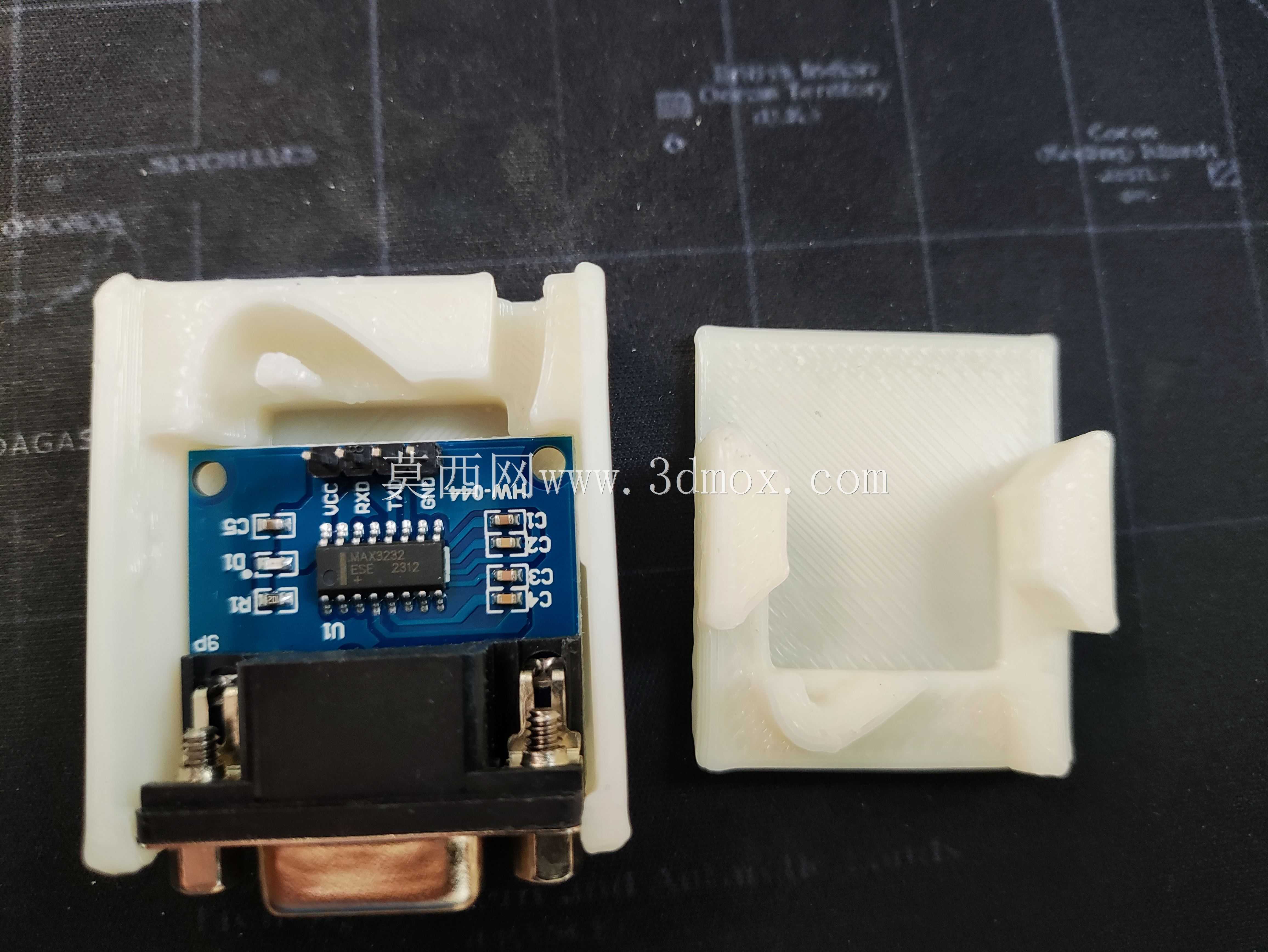

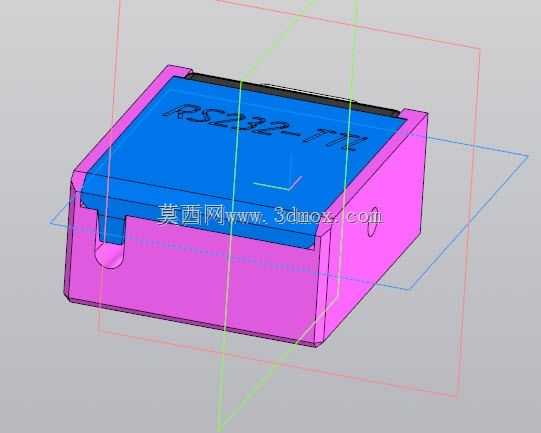

　　在工业现场串口通讯改造、嵌入式设备调试场景中，不同电平标准的串口设备往往无法直接对接，RS232与TTL电平的转换模块是解决这类通讯匹配问题的常用配件，本次设计的转换器盖体结构，正是这类转换模块的配套外壳组件。从实际使用场景出发，这类转换器常被用于工控板调试、老旧串口设备升级、单片机与上位机通讯对接等场景，外壳需要兼顾内部电路板防护、接口对位精度、拆装便捷性几个核心需求。设计过程中优先考虑了内部电路板的安装限位，底座部分预留了DB9接口的精准对位槽位，避免接口安装后出现偏移导致公母头对接卡滞，同时针对板载的排针引脚位置，在上盖对应位置做了避让缺口，防止盖体装配时压碰到引脚造成短路。上下盖采用卡扣式配合结构，不需要额外打螺丝固定，

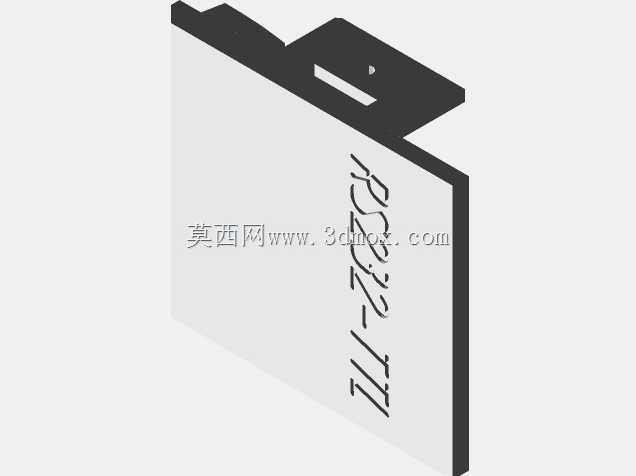

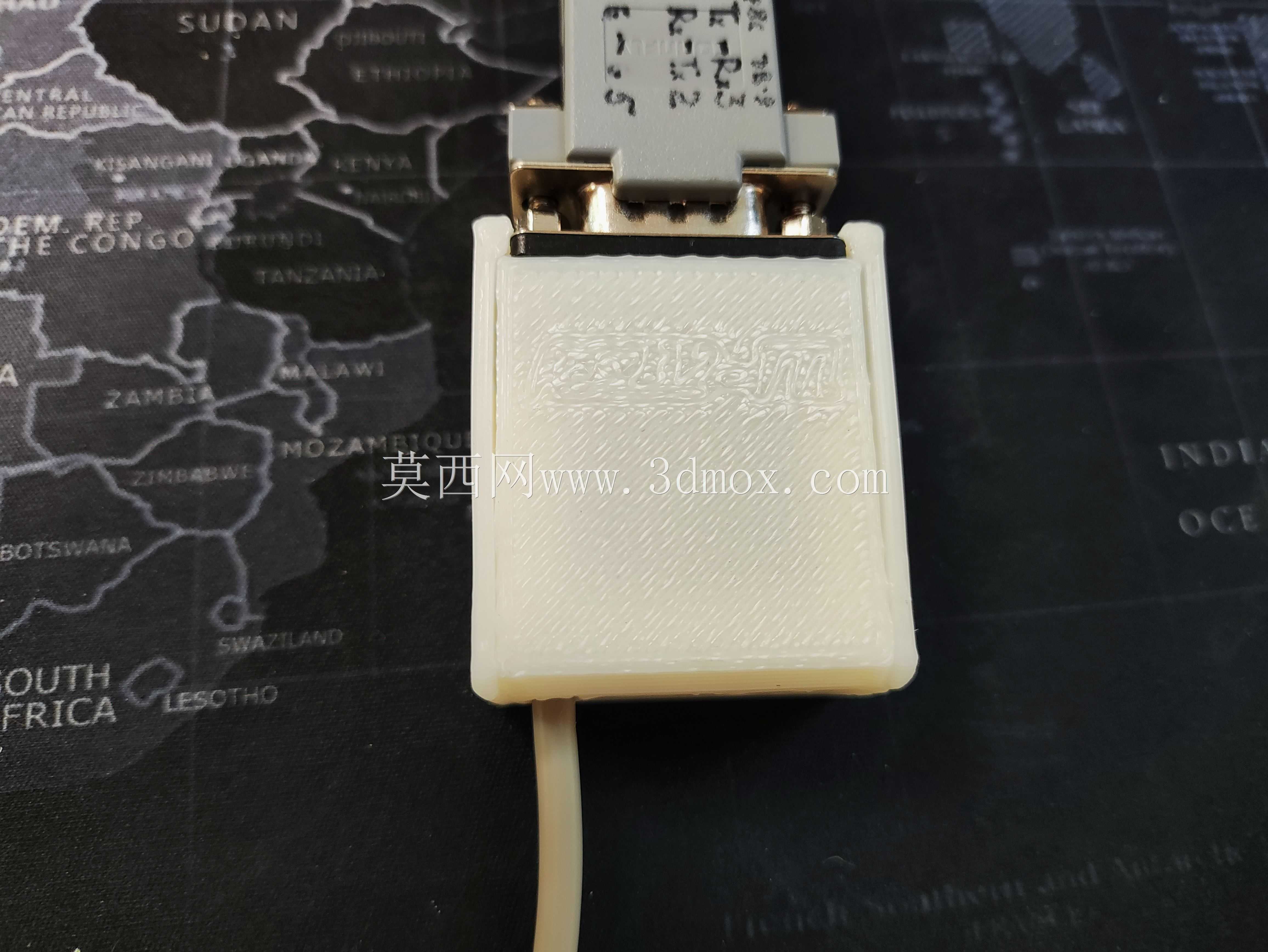

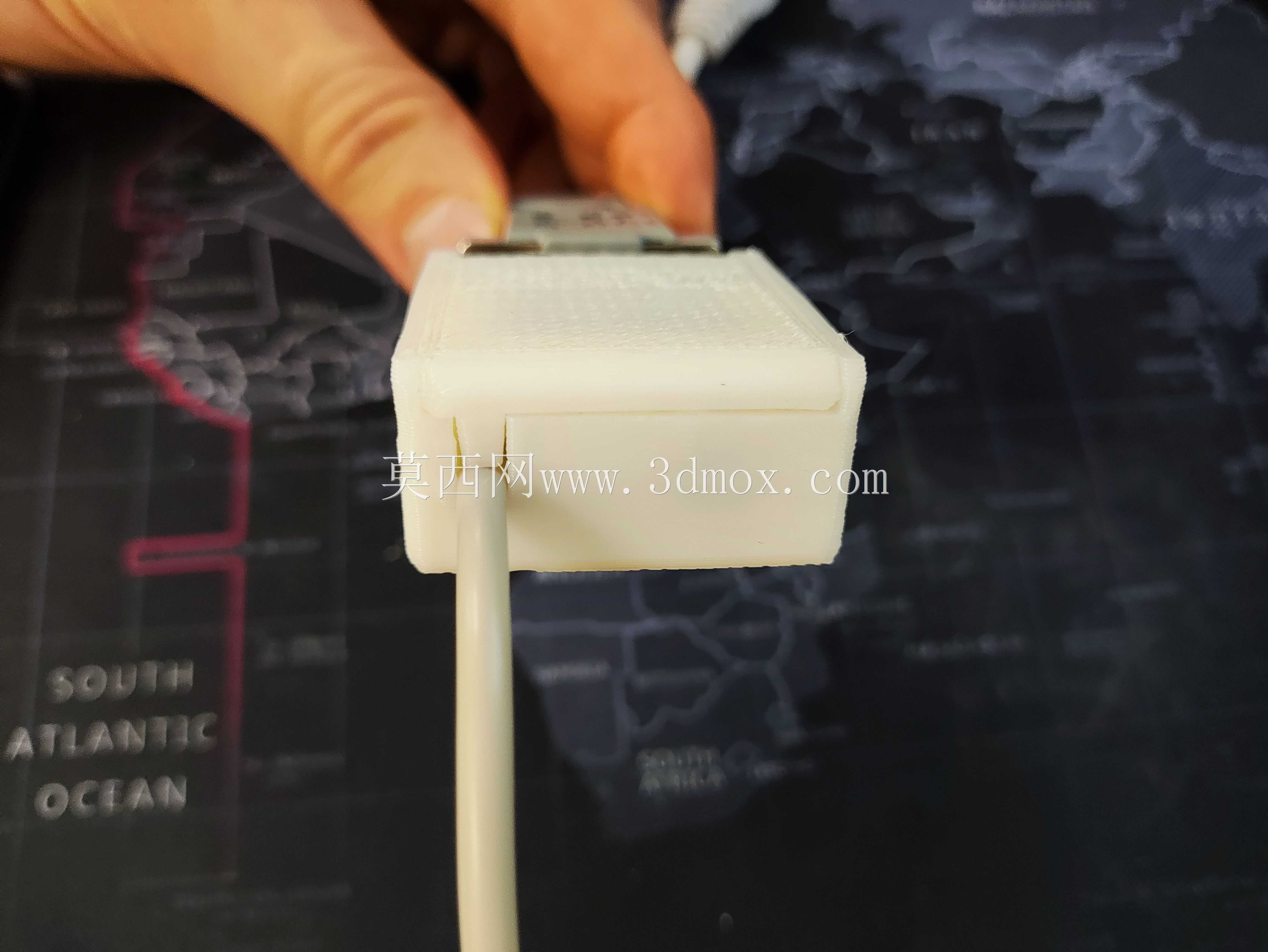

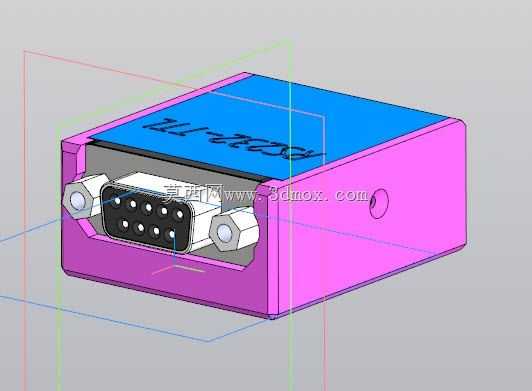

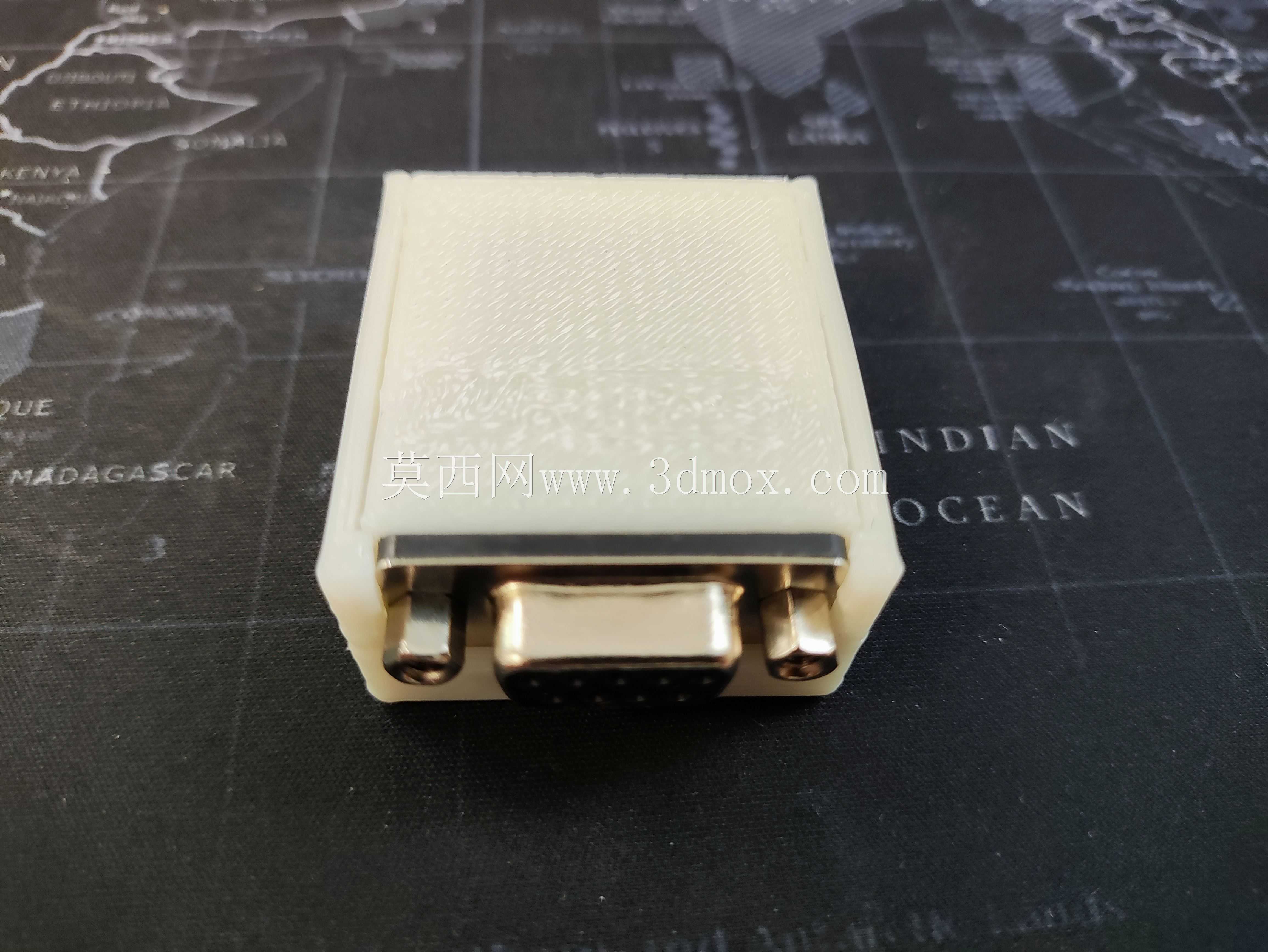

　　现场维护时可以直接徒手拆开调整板载跳线或者更换元件，同时盖体边缘做了止口设计，扣合后缝隙均匀，能够阻挡日常环境中的灰尘落入内部电路板，延长模块在车间多尘环境下的使用寿命。上盖表面预留了标识刻印区域，可以直接在模具成型时蚀刻接口定义、引脚序号等标识，不需要后续额外粘贴标签，避免长期使用后标签磨损脱落导致接线错误。从安装边界来看，整体外壳尺寸适配常规的DB9接口外置安装需求，底座两侧预留了可选的固定孔位，既可以直接作为外置转接头悬空插接在设备串口上，也可以通过螺丝固定在设备机柜内部的导轨或者安装板上，适配不同的安装场景。结构设计时特意将壁厚控制在均匀的1.5mm，既保证了外壳的结构强度，插拔DB9接头时不会出现壳体变形，

　　也尽可能控制了整体重量，不会因为外挂转换器的重量导致设备串口受力过大出现引脚脱焊。内部的支撑筋位做了圆角过渡，避免应力集中导致壳体受外力冲击时开裂，同时筋位高度刚好压住电路板边缘，不会接触到板上的贴片元件，防止装配时压损元件。上盖与底座的配合间隙控制在0.1mm，扣合后没有明显晃量，同时插拔时的阻尼感适中，不需要借助工具就能顺利拆开，兼顾了装配牢固度和维护便捷性。针对实际使用中经常插拔串口线的受力情况，在DB9接口对应的壳体位置做了局部加厚处理，反复插拔时接口位置的壳体不会出现开裂变形，能够承受日常调试过程中的频繁操作。
