槽轮式间歇传动内部结构设计

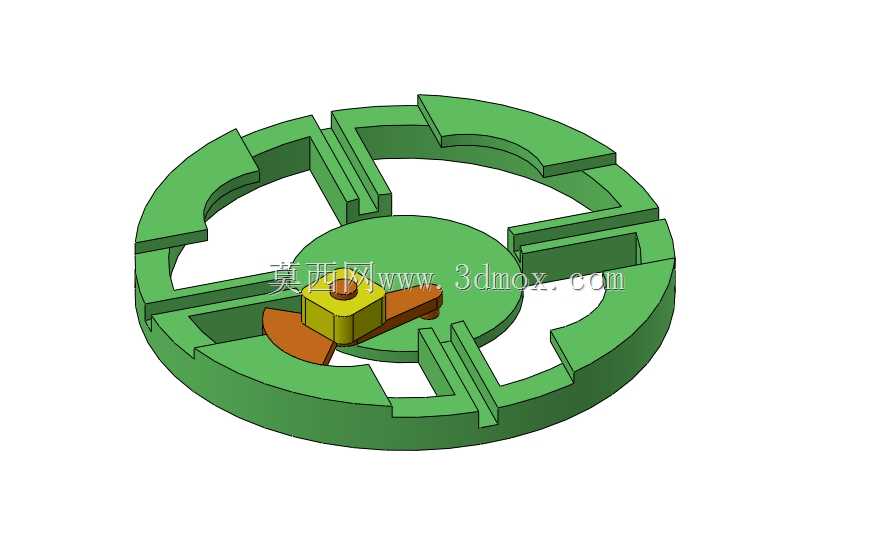

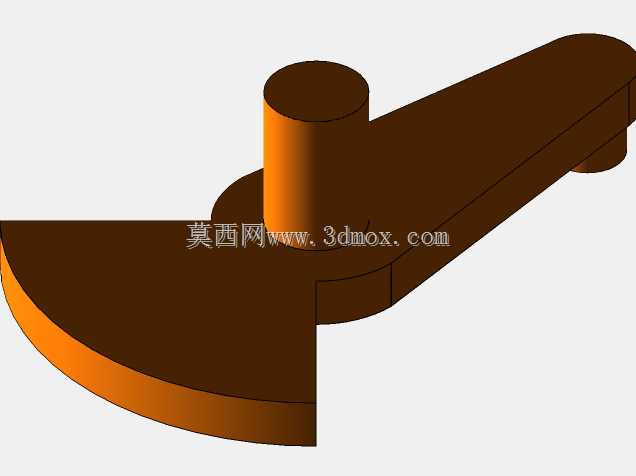

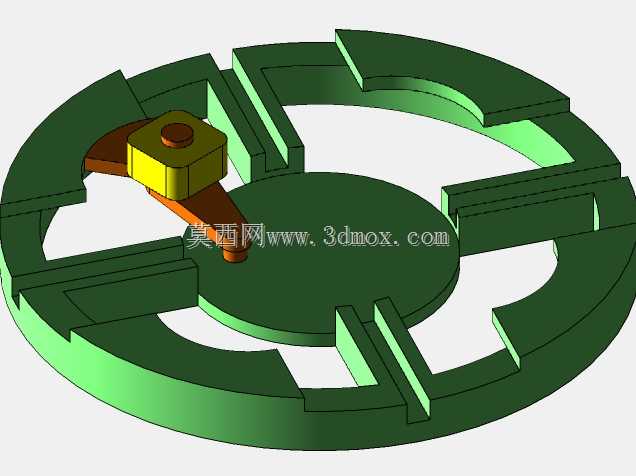

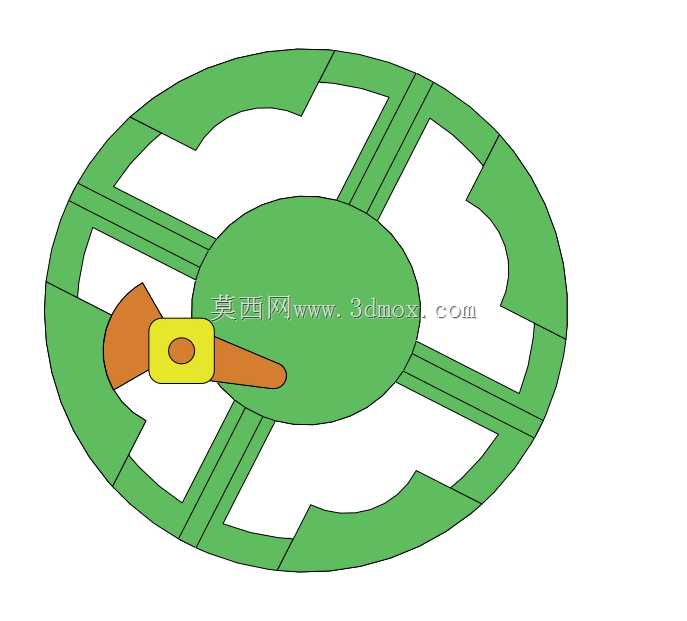

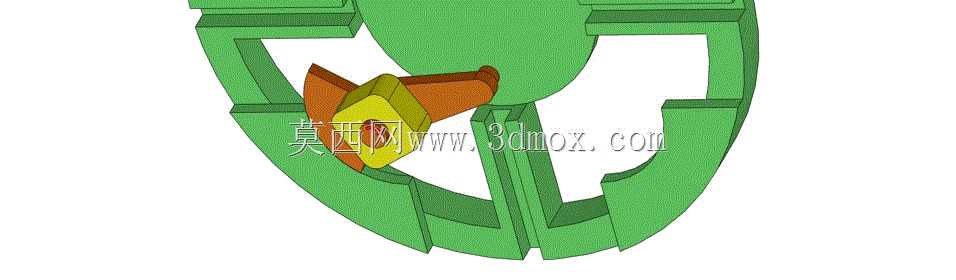

　　这套间歇传动结构核心采用槽轮配合主动拨销的经典传动逻辑，主要应用在需要实现周期性间歇转位的工业场景中，常见于多工位自动化装配转盘、机床自动进给分度机构、包装线间歇送料工位、胶片牵引机构这类需要固定角度间歇停顿完成工序动作的设备上。从结构设计逻辑来看，主动拨盘上的圆柱销在进入槽轮径向导槽的阶段，会带动槽轮完成固定角度的回转，当拨销脱离导槽后，槽轮上的内凹锁止弧会和主动盘上的外凸锁止弧完全贴合，此时槽轮被完全锁止无法转动，直到拨销再次进入下一个导槽，才会启动下一次转位动作，这套锁止结构不需要额外添加制动部件，就能保证停位阶段的位置精度，避免负载带动槽轮出现窜动。从安装边界来看，整个机构的径向尺寸围绕槽轮的分度圆做布局，

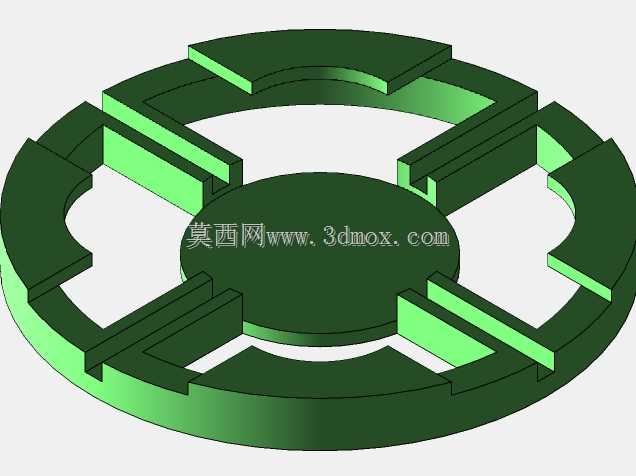

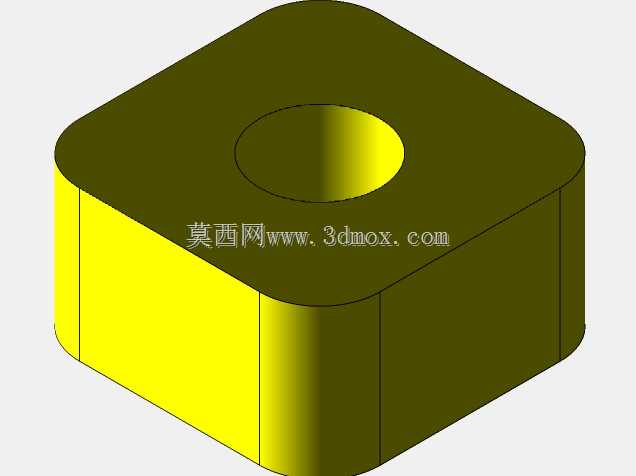

　　槽轮的径向槽数量直接决定了单次转位的角度，本次设计的槽轮为四槽结构，单次转位角度为90度，适配四工位的转位需求，主动轴和槽轮轴的中心距按照传动比做了严格限定，拨销的回转半径和槽轮的槽深做了匹配设计，避免拨销进出槽的时候出现卡滞或者间隙过大的冲击问题。结构的外壳部分做了半包式的防护设计，既可以对内部传动副做防尘防护，也能作为两个转轴的安装支撑基座，基座上预留了轴孔的安装定位台阶，轴承位的公差按照过渡配合设计，保证转轴转动的时候不会出现径向窜动。在实际应用中，这类机构的传动特性是转位过程存在柔性冲击，不适合高速重载的转位场景，但是结构简单、制造成本低、停位定位可靠，在中低速轻载的间歇转位场景中应用非常广泛，

　　设计的时候需要重点校核拨销进入导槽瞬间的切入角度，保证拨销的运动方向和导槽的切线方向一致，减少切入时候的刚性冲击，同时锁止弧的配合间隙需要控制在合理范围，间隙过大会导致停位的时候出现位置晃动，间隙过小会导致锁止弧面出现摩擦卡滞。整个内部结构没有多余的冗余部件，所有的结构特征都服务于间歇转位和停位锁止两个核心功能，拨销和槽轮的接触部位做了圆弧过渡处理，减少接触应力集中，延长部件的使用寿命。
