SchaublinW15系列16毫米车床夹头结构

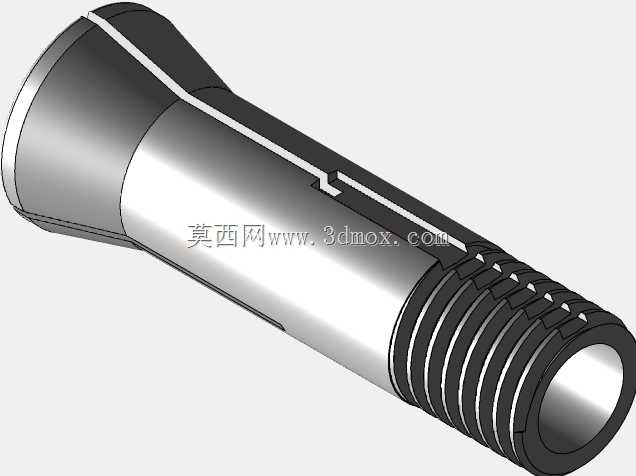

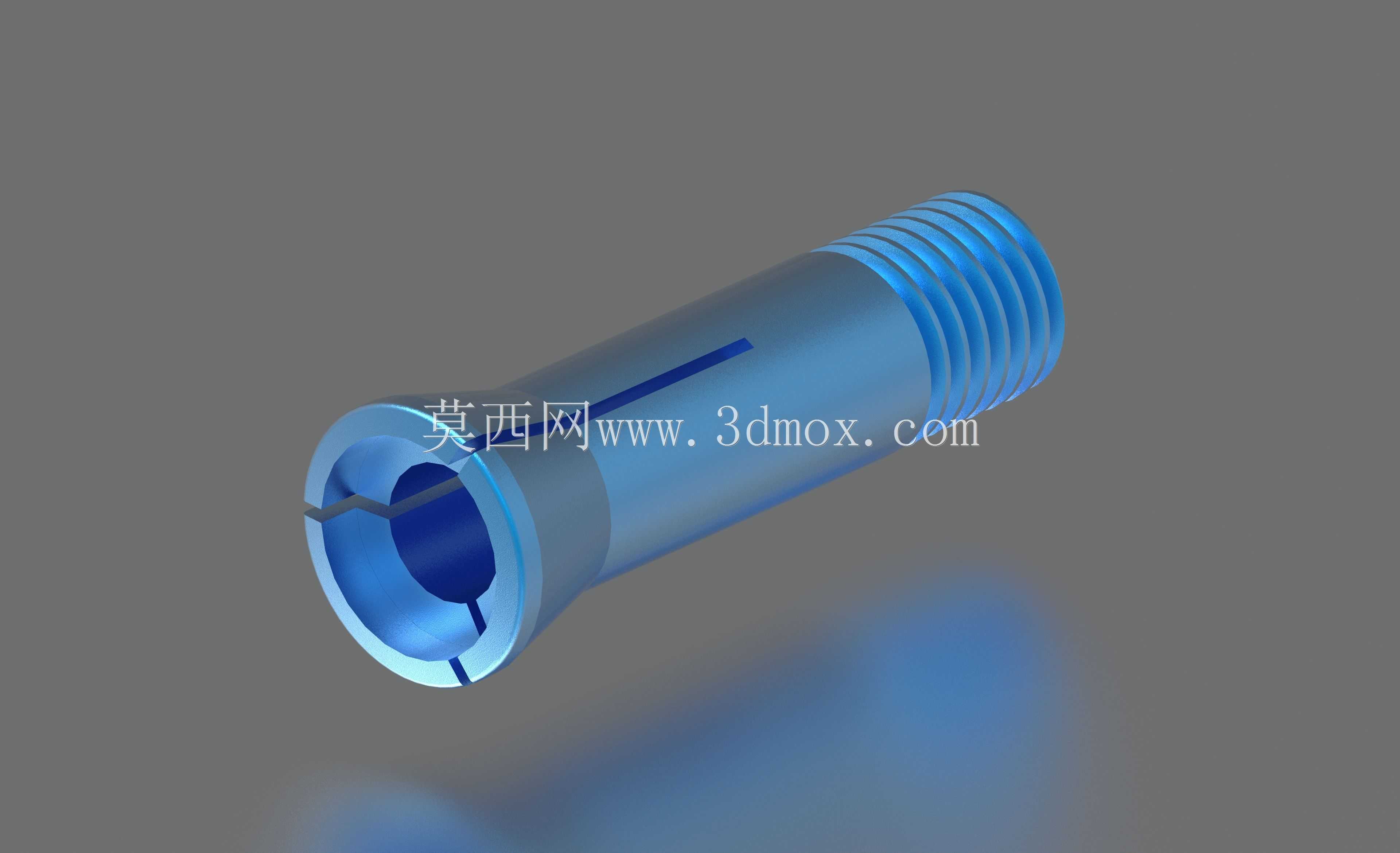

　　在小型精密车床、小型回转类加工设备的装夹环节里，弹性夹头是直接决定工件装夹同轴度、夹持稳定性的核心执行部件，这款16mm规格的肖布林W15系列夹头，正是针对小尺寸回转件精密加工场景设计的专用装夹元件。从结构设计逻辑来看，这类夹头采用轴向开槽的弹性薄壁结构，头部沿圆周均匀分布三道轴向切槽，当尾部受到轴向锁紧力时，夹头本体沿锥面产生均匀的径向收缩，从而对穿入内孔的棒料、刀具柄部实现周向均匀抱紧，相比三爪卡盘，这类弹性夹头的夹持跳动可以控制在微米级，非常适合小型仪表车床、走心机、小型回转工装的高精度装夹需求。夹头整体为细长轴类结构，尾部加工有标准外螺纹，用于和设备的锁紧拉杆配合，实现轴向拉紧动作；外圆中段为定位锥面，

　　和设备主轴端的锥孔配合实现安装定位，锥面的角度公差、表面粗糙度直接决定夹头安装后的同轴度，设计时需要严格控制锥面的接触面积，保证锁紧时锥面贴合均匀，避免出现偏载导致的夹持跳动超差。内孔为16mm的基准光孔，孔壁的圆柱度、表面粗糙度直接影响被夹持工件的装夹精度，开槽的长度、宽度、端部的应力释放槽结构，是决定夹头弹性变形量、夹持力大小、疲劳寿命的关键参数，设计时需要根据夹持材料的硬度、切削时的切削力大小，调整开槽的分布角度和槽宽，既要保证足够的收缩量适配工件尺寸公差，也要避免开槽过深导致夹头刚性不足，在重切削工况下出现夹头变形、工件打滑的问题。在实际应用场景中，这类夹头多用于小型精密车床的棒料送料加工、小型回转工装的工件装夹、

　　磨床的工件定位等场景，安装时需要保证主轴锥孔的清洁，避免铁屑、杂质进入锥面导致夹头安装偏斜，锁紧时的轴向拉力需要匹配夹头的弹性范围，拉力过大会导致夹头过度收缩产生永久变形，拉力过小则会导致夹持力不足，加工时工件出现窜动。夹头的外形尺寸完全适配W15系列的标准安装接口，安装边界和同系列夹头完全互换，不需要对设备主轴结构做任何修改，更换不同内孔尺寸的同系列夹头，就可以实现不同直径棒料、刀具的快速装夹切换，在小批量精密零件加工、实验室小型回转设备调试场景中，这类高精度弹性夹头的应用非常普遍，其结构设计的合理性直接影响整个加工环节的精度稳定性。
