无盖弦式串联机械锁止卡扣结构

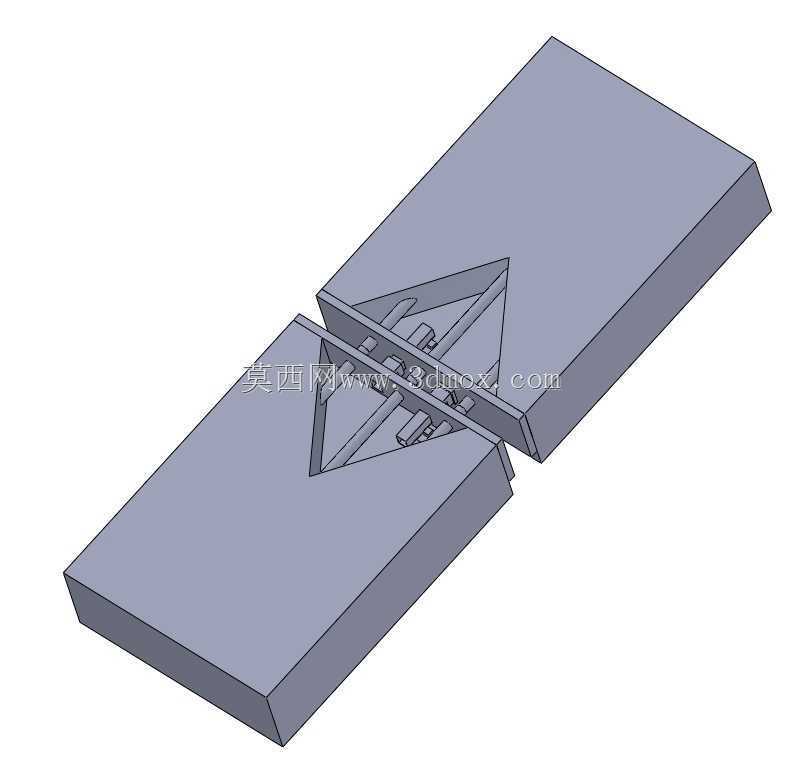

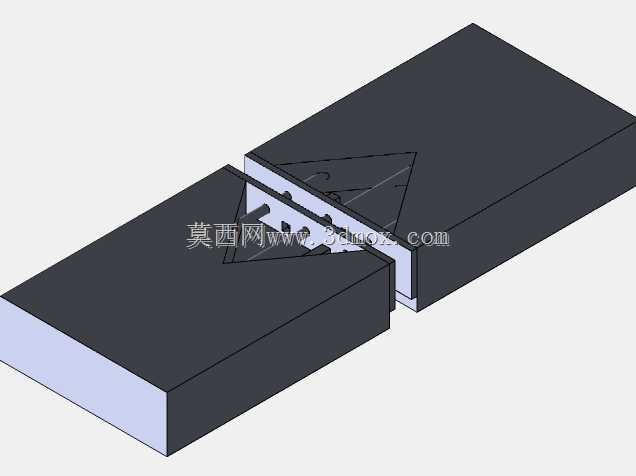

　　在小型工装快换、轻量化箱体拼接以及便携设备面板锁附的场景里，经常会遇到需要两块平板构件快速对位、扣合后保持相对位置，又不希望额外增加外露锁固件的需求。这套串联式机械锁止结构正是针对这类使用工况开发的纯机械卡扣方案，整体由左右两块对称布置的楔形基座、中部交叉布置的三角摆臂以及联动销轴组成，没有引入弹簧、弹性卡爪这类易疲劳失效的弹性元件，依靠构件自身的几何轮廓在扣合行程末端形成刚性抵接，实现类似无盖弦锁的锁止效果。

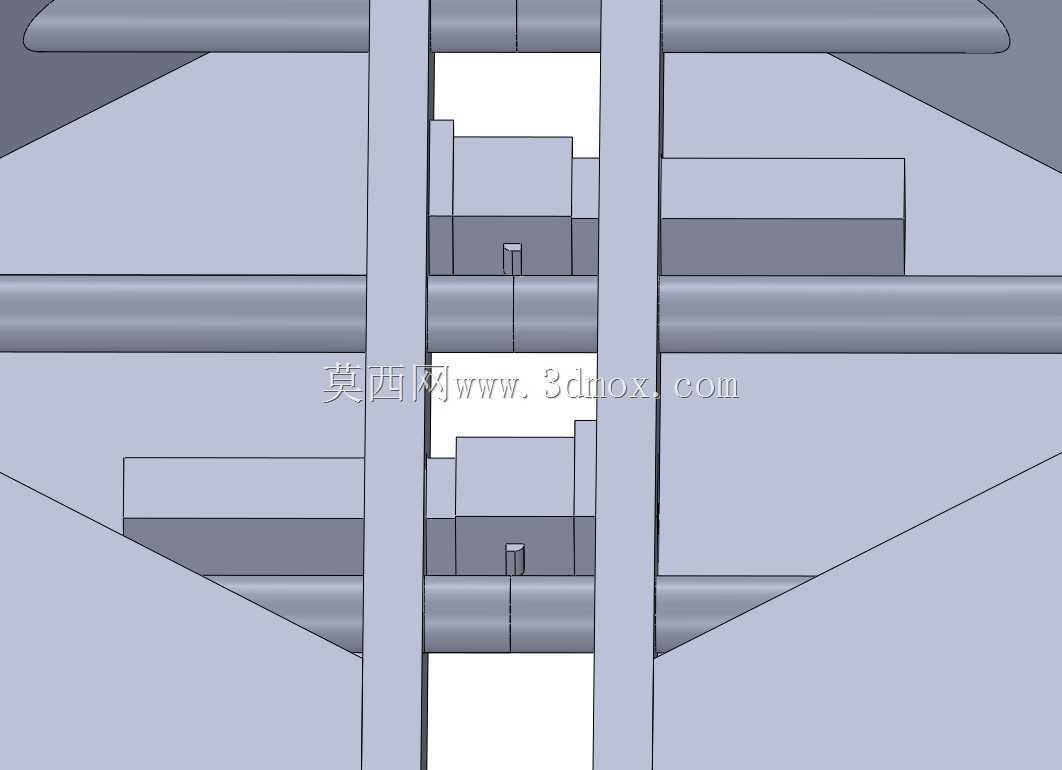

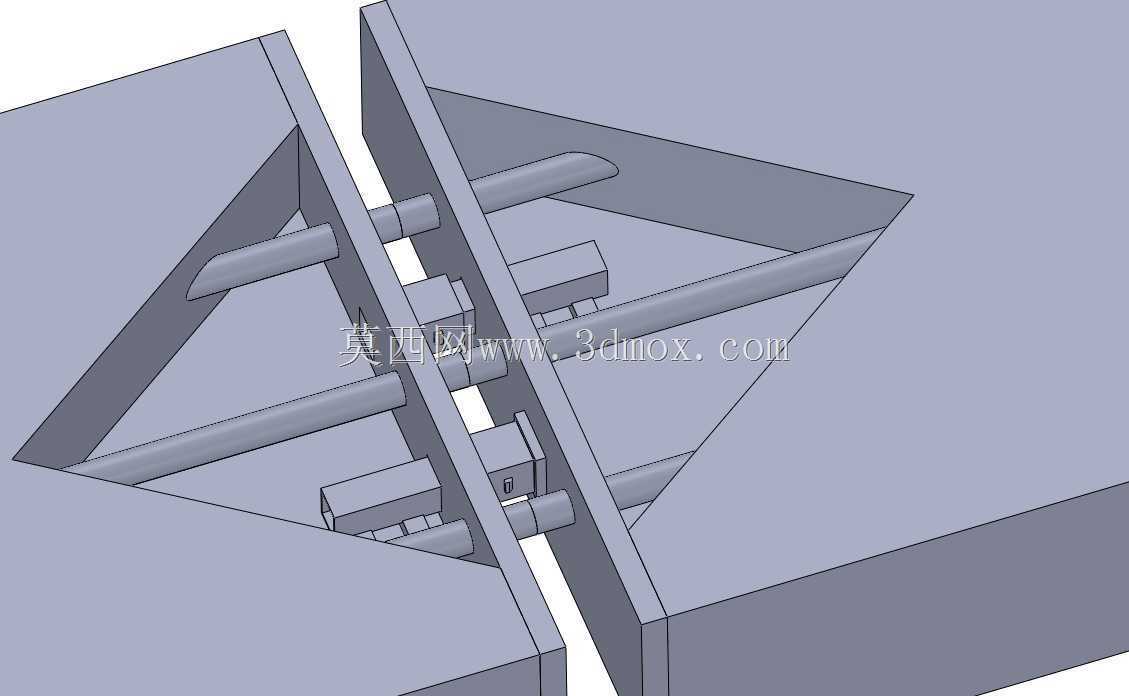

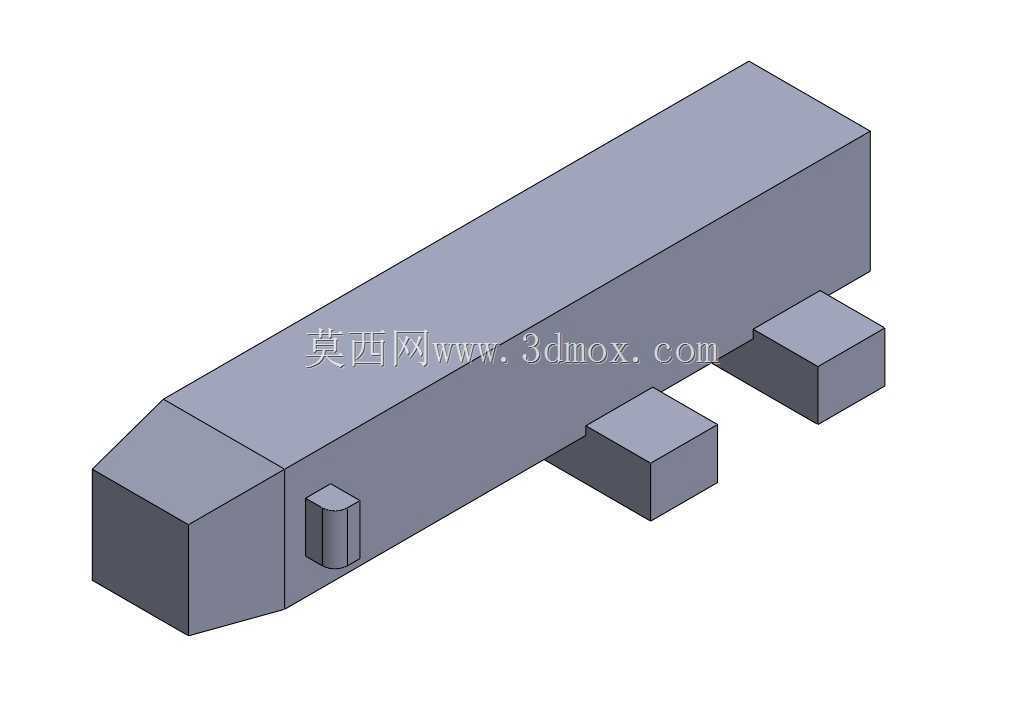

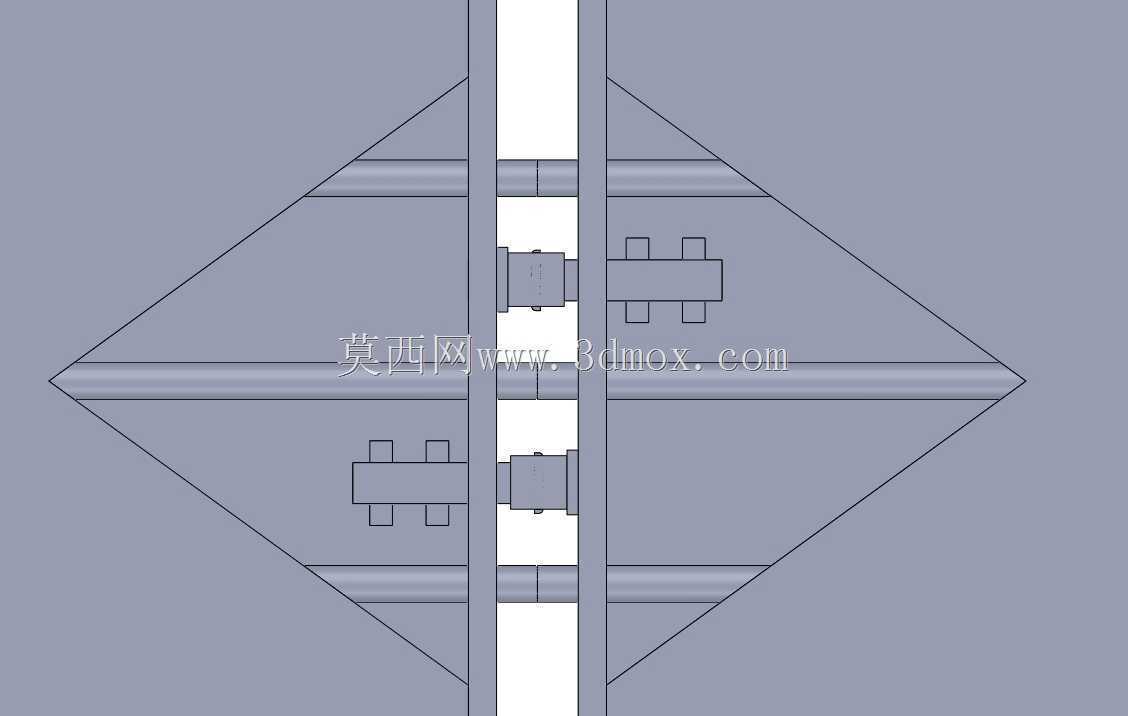

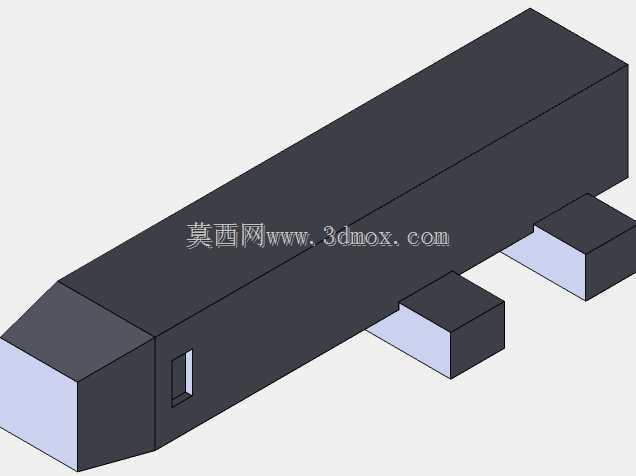

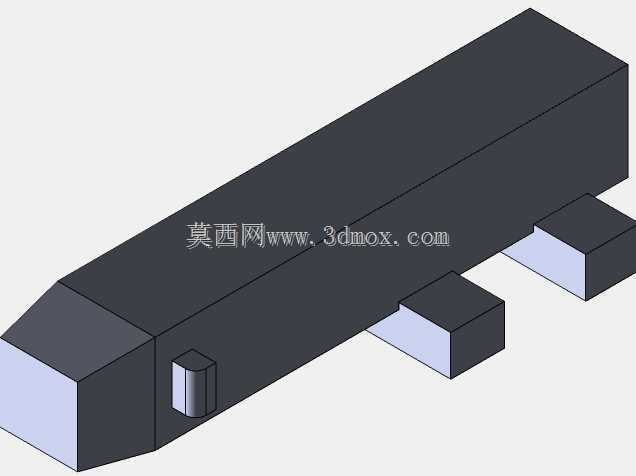

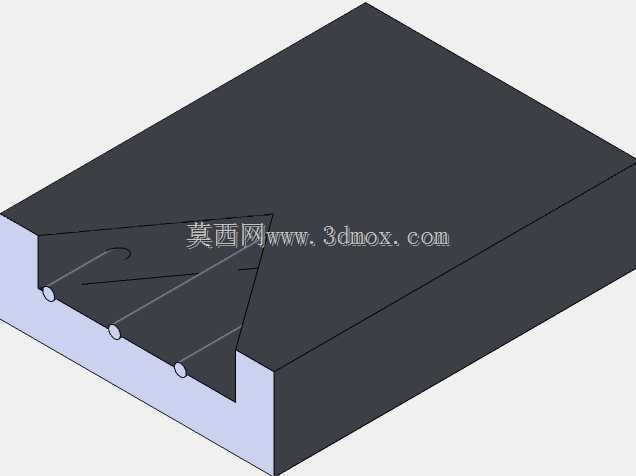

　　从实际装配逻辑来看，两块基座分别通过底面贴合固定在待连接的两个工件对接端面上，基座本体做了等厚的矩形块设计，边角做小倒角处理，既避免装配过程中锐边划伤操作人员，也给对接导入留出导向余量。基座对接侧开出通槽，槽内预留摆臂的回转销轴孔，销轴与孔采用小间隙配合，保证摆臂转动顺滑无卡滞；两块基座合拢时，两侧三角摆臂先沿对接面的斜面被推开，随合拢行程推进绕销轴同步转动，当两个基座端面完全贴合时，摆臂的三角尖端恰好卡入对侧基座预留的锁止卡槽内，形成双向交叉抵接，此时沿两块基座拉开方向的外力会直接作用在摆臂与卡槽的接触面上，力流通过摆臂传递到销轴再分散到基座本体，不会出现普通弹性卡扣受力后脱钩的问题。

　　设计过程中优先考虑了加工工艺性，所有基座、摆臂构件都可以采用常规板材铣削或者钣金折弯后焊接成型，不需要复杂的曲面五轴加工，单件下料后仅需完成平面铣、钻孔、简单槽口铣削工序即可成型，普通机加工车间都可以快速打样制作，整体零件数量少，没有定制非标紧固件，综合制造成本远低于同载荷等级的弹簧插销、转舌锁类锁固件。整体重量控制上，因为去掉了螺旋弹簧、金属锁壳等冗余零件，整套锁止机构的自重很低，用在航空航天地面测试工装、户外便携检测设备、轻量化仓储周转箱的对接位置时，不会给整机带来过多额外负载。

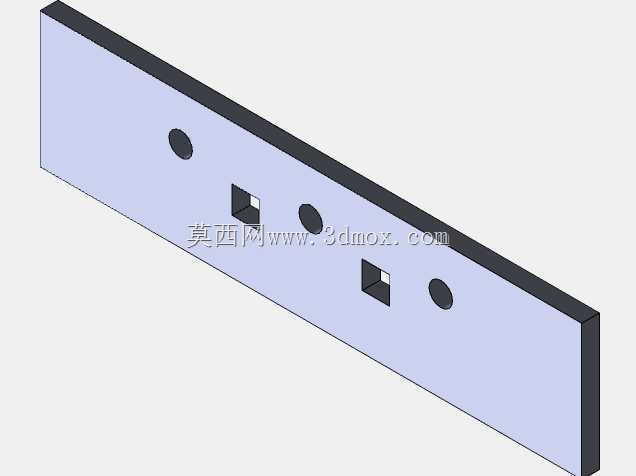

　　安装边界方面，两块基座的底面为完整平面，安装时只需要在待连接工件的对接端面加工出对应螺孔，用沉头螺钉从基座上方的预留沉孔锁入即可，沉头孔完全隐藏在基座顶面以下，锁止机构扣合后外部没有突出的螺钉头或者操作手柄，对接完成后两个工件的外表面可以保持齐平，不会出现勾挂线缆、干涉周边设备运动路径的问题。结构的解锁操作也十分简便，只需要从对接缝隙处拨动中部联动的摆臂销轴，让两个三角摆臂同步转出卡槽，即可直接将两块对接板拉开，不需要额外配置专用解锁工具，日常设备维护、工件快速拆装的操作效率很高。

　　在载荷适配性上，摆臂与卡槽的接触位置做了小面积平面贴合设计，锁止状态下接触压强分布均匀，反复扣合解锁过程中接触面的磨损量很小，长期使用后也不会因为磨损出现锁止间隙过大、锁合松动的问题。针对不同的对接板厚度，只需要等比例缩放基座的整体厚度、调整摆臂的回转半径以及卡槽深度，就可以衍生出不同载荷等级的系列化锁止结构，不需要改动核心的交叉锁止工作原理，结构延展性很强，既可以用在小型消费电子设备的外壳拼接，也可以放大尺寸用在大型工业防护门、模块化生产线护栏的快速对接场景中。
