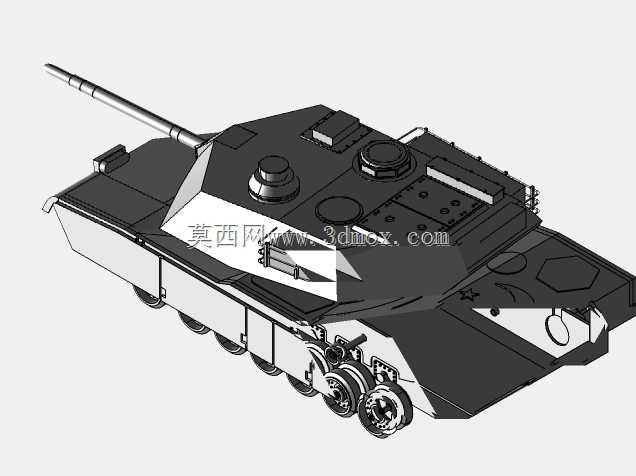

履带式主战装甲作战车辆三维结构

　　该履带式装甲作战装备的三维结构，核心面向地面攻防作战场景设计，可覆盖野战突击、阵地防御、火力支援等多类陆战任务场景，结构设计完全围绕复杂地形通行、火力输出、装甲防护三大核心需求展开。从整体布局来看，整车采用常规主战坦克的动力后置、战斗舱中置、驾驶舱前置的排布逻辑，车体首上采用大倾角装甲设计，在控制整车整备质量的前提下，通过倾斜装甲的跳弹特性提升正面抗打击能力，炮塔采用楔形焊接装甲构型，相比传统铸造炮塔可灵活搭配不同厚度的装甲模块，适配不同烈度的作战需求。行走机构采用单销式履带搭配六对负重轮的设计，主动轮后置与动力输出端直连，减少传动路径的动力损耗，诱导轮前置配合履带张紧机构，可在碎石、泥泞、壕沟等复杂非铺装路面保持足够的抓地力，

　　托带轮沿上支履带均匀排布，避免高速行进时履带脱落，悬挂系统采用扭杆式结构，可在越野行进时吸收路面冲击，保证主炮射击时的车体稳定性。炮塔部分集成了大口径长身管主炮，身管外侧设置有热护套结构，减少环境温差导致的身管形变，提升远距离射击精度，炮塔顶部预留了观瞄设备、辅助武器、乘员舱盖的安装接口，炮塔尾部设置有弹药舱隔离结构，降低弹药殉爆时对乘员舱的波及风险。车体侧面设置有侧裙板结构，可提前引爆破甲弹的金属射流，保护行走机构与车体侧装甲，车体尾部预留动力舱的检修开口，可快速完成动力模块的整体吊装更换，提升战场抢修效率。设计过程中严格控制各部件的安装边界，炮塔旋转范围覆盖360度全向，主炮俯仰角度满足常规作战的射界需求，

　　履带宽度与车宽的比例控制在合理区间，既保证通行稳定性，也避免整车宽度超标影响铁路运输与道路通行能力，各舱门的开启角度、乘员操作空间都预留了足够的冗余量，适配乘员穿戴装具后的操作需求，所有外露部件的安装接口都采用标准化设计，可兼容同系列装备的通用备件，降低后勤维护的成本。
