商厨台面式燃气烤炉结构设计

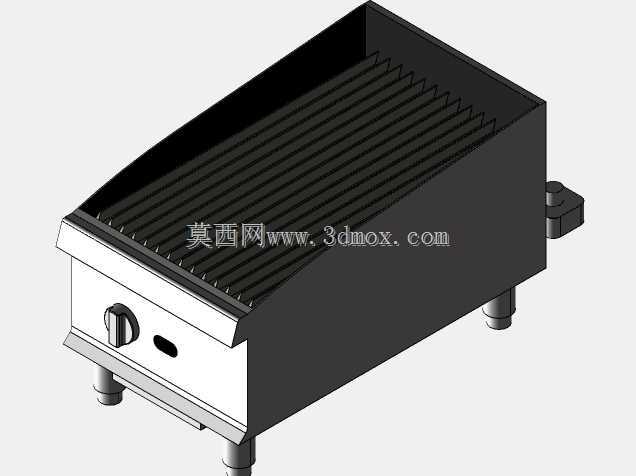

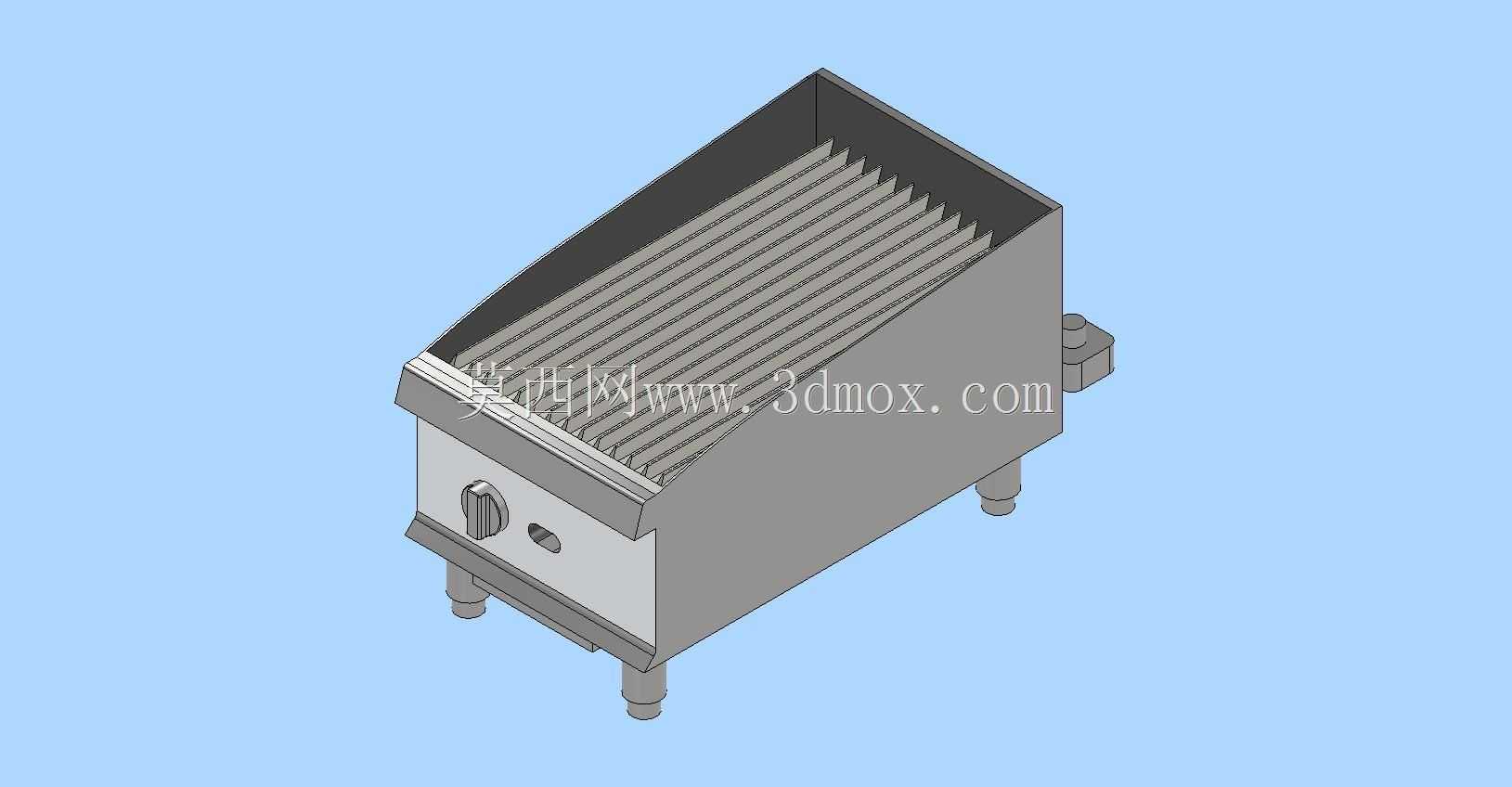

　　这款台面式烤炉主要面向商用餐饮场景设计，适配小吃档口、连锁快餐门店、美食城档口这类空间有限的烹饪作业区域，核心用途是完成禽肉、排类、串类食材的高温煎烤作业，依靠辐射热与接触导热结合的方式，让食材表面快速形成焦化层，锁住内部汁水，是西式快餐、休闲烧烤类餐品制作的核心设备。从结构设计逻辑来看，整体采用落地支撑加台面操作的布局，四根可调式支撑脚分布在设备底部四角，支撑脚采用螺纹调节结构，可根据操作台面的平整度调整高度，单脚调节行程预留15mm，适配不同平整度的商用厨房操作台，避免设备放置后出现倾斜导致的油脂积液、加热不均问题。设备主体外壳采用1.2mm厚304不锈钢折弯焊接成型，所有外露棱边均做R3圆角倒边处理，

　　既符合商用厨房设备的卫生清洁要求，避免边角积留油污残渣，也能防止操作人员磕碰受伤。上部的烤腔区域采用斜向后置的布局，烤网采用带棱条的铸铁材质，棱条高度12mm，相邻棱条间距8mm，既可以让食材与加热面充分接触形成烤纹，也能让烤制过程中析出的油脂顺着棱条间隙流入下方的接油槽，接油槽采用抽拉式结构，可从设备前侧抽出清理，避免油脂堆积引发明火隐患。设备前侧面板集成了燃气控制阀与观察孔，控制阀采用带档位的旋钮结构，可实现火力大小的线性调节，旋钮旁设置的常明火观察孔，可让操作人员无需打开烤腔就能确认常明火状态，避免燃气泄漏风险。设备右侧预留的燃气接口采用标准DN15外螺纹结构，适配商用厨房通用的燃气软管接驳要求，接口位置做了下沉式处理，

　　避免接驳后管路突出影响设备贴墙放置。从安装边界来看，设备宽度方向尺寸为15英寸，深度方向26.8125英寸，高度方向16.3125英寸，放置时后侧需要预留至少100mm的散热间隙，左右两侧预留50mm的操作维护间隙，上方不得设置易燃材质的吊柜或遮挡物，满足商用厨房的消防安装规范。烤腔内部的加热管排布采用等距分布设计，相邻加热管间距75mm，确保整个烤网区域的温度差控制在±15℃以内，避免出现局部烤焦、局部不熟的问题。设备底部的接水盘同时兼顾降温作用，烤制过程中可在接水盘内注入适量清水，降低接油盘的表面温度，减少油烟产生，同时避免油脂滴落高温表面产生焦糊异味。外壳的折弯拼接处采用满焊后打磨抛光处理，焊缝处无毛刺、无孔隙，

　　避免清洁时污水渗入设备内部腐蚀管路与阀件。支撑脚底部采用橡胶防滑垫，既可以增大与操作台的摩擦力，防止设备操作时出现滑移，也能避免不锈钢支脚刮花操作台面。前侧的控制面板采用下沉式安装，旋钮突出面板高度不超过20mm，避免操作人员走动时误碰改变火力设置。烤网的两侧设置有抽拉把手，可在设备热态时使用配套工具将烤网抽出，方便清理烤网表面的食物残渣，烤网的承重设计满足单次放置10kg食材的载荷要求，长期高温使用下不会出现变形塌陷。设备整体的重心设计偏向后侧下方，即使烤网全部拉出放置食材，也不会出现前倾倾覆的问题，满足商用设备的安全使用要求。
