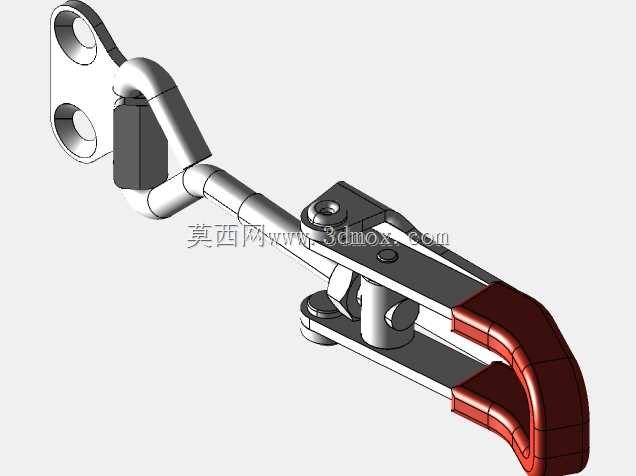

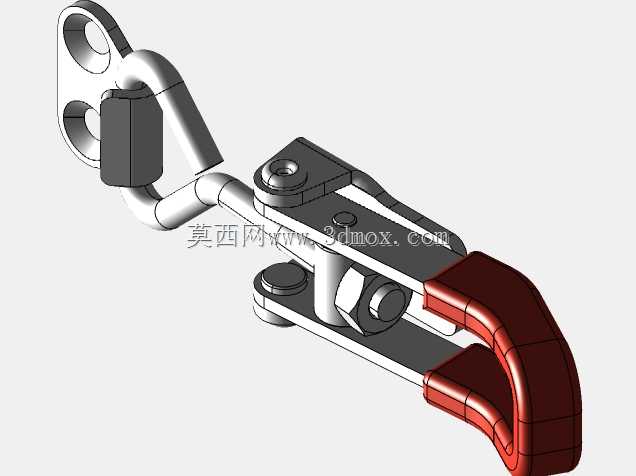

可调式肘节压紧拨动门锁夹具结构

　　这类肘节式拨动锁夹常被用在小型设备舱门、工装治具快压工位、非标设备检修盖板的锁紧场景中，相比传统螺纹旋紧的锁具，它的操作行程短，单次拨动手柄即可完成锁紧或解锁动作，操作人员无需额外工具就能完成启闭，在需要频繁开合的工位上能大幅降低操作耗时。从结构上看，这套锁具采用连杆过死点锁紧的力学原理，当手柄拨至锁紧位置时，连杆机构越过力学死点，此时即便受到外部振动、被锁紧件存在小幅形变回弹，锁具也不会自行松脱，能持续提供稳定的压紧力。设计过程中参考了市面常见快锁夹的受力逻辑，对安装孔位的同轴度、连杆铰接处的间隙做了适配调整，安装基准面的孔位公差控制在0.01英寸范围内，能适配多数薄板类舱门、治具基板的安装需求，

　　不会出现孔位错位导致的装配卡滞问题。锁体的主体受力臂采用弯折成型的结构设计，在保证整体结构强度的前提下，尽可能压缩了锁具闭合后的整体厚度，避免在设备外侧形成过大的突出结构，减少设备运输、使用过程中锁具被外物剐蹭误开的风险。手柄末端做了弧形包覆的受力结构，操作人员拨动时的接触面积更大，即便带劳保手套操作也能稳定施力，不会出现打滑脱手的情况。铰接位置的销轴配合间隙经过优化，既保证连杆动作顺畅无卡滞，又不会因间隙过大导致锁紧后出现旷量，长期反复启闭也不会出现锁紧力衰减的问题。安装时需要注意锁座与锁钩的配合间距，要保证锁紧时压头能完全贴合被压紧件表面，同时预留0.2-0.5mm的压紧余量，避免因零件加工公差导致锁具无法拨至死点位置。

　　这类锁具不仅可以用作舱门的门锁使用，也可以直接作为小型工装的压紧夹具使用，在小件焊接、PCB板测试治具、小型零部件装配工位上，都能通过这套结构实现工件的快速压紧固定，相比螺旋压紧结构，它的启闭效率能提升60%以上，适合批量作业的生产场景。锁体的受力部位做了局部加厚处理，在承受额定压紧力的情况下不会出现结构形变，铰接处的转动面做了光滑过渡处理，反复动作过程中不会出现异常磨损，能满足长期高频使用的需求。
