机床用圆柱压缩端口弹簧结构设计

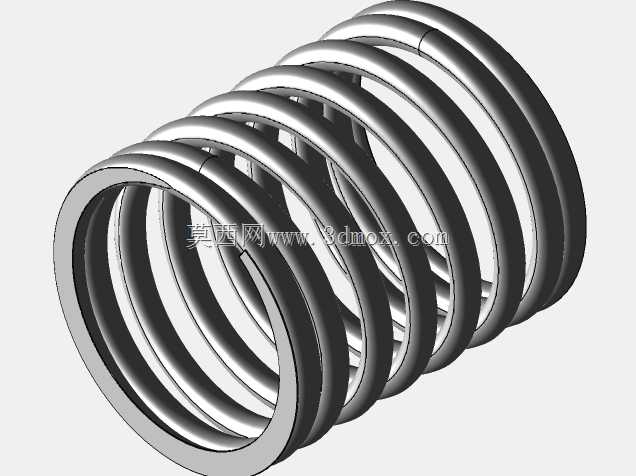

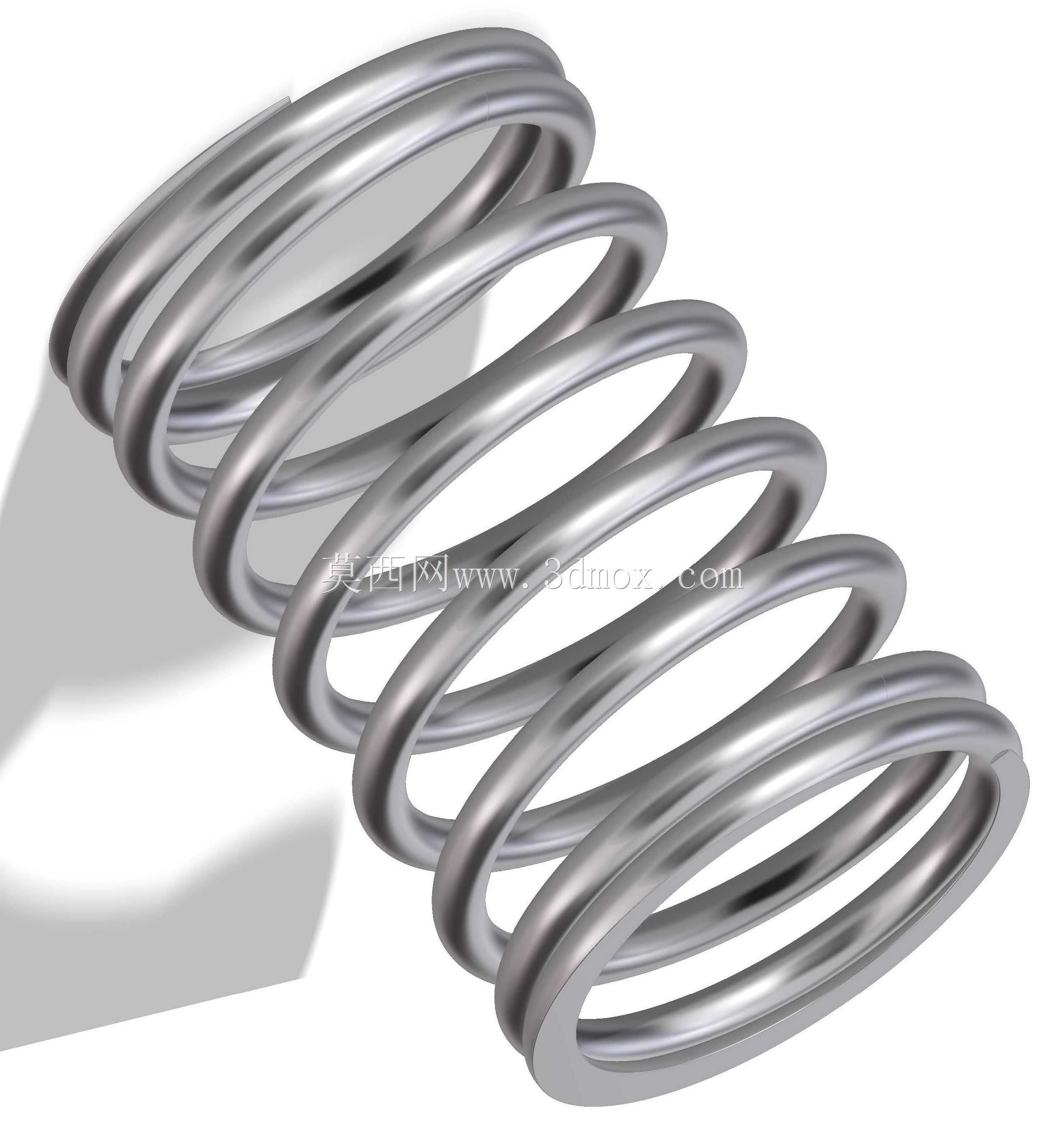

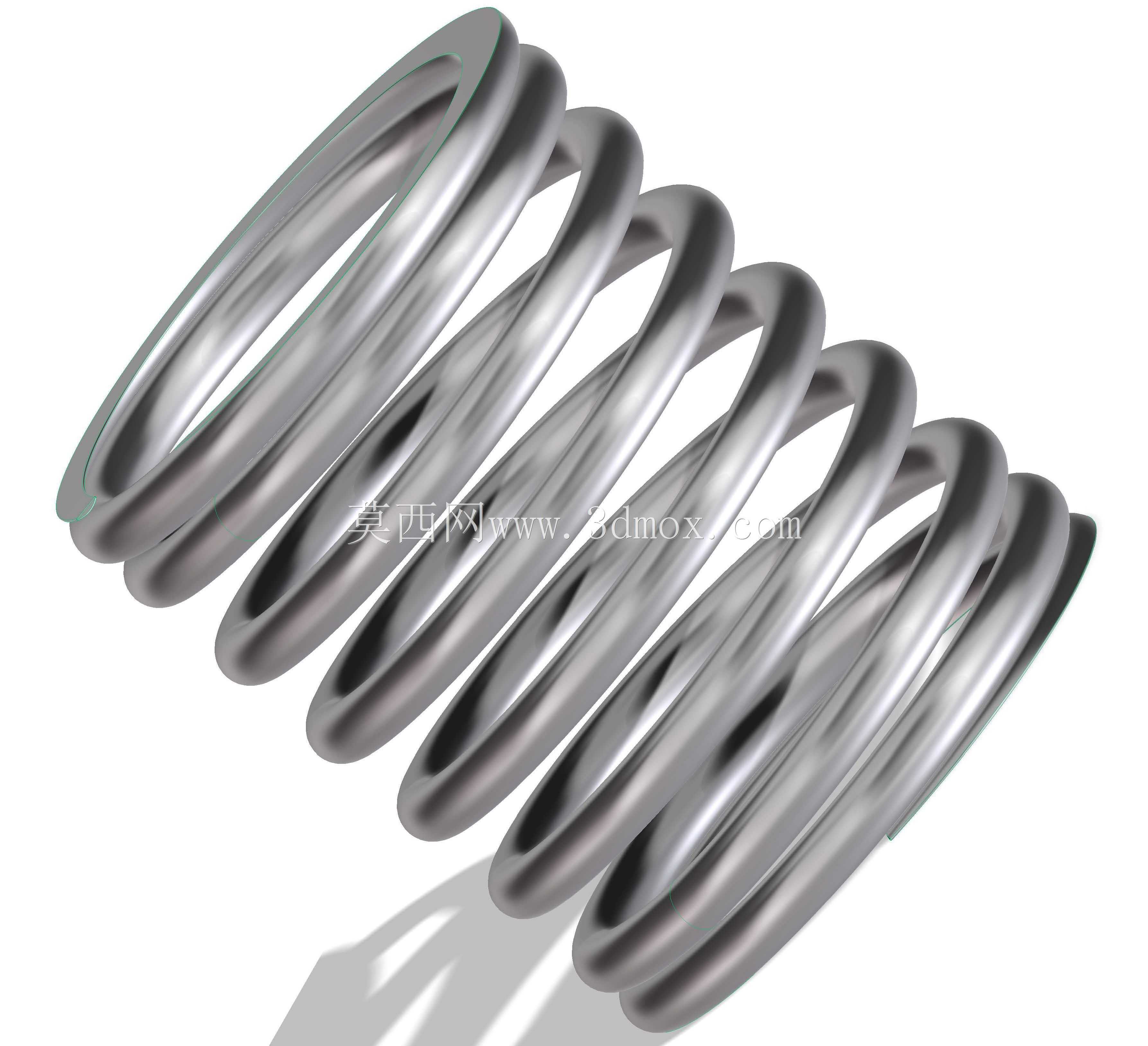

　　这款压缩弹簧主要面向机床加工领域的工装夹具、行程缓冲、压合机构等场景做配套适配，在机床的进给限位、工件装夹缓冲、往复机构复位环节都能适配使用，日常工况下可承受周期性轴向压缩载荷，抵消机构动作过程中的刚性冲击，避免硬接触带来的构件磕碰损伤，同时能在载荷卸除后快速推动机构复位到初始工位，保障设备连续动作的稳定性。从结构设计来看，这款弹簧采用等节距圆柱螺旋结构，簧丝截面为标准圆形，两端做了并圈磨平的端口处理，安装时端面可与安装座平面完全贴合，不会出现偏载滑移的问题，相比未磨平端口的弹簧，受力时的同轴度表现更优，能有效减少侧向分力带来的簧圈偏磨问题，延长构件的实际使用寿命。设计阶段首先明确了安装边界的约束条件，安装长度85mm的尺寸参数，

　　适配安装槽的深度与孔径公差，簧圈的外径尺寸匹配安装腔的内壁间隙，预留出足够的形变空间，避免压缩过程中簧圈与腔壁发生剐蹭卡滞，同时簧丝直径的选取结合了额定载荷下的剪切应力校核，确保在最大压缩行程下，簧丝的应力值处于材料许用应力区间内，不会出现塑性变形或断裂失效的情况。实际应用中，这类弹簧常布置在机床的定位压块下方、刀库的缓冲限位处、防护门的复位机构里，不同工况下可根据载荷需求调整预压量，预压量的设置需避开弹簧的并圈区间，防止长期并圈承压导致弹力衰减。建模过程中严格遵循螺旋簧的成型逻辑，螺旋升角结合节距与中径参数做匹配，两端的并圈圈数符合常规五金弹簧的工艺规范，磨平端口的角度与平面度要求也对应实际加工的工艺标准，

　　确保模型导入装配环境后可直接做干涉检查与运动仿真，不需要额外做结构修正。对于结构设计人员来说，这类标准弹性元件的模型可直接调用到装配体中，不用从零开始绘制螺旋线与扫掠特征，能大幅缩短工装设计的周期，选型时可根据实际安装空间与载荷需求，对应调整簧丝直径、中径、有效圈数等参数，快速衍生出适配不同工位的弹簧型号。
