外六角螺纹连接式液压管路调压阀结构

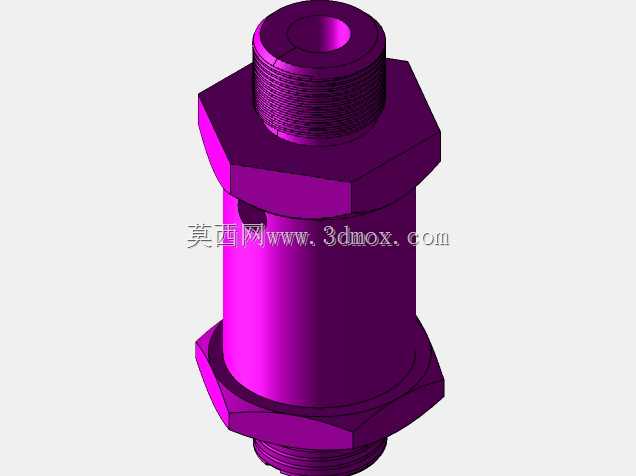

　　这类带双六角结构的外螺纹阀件，主要应用在中低压液压、润滑管路的支路调压、溢流场景，在普通机床的润滑系统、小型液压站的支路保护、气动管路的压力泄放回路中都能见到它的身影。从结构设计来看，上下两端的外螺纹段是核心的安装接口，中部的大尺寸六角结构是安装时的扳手受力位，相比单六角结构，下部增设的小六角边可以在管路密集排布的场景下，提供反向受力的卡位，避免安装拧紧时阀件整体跟转，损伤相邻管路的密封面。上端的螺纹段一般用于接入压力控制管路或者安装防护帽，下端螺纹直接拧入阀块或者管路接头的内螺纹孔，配合紫铜密封垫或者组合密封圈实现端面密封，不需要额外的密封填料，拆装维护的效率更高。设计这类阀件的时候，首先要确定的是通径与螺纹规格的匹配关系，

　　常规DN6到DN10的通径对应M14到M22的公制细牙螺纹，螺纹的有效旋合长度要满足管路额定压力下的抗拉强度要求，避免压力波动时螺纹脱开。中部六角的对边尺寸要符合标准紧固件的扳手空间要求，对边厚度不能小于螺纹公称直径的0.8倍，防止拧紧时六角棱边崩裂。上下螺纹段的同轴度公差要控制在0.05mm以内，否则安装后会出现阀件倾斜，导致内部阀芯卡滞，压力调节精度失准。从安装边界来看，这类阀件安装后突出安装面的高度要控制在合理范围，六角结构距离相邻管路或者设备壁面的最小间隙要留足15mm以上，给套筒扳手或者活动扳手留出操作空间，避免后期维护时无法顺利拆装。阀件中部的侧壁开孔是压力反馈或者泄油通道，

　　安装时要注意开孔方向不能正对相邻的电气元件或者精密传动部件，避免泄出的油液造成污染或者部件失效。内部的阀芯导向段采用了等直径圆柱结构，配合复位弹簧实现压力超限时的自动开启泄放，弹簧的预紧力可以通过上端的螺纹堵头进行调节，适配不同工况的压力设定需求。建模的时候要注意螺纹收尾处的退刀槽结构，退刀槽的宽度和深度要符合机械加工的工艺要求，不能出现螺纹直接延伸到六角端面的结构，否则车削加工时会出现撞刀问题，也会影响安装时密封面的贴合度。另外上下六角的端面都要加工出0.5到1mm的倒角，去除加工毛刺，避免安装时割伤密封垫，也能减少安装过程中对操作人员的划伤风险。这类阀件的材质一般选用35号钢或者不锈钢，表面做发黑或者镀锌处理，兼顾强度和防腐蚀能力，在普通工业环境下的使用寿命可以达到3年以上，不需要频繁更换。
