带圆盘排放机构的热动力式蒸汽疏水装置

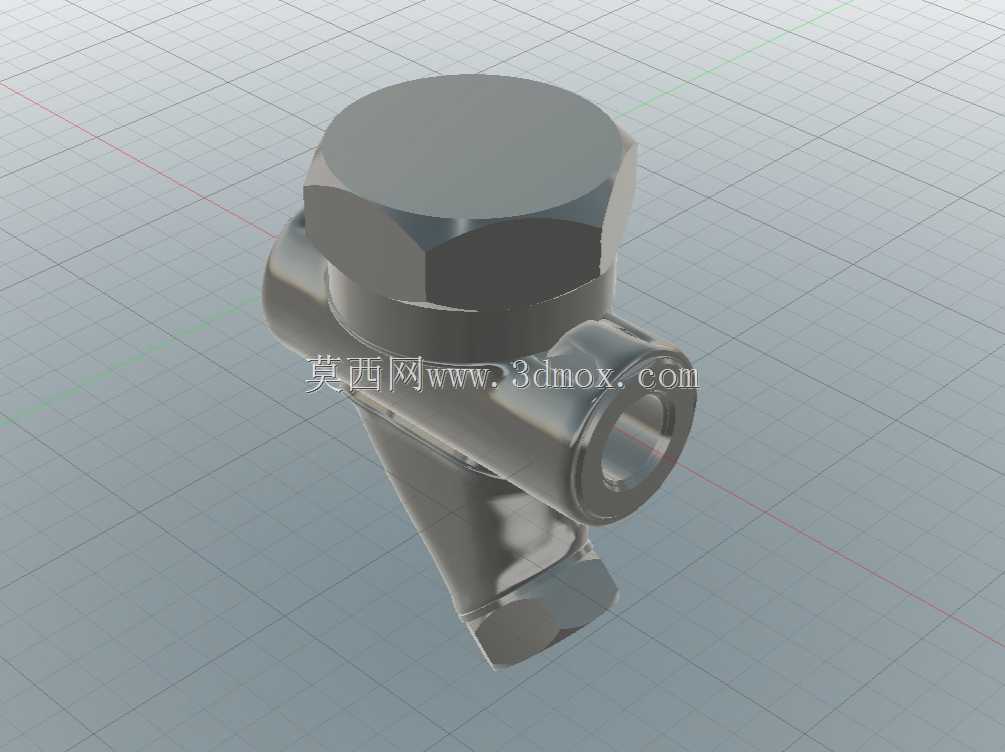

　　在蒸汽输送与换热系统的管路布局中，这类带圆盘排放机构的热力型疏水装置，是保障蒸汽管网运行效率、避免水击故障的核心阀件，常布设在蒸汽换热设备末端、蒸汽主管低点、伴热管线终端等易积存冷凝水的位置，承担着自动排出系统内冷凝水、阻隔新鲜蒸汽泄漏的核心作用，和普通机械式疏水结构不同，该类装置依靠流体热力学特性实现启闭动作，无需额外浮球、吊桶等活动重力构件，整体抗水击、抗冻损的表现更适配高压波动的工业蒸汽场景。从结构设计逻辑来看，该疏水装置采用Y型斜置阀体布局，介质流通通道呈流线型弯折，可有效降低冷凝水排放过程的流阻，顶部的六角结构为阀盖拆装位，现场维护时可直接使用标准开口扳手完成拆卸检修，无需定制专用工装；侧方的两个同轴接口为管路连接端，

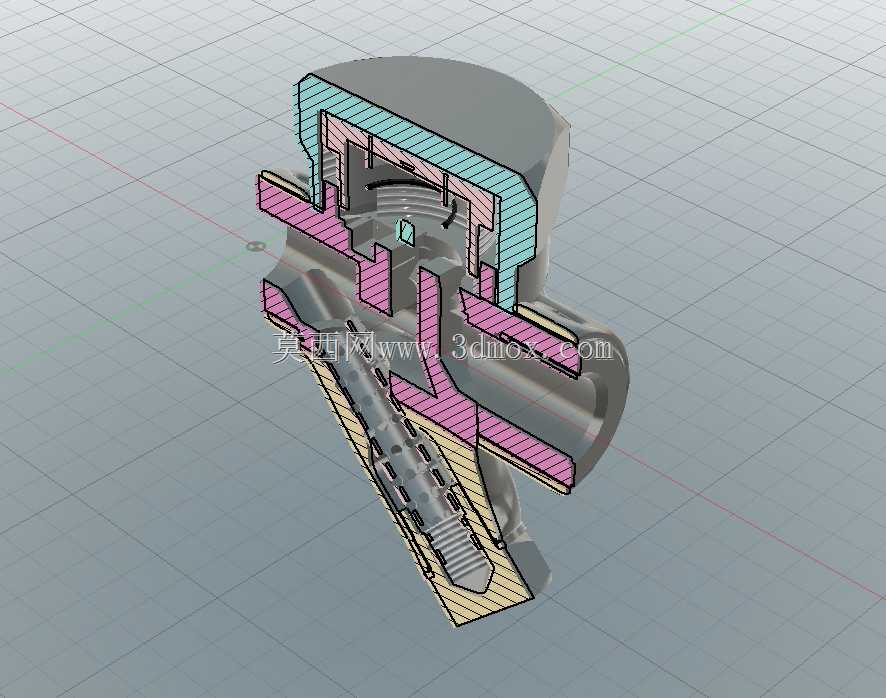

　　采用标准管螺纹设计，可直接对接同公称通径的蒸汽管路，安装时需注意阀体上标注的介质流向箭头，确保进口端接上游来汽侧、出口端接冷凝水回收段，反向安装会直接导致疏水功能失效。内置的圆盘排放机构是整个装置的核心动作部件，其工作原理依托冷凝水与蒸汽的流速、密度差实现自动启闭：当管路内积存的冷凝水进入阀腔时，因冷凝水温度低、流速慢，圆盘上下腔无法形成足够压差，圆盘保持抬起状态，冷凝水可直接通过排放口排出；当新鲜蒸汽进入阀腔时，高速流动的蒸汽会在圆盘下方形成低压区，同时蒸汽进入圆盘上方的控制腔后建立压力，推动圆盘下压密封阀座，阻断蒸汽外泄；随着阀腔内蒸汽散热冷凝，上腔压力逐渐降低，冷凝水再次推起圆盘进入下一个排放循环，整个动作过程无需人工干预，

　　可连续自动完成阻汽排水作业。从安装边界来看，该类疏水装置的结构紧凑，Y型阀体的倾斜段预留了足够的拆装空间，安装时无需在阀体周边预留过大的操作空间，仅需保证顶部阀盖位置可容纳扳手转动即可，可适配水平、垂直等多种管路走向，不过垂直安装时需确保出口端朝下，避免冷凝水在阀腔内积存造成动作卡滞。在实际工程应用中，该类疏水装置广泛适配化工、食品、制药、热电等行业的低压饱和蒸汽系统，相比浮球式疏水阀，其对安装角度的容忍度更高，且整体体积更小，适合在空间紧凑的设备旁管路上布设；相比热静力式疏水阀，其动作响应速度更快，可及时排出刚形成的过冷度较低的冷凝水，避免换热设备内积水导致换热效率下降。设计建模过程中，对阀体内腔的流道做了圆弧过渡处理，

　　避免直角结构造成的介质冲蚀，同时对圆盘密封面做了平行度公差约束，确保密封时可完全贴合阀座密封面，减少蒸汽泄漏量；阀体外部的加强筋布局兼顾了结构强度与铸件成型工艺性，壁厚均匀可避免铸造过程出现缩孔、砂眼等缺陷，所有外部棱角均做了倒角处理，避免安装过程中划伤操作人员。需要注意的是，该类疏水装置在选型时需匹配上游管路的蒸汽压力、冷凝水排放量，不可直接按管路通径盲目选型，若选型排量不足会导致系统内冷凝水积存引发水击，选型过大则会造成阀件动作频次过高，加速密封面磨损缩短使用寿命；在管路投用前，需拆除装置进出口的防护堵头，同时将上游管路吹扫干净，避免焊渣、锈屑等杂物进入阀腔卡滞圆盘机构，造成疏水失效或蒸汽泄漏。
