Avcon二分之一英寸气动控制阀结构

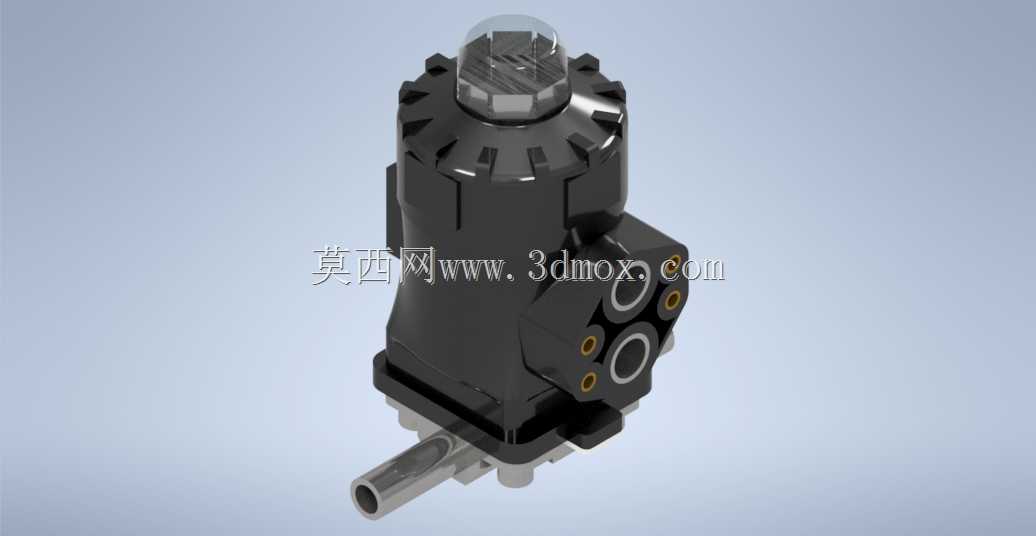

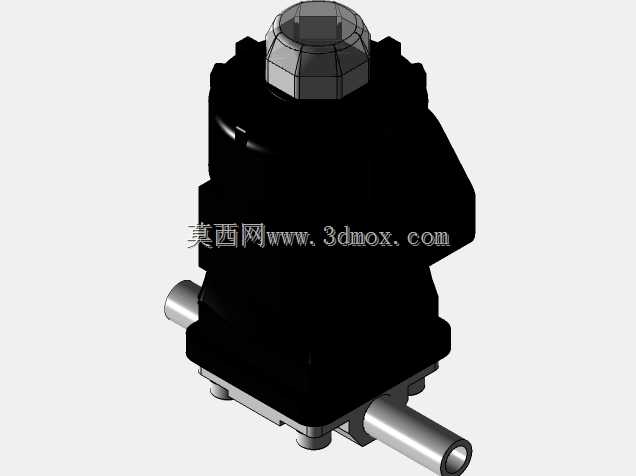

　　这款1/2"规格的气动阀，常被配置在轻工包装生产线的气路分支、机床气动夹具的供气管路、小型自动化装配工位的执行端气路中，作为气路通断与流向切换的核心控制元件，适配常规0.4-0.8MPa的工厂压缩空气供气压力区间，可直接驱动小口径气缸、气动夹爪这类终端执行件完成往复动作。从结构设计来看，阀体主体采用集成式块体结构，摒弃了传统分体阀组的多螺栓拼接形式，将进气口、两个工作气口、排气口全部集成在单侧安装面上，接口采用内螺纹连接形式，螺纹规格匹配常规1/2"气动软管快插接头的安装尺寸，安装时无需额外转接板，可直接通过阀体侧面的两个安装孔固定在设备机架或气路安装板上，安装面预留的密封槽可直接加装O型圈实现面密封，

　　减少了管路接头的泄漏点。顶部的调节端采用带防滑齿的锁紧结构，手动调试时无需额外工具即可旋转调节弹簧预紧力，调整完成后可通过顶部的锁紧帽锁死调节位置，避免设备运行过程中振动导致的压力漂移。侧置的伸出杆为手动应急操作端，当车间供气临时中断或电控系统故障时，可直接按压该杆实现阀的手动换向，方便设备检修与故障复位，杆部采用不锈钢材质，表面做了抛光处理，与阀体之间的密封采用双O型圈结构，长期往复按压也不会出现漏气问题。建模过程中对阀体内部的阀芯滑动腔、弹簧安装腔、密封件安装槽都做了等比例还原，所有配合面的公差参考常规气动阀的加工精度设置，阀芯与阀腔的配合间隙控制在0.02-0.04mm之间，既保证阀芯滑动顺畅，又能避免内部窜气。外形尺寸方面，

　　阀体主体的最大宽度不超过70mm，总高度含顶部调节帽约120mm，侧向伸出的操作杆长度约25mm，安装时预留的操作空间只需在阀体侧面留出30mm的间隙即可满足手动操作需求，不会占用过多设备内部的安装空间，适合在排布紧凑的设备气路中使用。阀体外部的防滑齿结构除了方便手动拆装锁紧帽，还能增加阀体表面的散热面积，长期高频换向时，阀体内因气体压缩产生的热量可通过齿状结构快速散出，避免密封件因长期高温出现老化失效。
