阀体零件三维结构设计练习模型

　　这款阀体零件的结构设计，完全围绕流体管路系统的实际工况需求展开，作为管路通断、流向调节的核心承载壳体，其结构合理性直接决定整套阀组的密封性能、承压能力与装配维护效率。从实际应用场景来看，这类阀体广泛适配中小通径的低压流体输送场景，涵盖民用给排水、小型工业循环管路、普通气动控制系统等领域，既可以作为截止阀的主体壳体，也可通过调整内部嵌件适配节流、止回等不同阀型的装配需求。

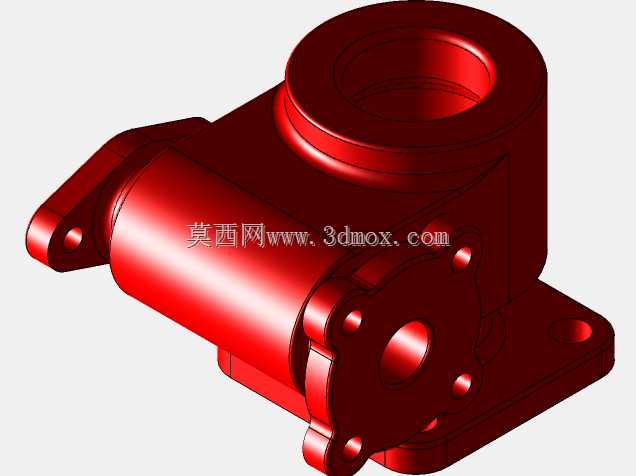

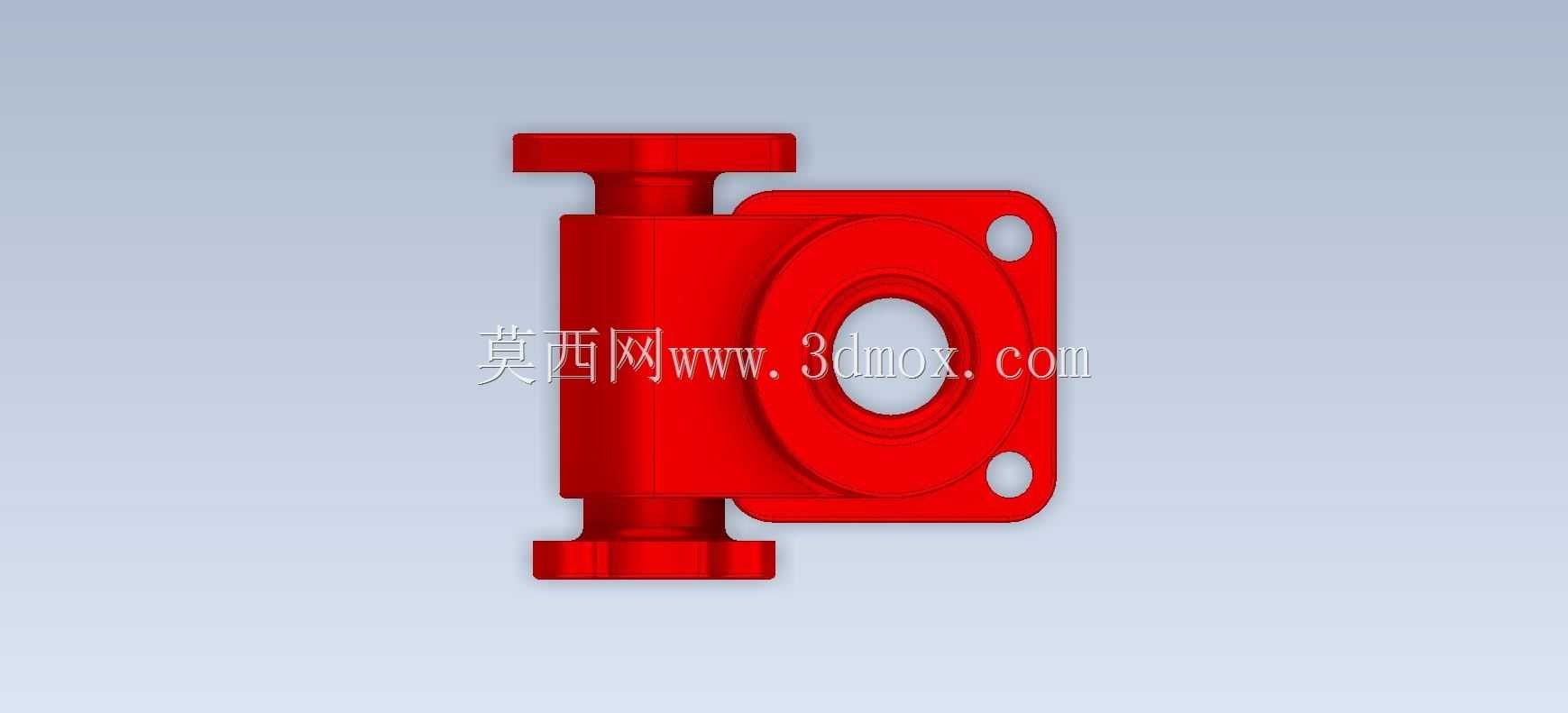

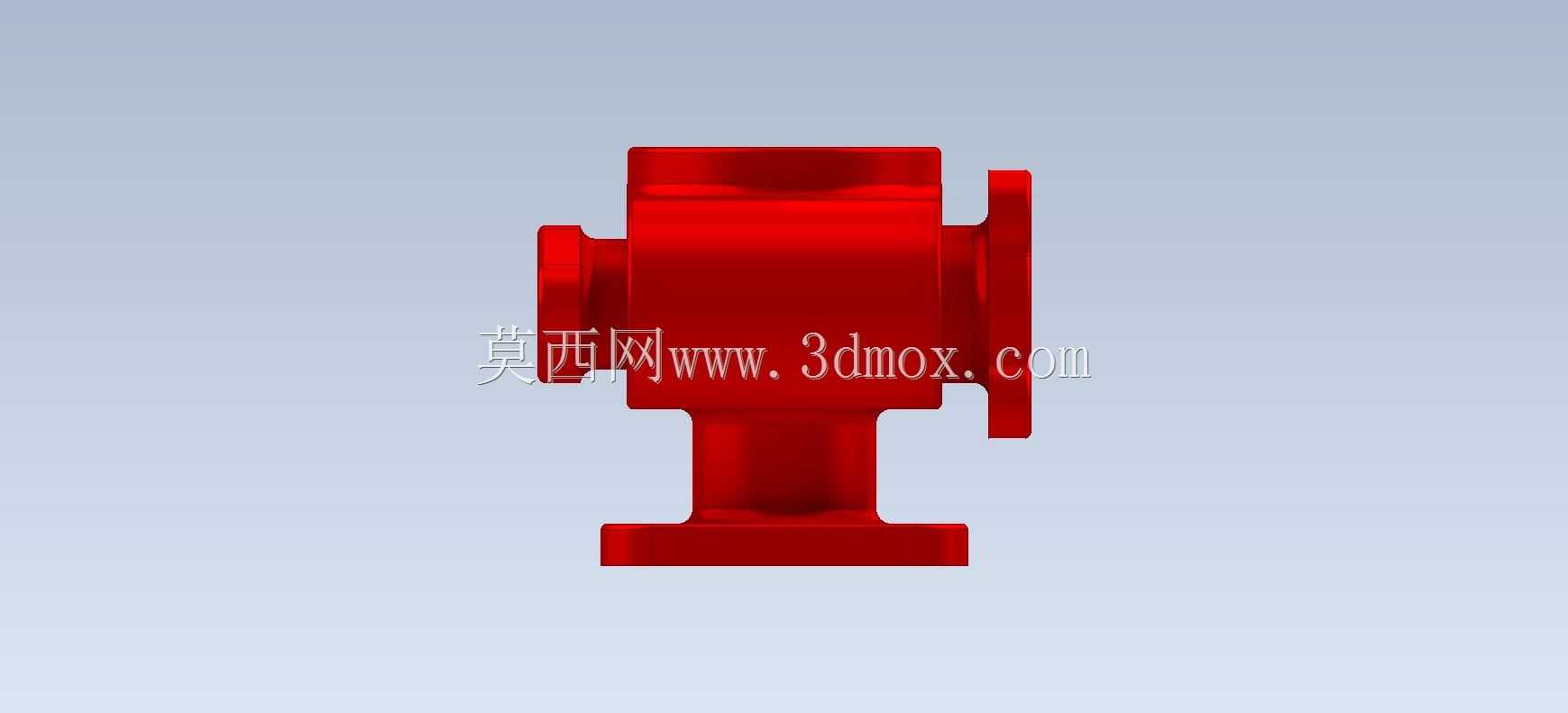

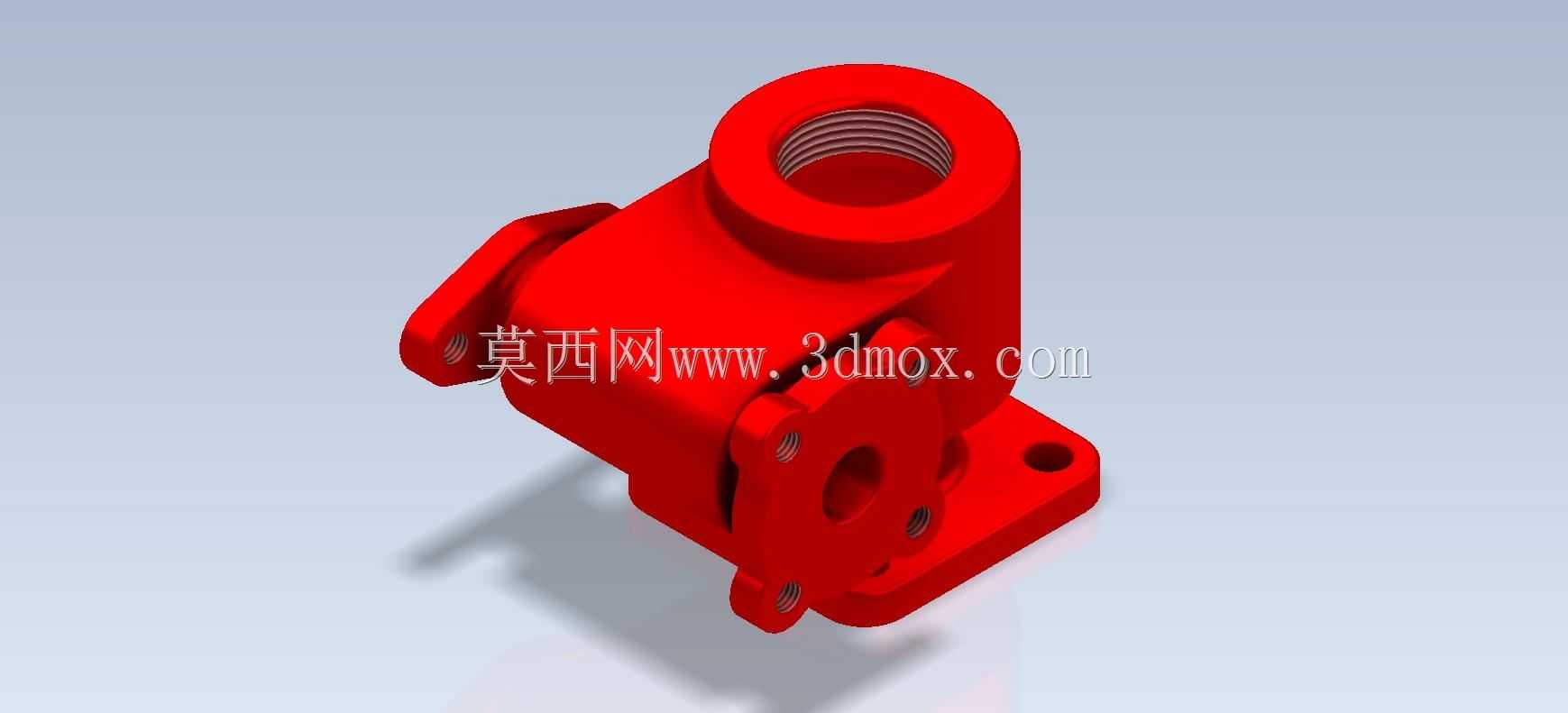

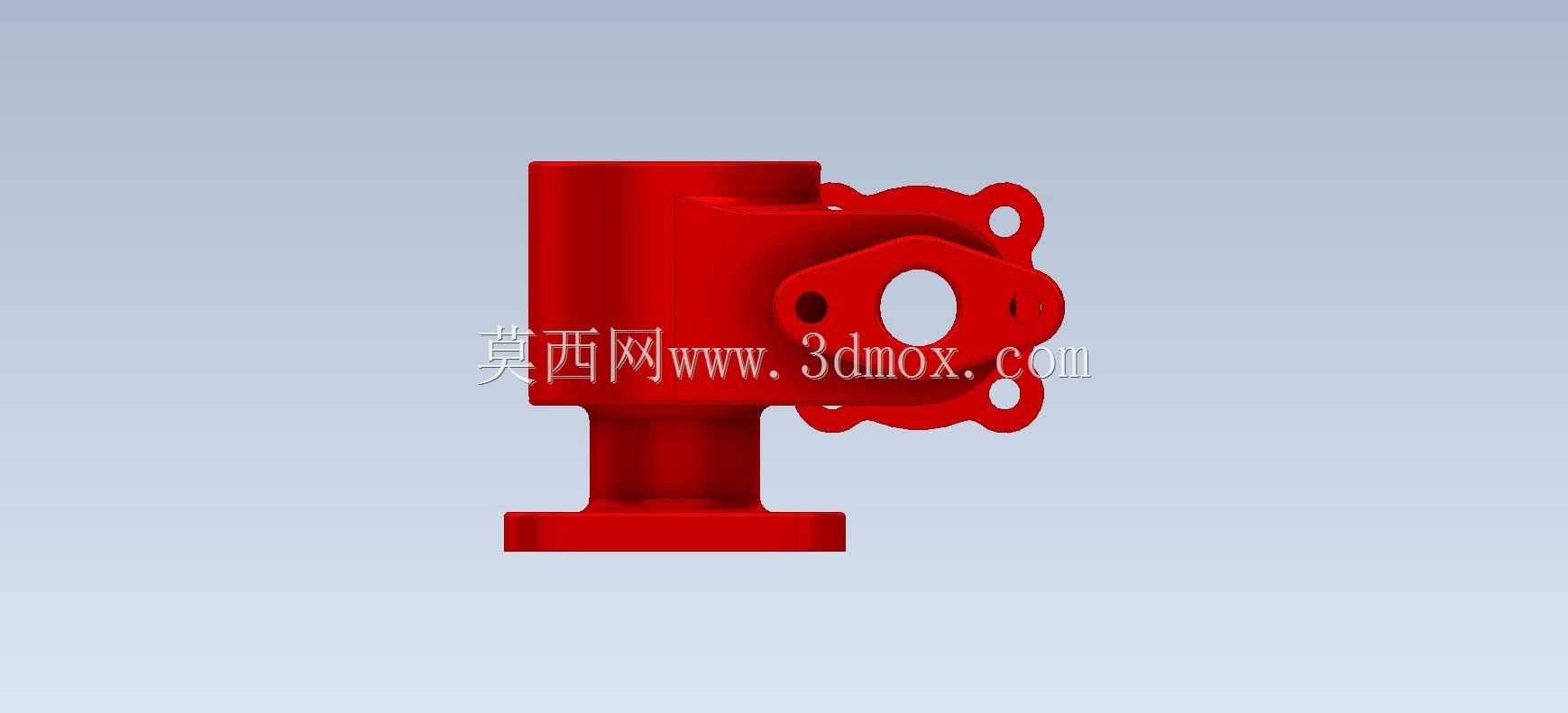

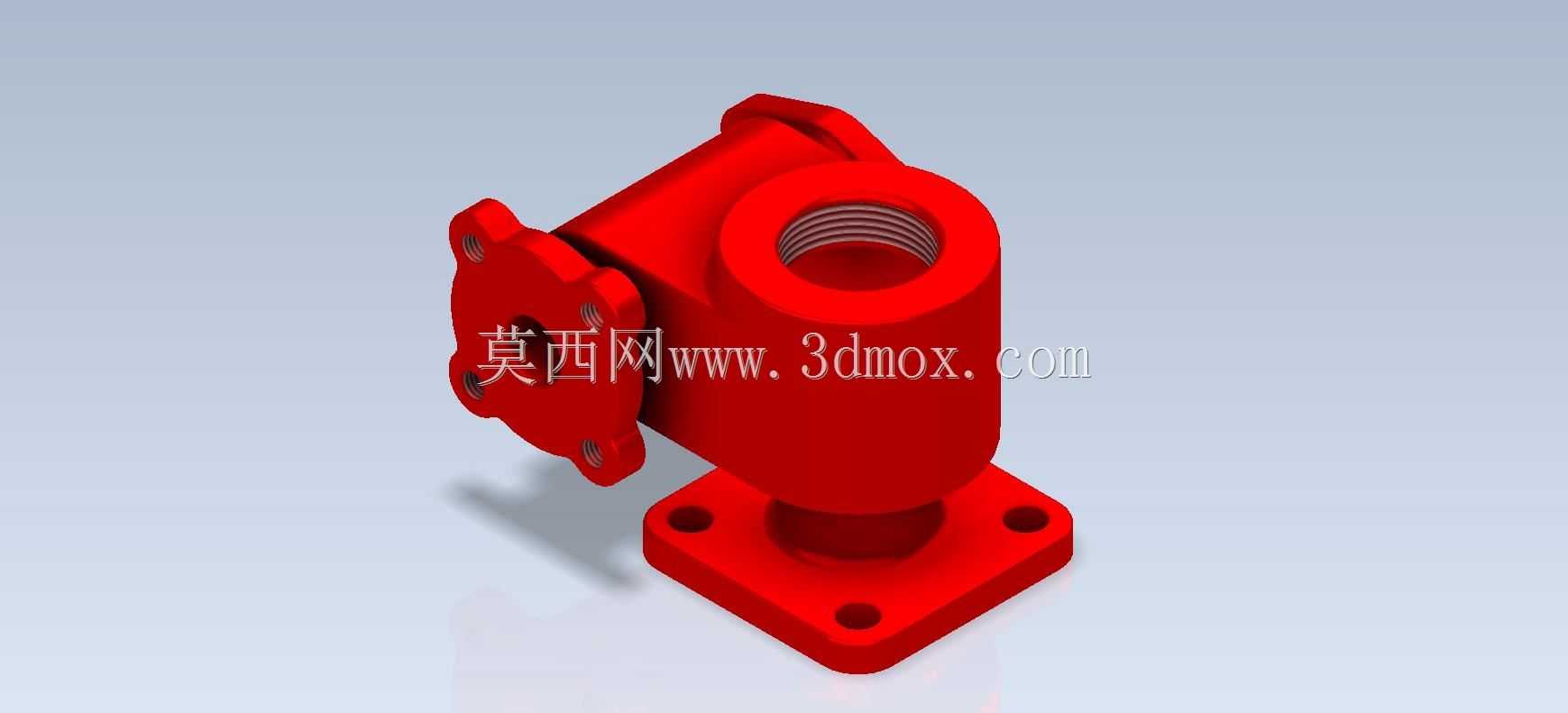

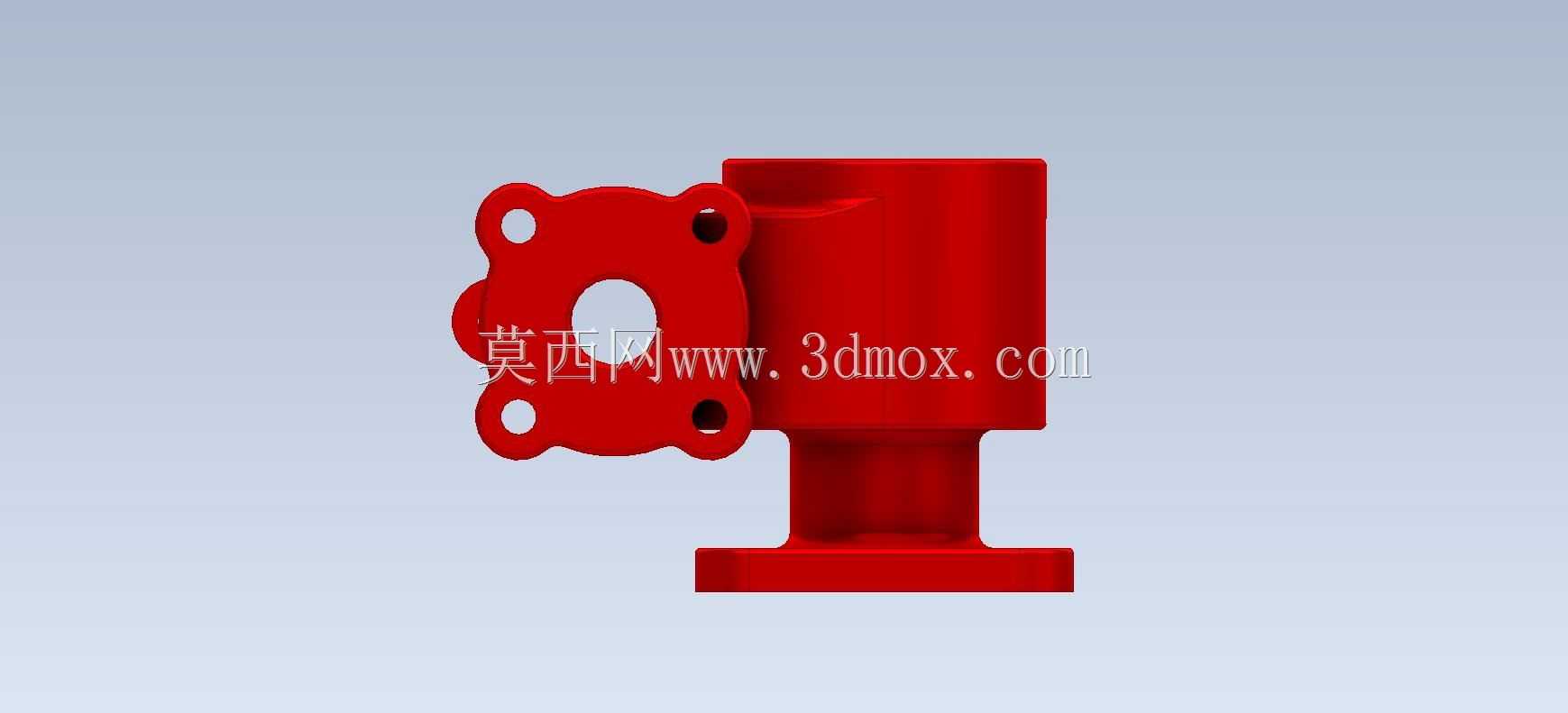

　　从结构功能特性来看，模型顶部设置的内螺纹接口为流体主入口，螺纹段预留了足够的啮合长度，能够保证与外接管路连接时的密封可靠性，避免螺纹啮合不足导致的渗漏、脱管风险；侧方伸出的带安装耳结构，是阀杆操纵组件的装配定位面，两个对称的安装凸耳上预留了螺栓过孔，可直接匹配标准紧固件实现阀盖、压盖组件的快速定位，装配时无需额外设计工装找正，能有效降低现场装配的对位难度。底部带安装孔的凸缘法兰为整个阀件的固定支撑结构，法兰面预留的两个安装孔可通过螺栓将阀体固定在设备支架或管廊基座上，安装孔的位置公差经过合理预留，能够适配现场安装时的小范围位置偏差，避免硬对接导致的壳体应力集中。

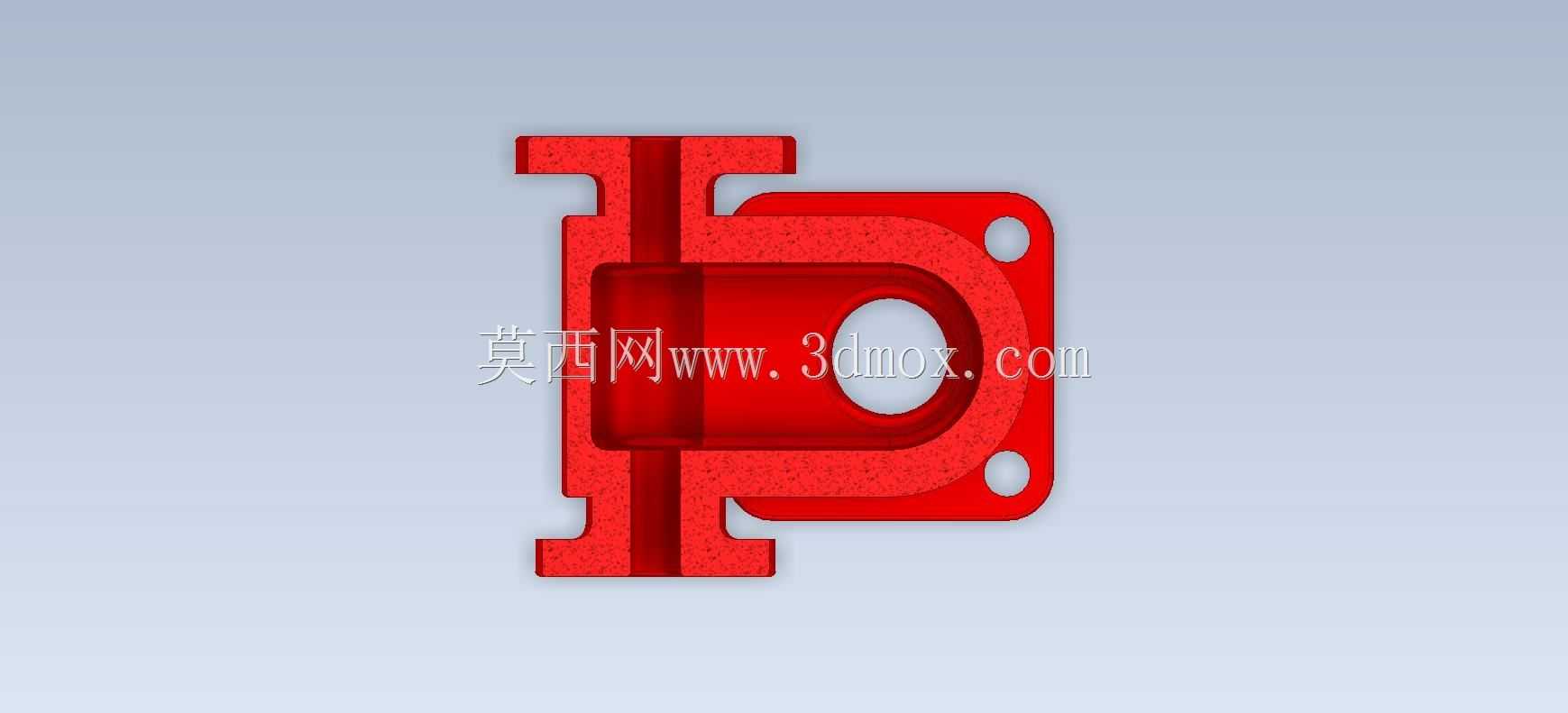

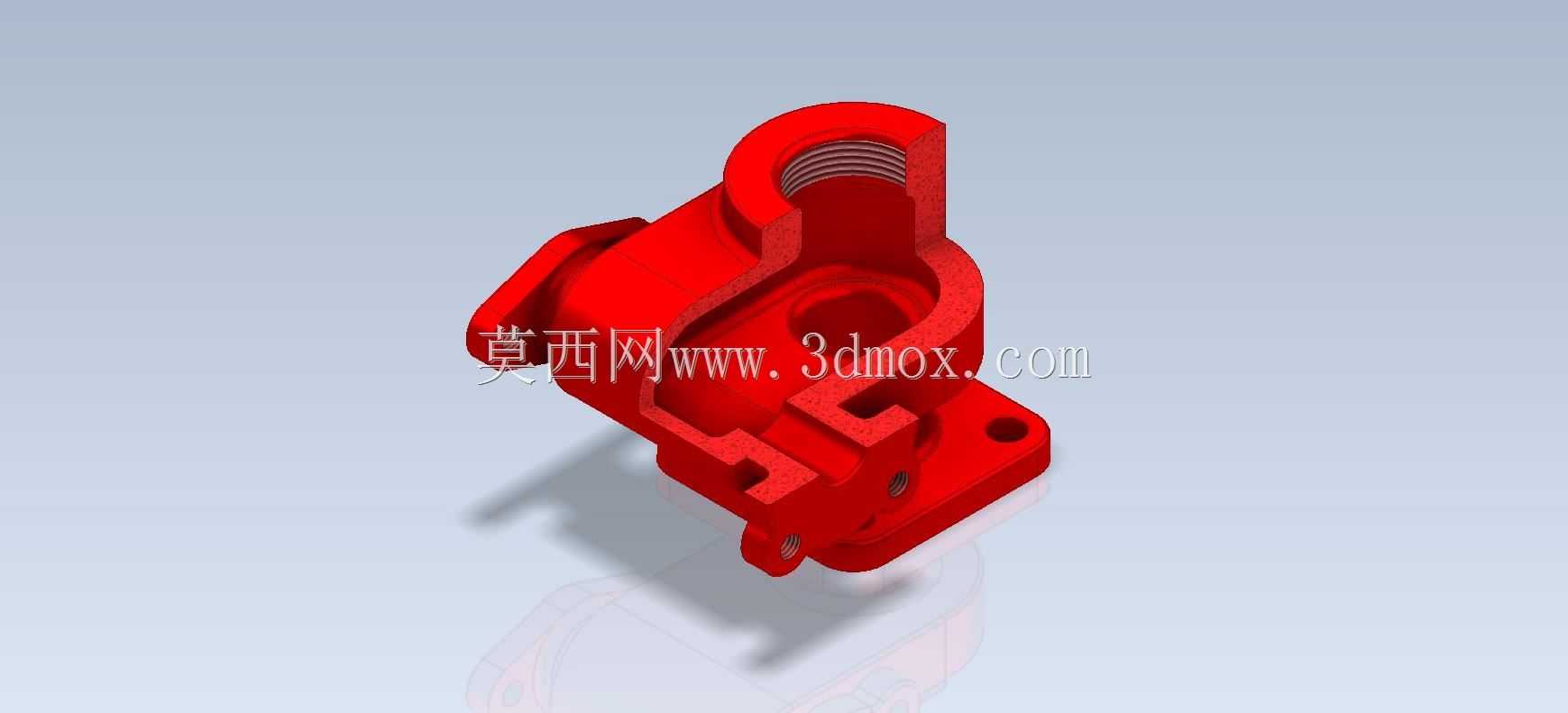

　　设计思路上，整个壳体采用等壁厚铸造工艺适配结构，主体壁厚保持均匀过渡，所有转角位置均设置了铸造圆角，既能够避免铸造过程中出现的缩孔、冷隔等缺陷，也能减少承压时的应力集中点，提升壳体的耐压疲劳寿命。侧方的凸台结构为内部流道的加工工艺孔封堵位，在完成内部流道的机加工后，可通过堵头实现密封，这种结构设计能够大幅降低异形流道的加工难度，无需采用复杂的特殊刀具即可完成内部型腔的加工，有效控制零件的加工成本。

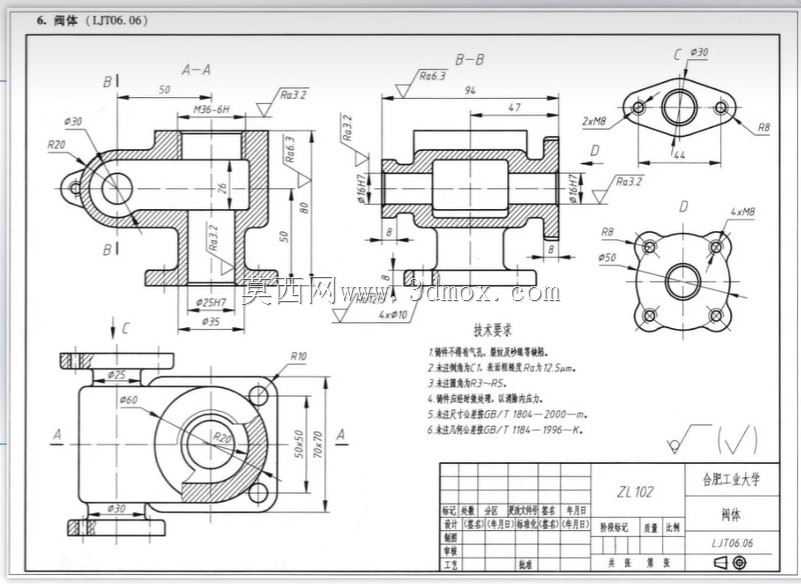

　　从安装边界尺寸来看，顶部接口的公称通径匹配常规4分至6分的管路规格，底部安装法兰的孔距符合通用小型阀件的安装尺寸规范，侧方操纵组件的安装位与主流手动阀杆组件的尺寸完全兼容，整体外形无突兀的外伸结构，安装时所需的操作空间较小，能够适配空间紧凑的管路排布场景。壳体的各个密封面均预留了合理的机加工余量，建模时已经考虑了铸造拔模斜度，拔模方向与模具开模方向保持一致，无需后续额外调整即可直接用于铸造模具的设计参考。

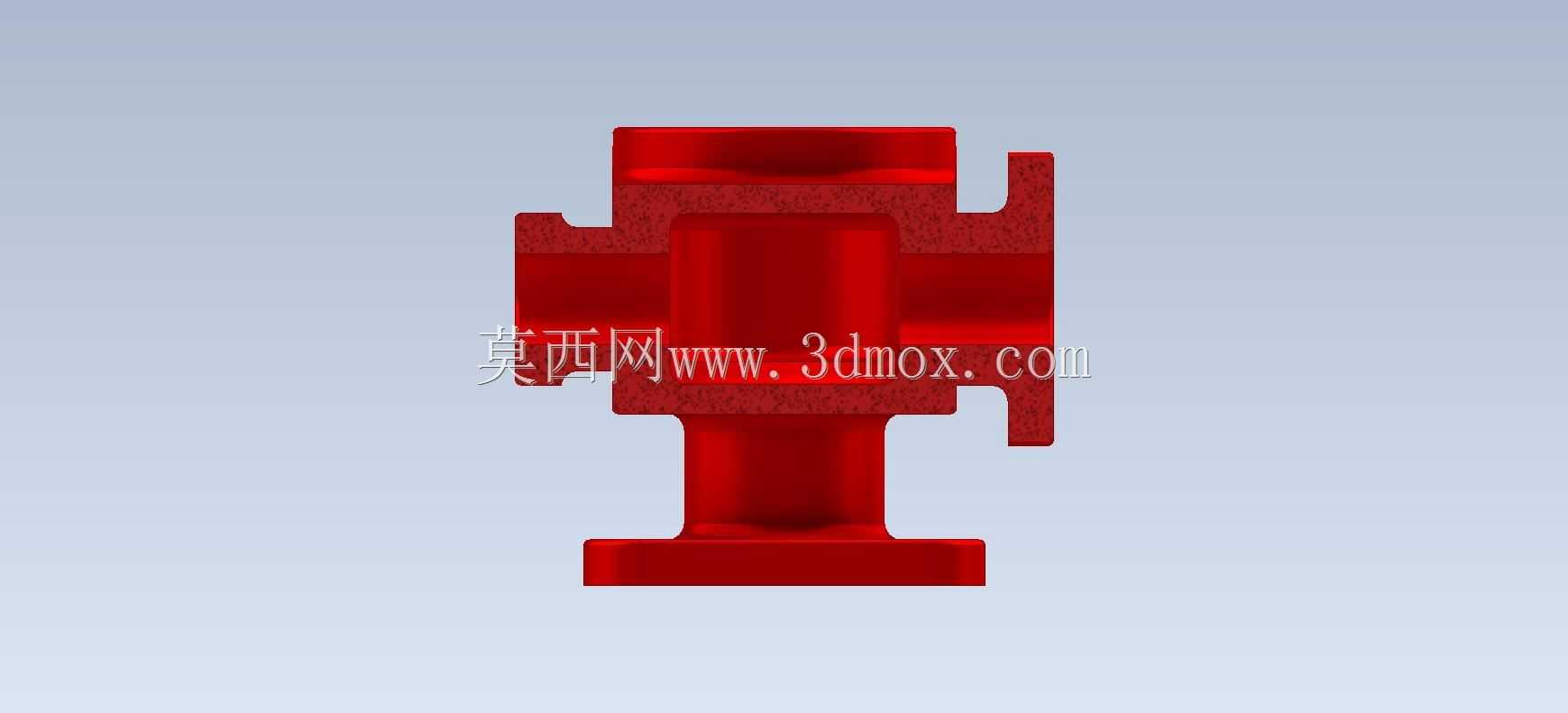

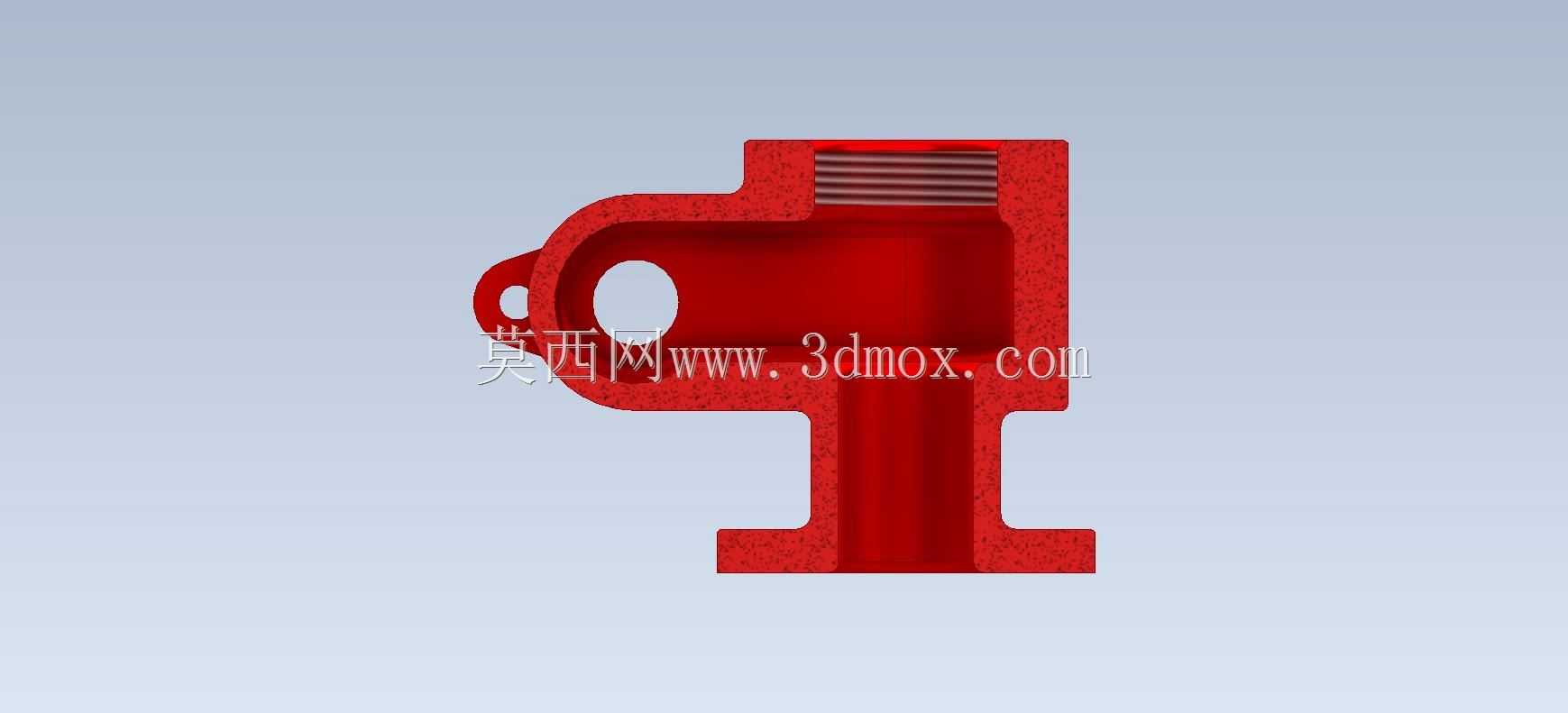

　　在细节结构处理上，所有螺纹接口的端面都预留了密封垫圈的安装沉位，装配时可直接放入标准密封垫，无需额外加工密封槽；各个安装凸台的高度经过合理计算，既保证了螺栓连接时的足够啮合长度，也避免了凸台过高导致的材料浪费与结构冗余。内部流道采用平滑过渡设计，没有直角急转弯结构，能够减少流体通过时的阻力损失，降低流道内的湍流、气蚀风险，延长阀件的实际使用寿命。
