安装盒大螺母自动拧紧机架结构设计

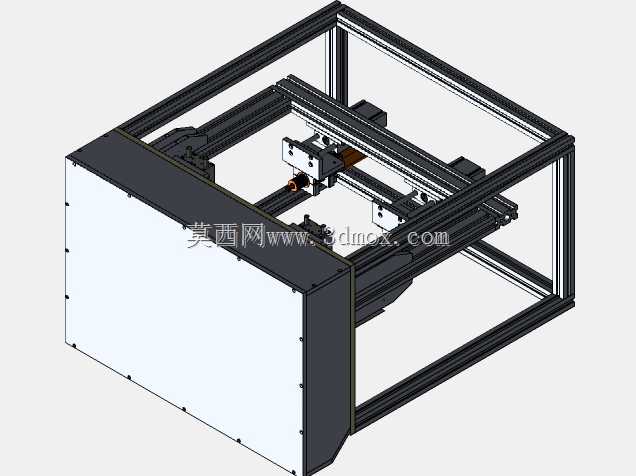

　　这套结构针对电气安装盒组装工序里的大螺母锁付需求开发，日常产线里人工拧这类规格偏大的盒体安装螺母，不仅握持发力难度高，不同作业人员的锁紧扭矩偏差能到30%以上，很容易出现盒体密封面压合不均、螺母滑牙或者后期松脱的问题，尤其在批量装配的工位，人工操作的节拍波动会直接拖慢整段产线的流转效率。整套设备的承载框架采用标准工业铝型材拼接搭建，选型时优先考虑了型材的截面抗弯模量，因为拧紧作业过程中电批会产生持续的反扭矩，型材拼接处采用内置角码加端面螺栓的双重固定方式，避免长期作业后框架出现连接松动、整体晃动的问题，框架的外围安装尺寸适配现有产线的工位预留空间，底部预留了和线体工装板对接的安装孔位，不需要对现有产线做大规模改造就能直接嵌入工位使用。

　　核心执行部分采用双轴直线导轨传动布局，X轴负责带动拧紧头沿安装盒的排布方向横向移动，Z轴负责完成拧紧头的下压进给动作，两个轴的传动都选用了同步带加线性滑轨的组合，既保证了移动过程的顺畅度，也能控制整体的制造成本，滑轨的选型根据拧紧头的重量加上下压过程的反作用力计算额定动载荷，预留了1.8倍的安全系数，避免长期往复运动后出现导轨磨损、定位精度下降的问题。拧紧头的安装座设计了快换接口，针对不同规格的大螺母，可以快速更换对应的套头，不需要拆解整个传动模组，适配同系列不同尺寸安装盒的锁付需求。

　　前端的作业工位设置了盒体定位挡边，依靠型材框架上安装的可调式定位块，能快速适配不同长宽尺寸的安装盒装夹，定位块的固定采用T型螺栓加滑块螺母的方式，调整位置时只需要松开螺栓就能沿型材槽道滑动，调整到位后直接锁紧即可，不需要额外打孔加工。设备的正面预留了电气元件安装面板，用来布置扭矩控制器、启停按钮以及状态指示灯，面板和铝型材框架之间采用可拆卸式连接，后期维护电气元件时可以直接将整个面板拆下，不用拆解主体框架结构。

　　在设计这套结构的时候，特意将所有的传动走线都布置在铝型材的内置槽道里，外侧用线槽盖板封挡，避免作业过程中线缆被移动的模组剐蹭，也能减少车间粉尘、切削液对线束的侵蚀，延长电气元件的使用寿命。Z轴的下限位设置了软限位加硬限位的双重保护，软限位依靠伺服系统的位置参数设定，硬限位采用聚氨酯缓冲块加行程开关的组合，防止程序异常时拧紧头过度下压撞坏安装盒或者模组本身。整套结构的重心经过配平计算，整体重心落在框架底部的中心区域，即使在高速往复移动的过程中，设备也不会出现明显的晃动，不需要额外做地面地脚固定，方便产线调整布局时整体移位。

　　实际作业过程中，人工只需要将预装了螺母的安装盒放到定位工位上，按下启动按钮，模组就会自动带动拧紧头移动到对应螺母的位置，下压到设定扭矩后自动反转回退，依次完成所有螺母的锁付作业，整个锁付过程的扭矩偏差可以控制在5%以内，既保证了每个螺母的锁紧力一致，也能将单工位的作业节拍稳定在固定区间，不会因为人员疲劳出现效率下降的问题。框架后侧预留了扩展接口，如果后续需要增加自动上下料机构，只需要在对应型材位置加装连接支架就能直接对接，不需要重新设计主体承载结构。
