A17038产品双平台自动锁螺丝设备结构

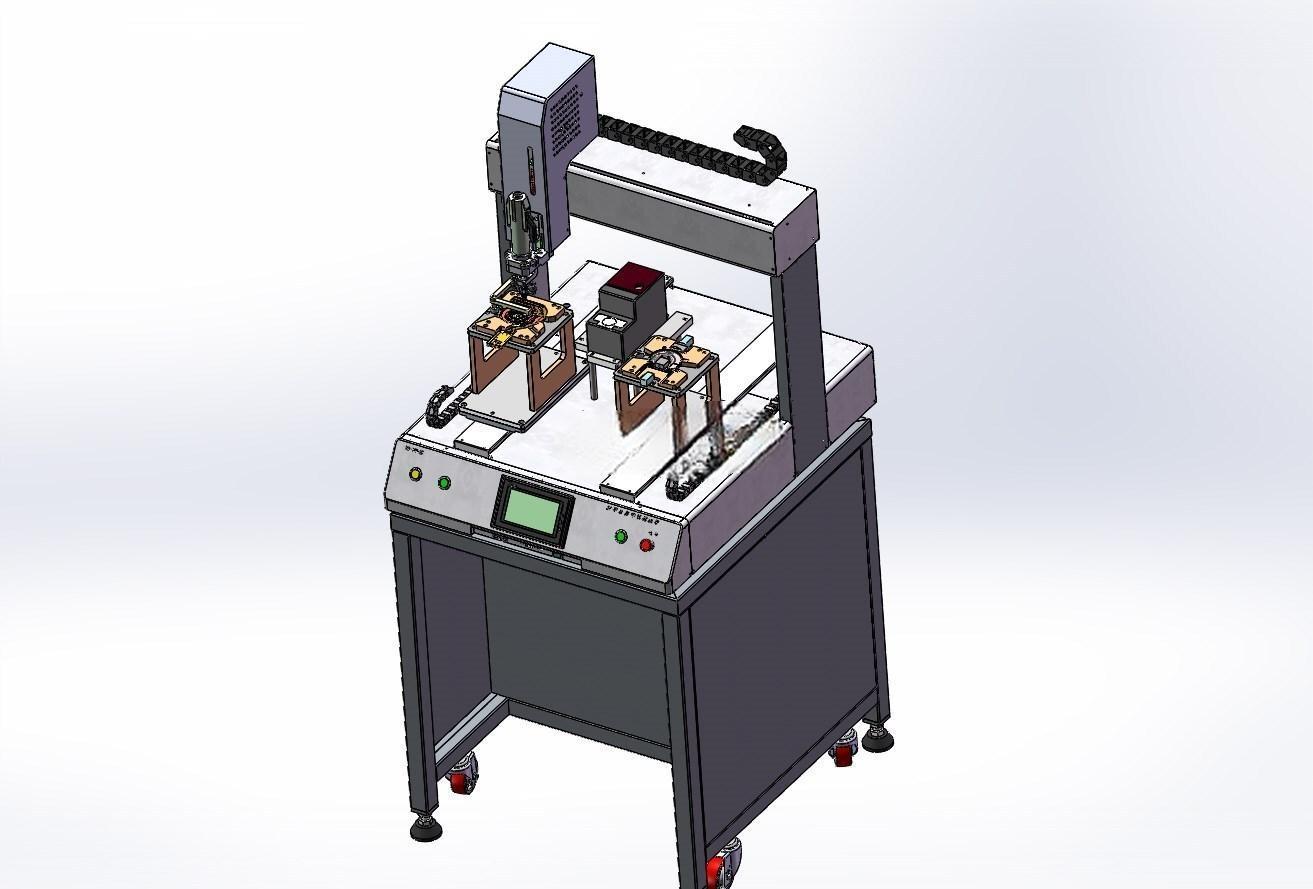

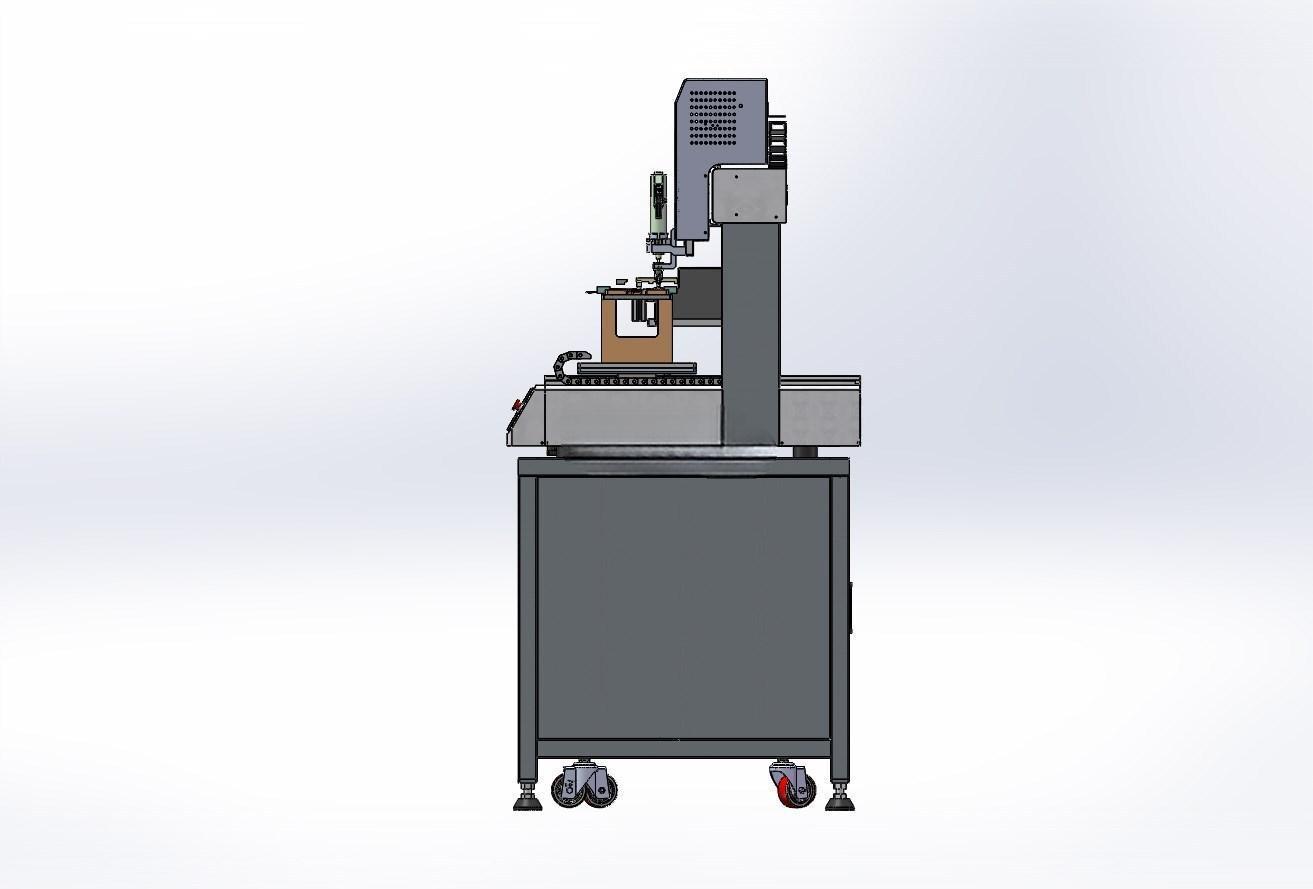

　　在消费电子、小型五金零部件的批量装配产线中，锁螺丝工序长期占据装配工位近三成的作业时长，传统人工手持电批锁付的模式不仅存在扭力一致性差、螺丝漏锁浮锁的问题，也难以匹配快节拍的产线流转需求，这款针对A17038产品开发的自动锁螺丝设备，正是瞄准小规格特定产品的锁付痛点做的定向结构设计。从整体布局来看，设备采用落地式柜式机架结构，底部配置万向脚轮与可调支撑脚，既方便产线内的转场移位，也能在设备就位后调平抵消地面平整度误差，避免高速移动锁付时出现整机晃动影响锁付精度；机架上部预留的电气安装腔可以将伺服驱动器、IO控制模块、供螺丝机的控制单元全部内置，避免走线外露带来的现场安全隐患，也能减少车间粉尘对电气元件的侵蚀。

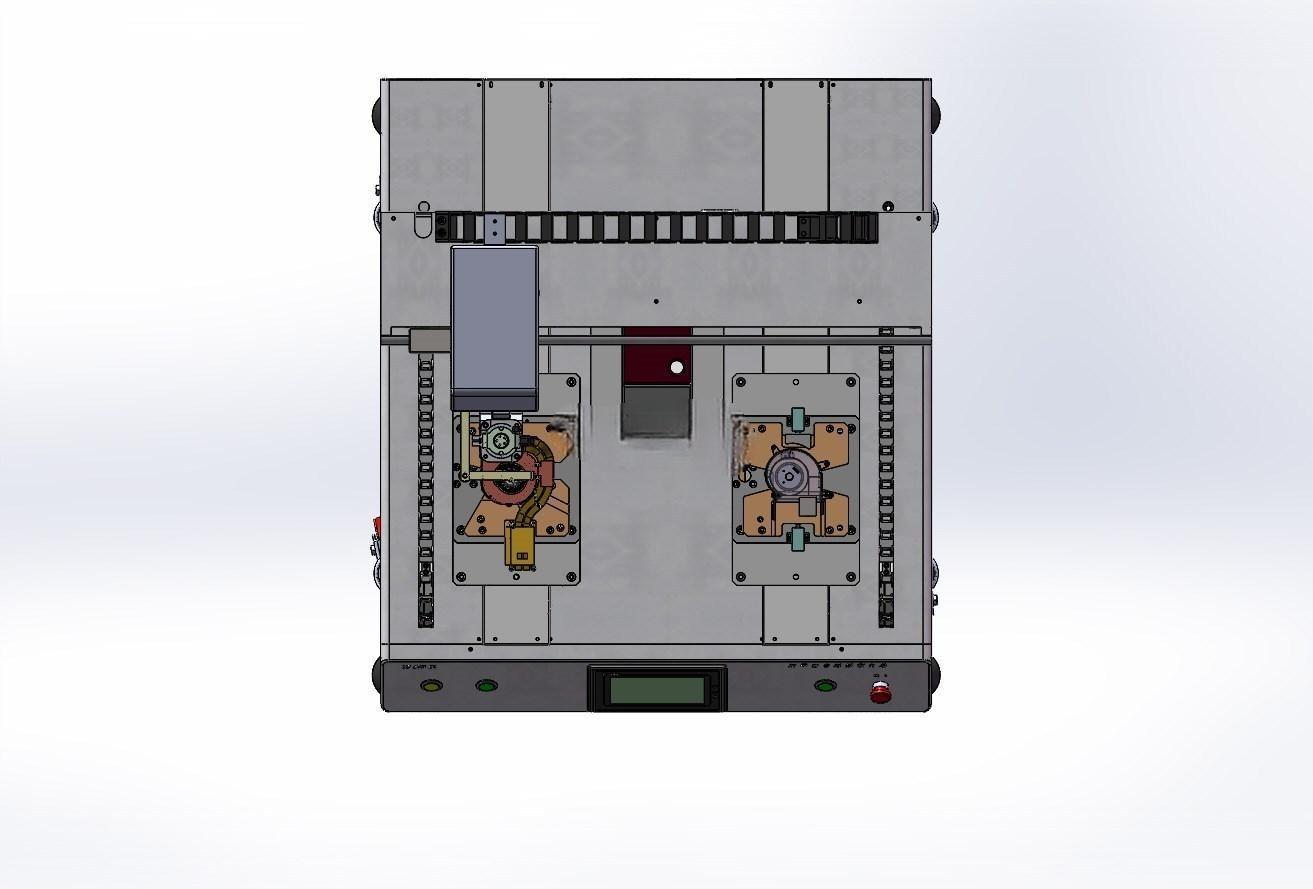

　　核心执行部分采用三轴直角坐标移动架构，X轴承担锁付头的横向工位切换，覆盖双平台上所有产品的锁付点位行程，Y轴负责锁付工位的前后进给，Z轴则搭载锁付电批完成下压锁付、锁付完成抬升的动作，三轴均采用伺服电机搭配线性导轨的传动组合，重复定位精度可以控制在0.02mm以内，足够覆盖小规格螺丝的锁付对位要求。和常规单平台锁螺丝机不同，这款设备设计了双平台供料结构，当其中一个平台的产品完成锁付后，锁付头可以快速移动到另一平台继续作业，操作人员只需要在设备外侧完成已锁付产品的下料、待锁付产品的上料即可，完全消除了等待上下料的空行程时间，大幅提升单台设备的作业效率。设备配置的产品定位治具是针对A17038产品的外形轮廓做的仿形设计，

　　能快速完成产品的装夹定位，不需要额外做位置校准，治具上预留的避让槽刚好对应产品上所有螺丝锁付点位，不会出现电批与治具干涉的问题。锁付电批搭配了自动送螺丝机构，螺丝会通过送料管自动输送到电批批嘴位置，不需要人工手动取螺丝放料，Z轴下压锁付时可以实时反馈扭力数值，一旦出现螺丝滑牙、锁付扭力不达标的情况会即时触发报警，避免不良品流向下一工序。从安装边界来看，设备整体占地尺寸控制在小型装配工位的适配范围内，不需要对现有产线做大规模改造就可以直接嵌入原有装配流程，操作面板设置在设备正面的易操作高度，作业人员经过简单培训就可以完成参数调整、日常维护的操作，设备的维护点都做了外露设计，日常更换批嘴、清理送料轨道残留螺丝都不需要拆解大面积的外壳护板，能有效降低设备的日常维护耗时。
