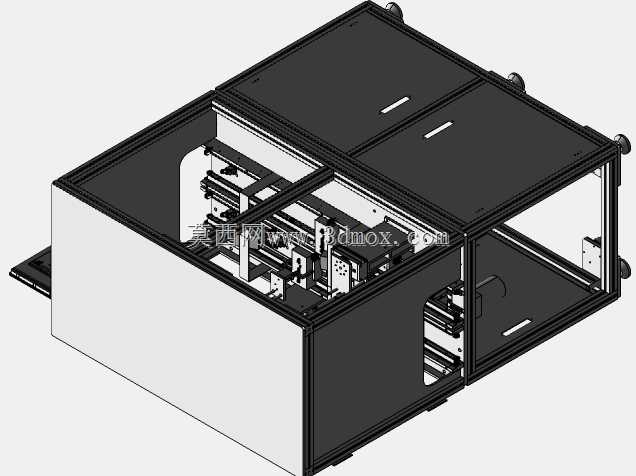

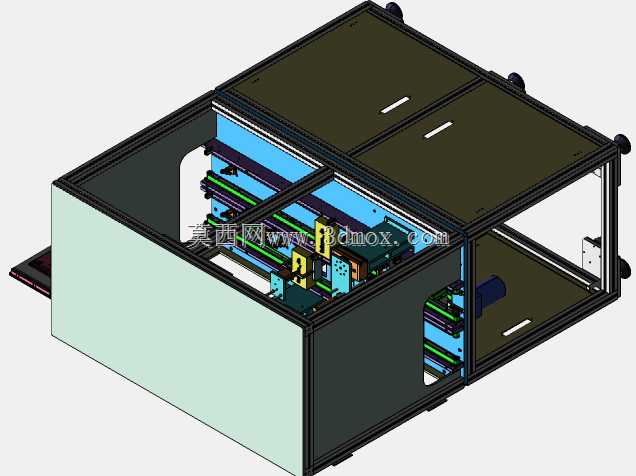

礼品盒在线称重扫描输送设备结构

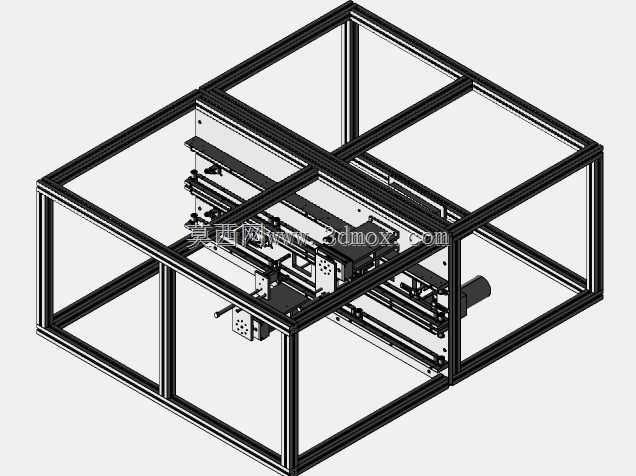

　　在快消品包装后段的生产流转环节，很多企业都会遇到成品包装缺件、漏装、重量不符的问题，靠人工抽检不仅效率低，还容易出现漏检，导致不合格品流入下游仓储或终端渠道，带来客诉与品牌损失。这类称重扫描输送设备，就是专门对接包装线末端，在产品连续输送的过程中同步完成重量核验、外观信息扫描的核心工位设备，不需要人工干预就能实现全检，适配日化、食品、礼品类盒装产品的在线检测需求。

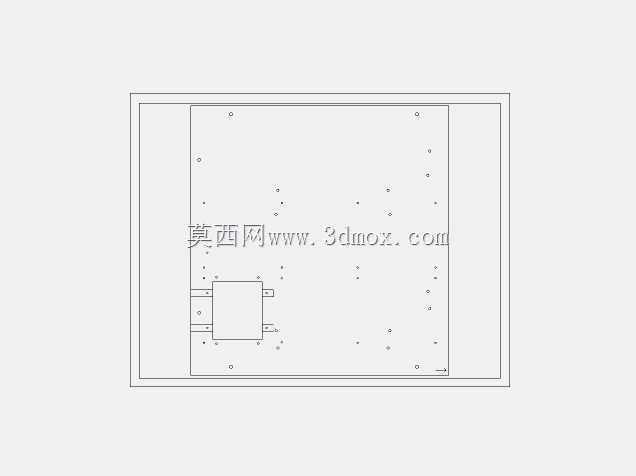

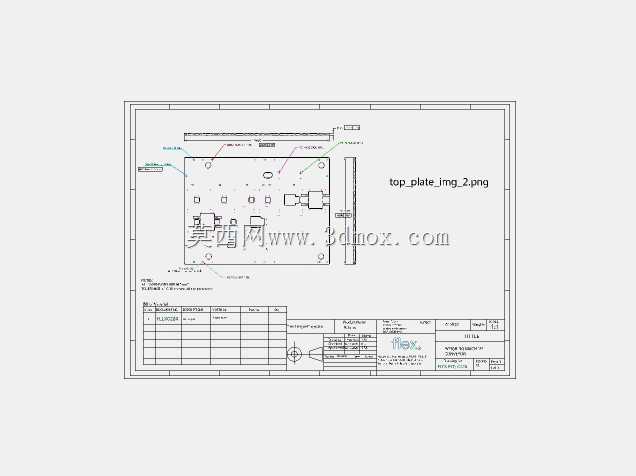

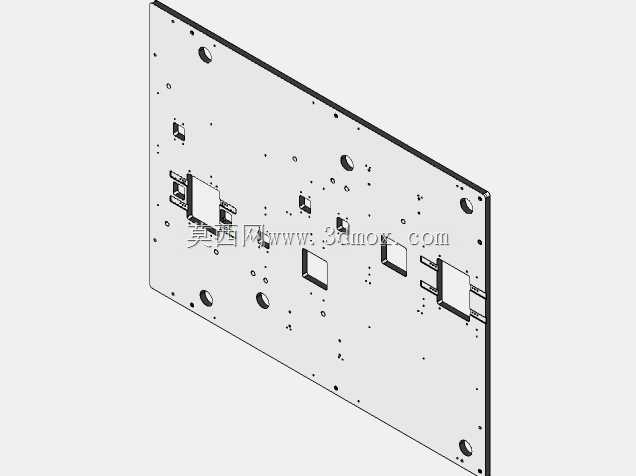

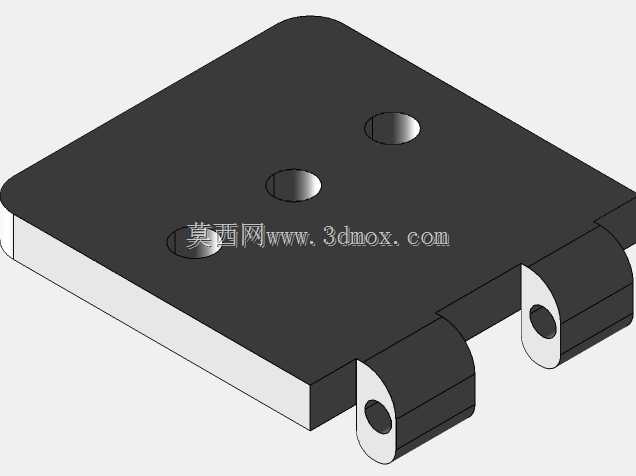

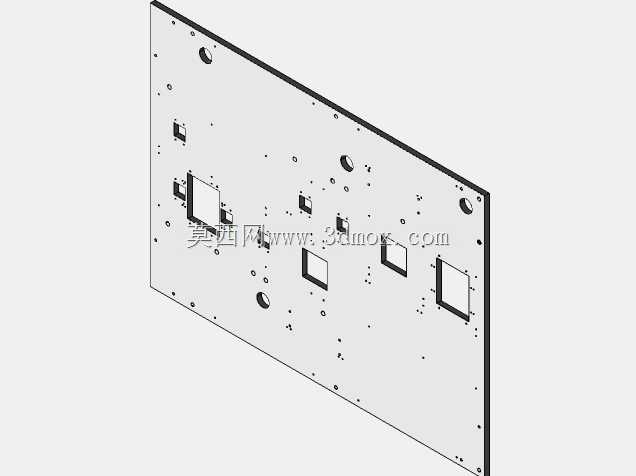

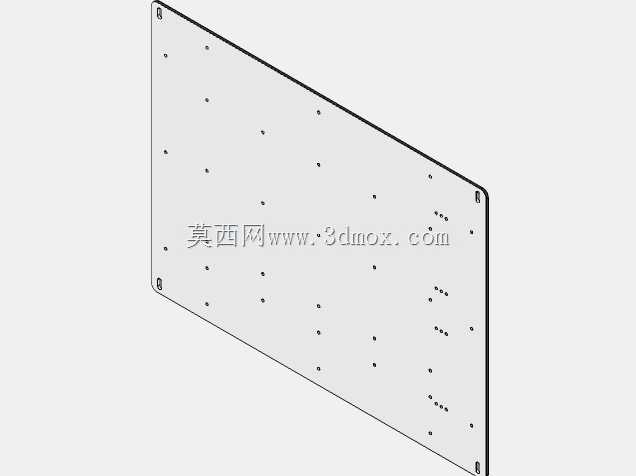

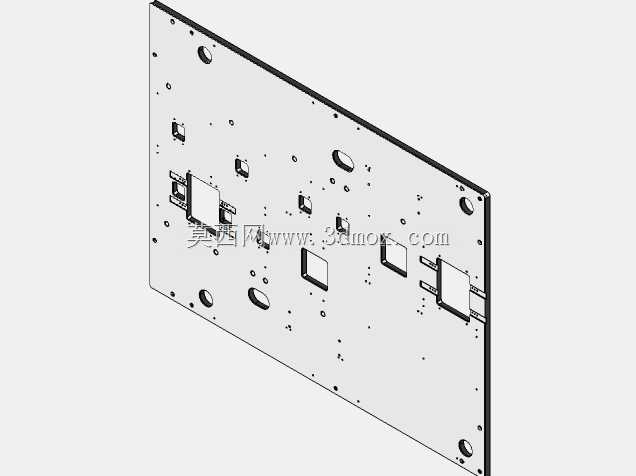

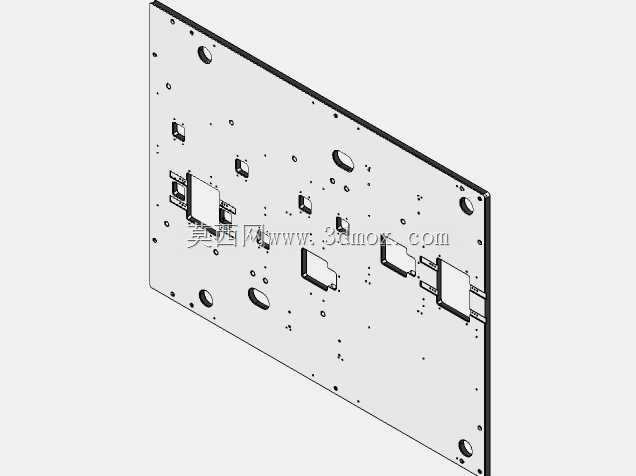

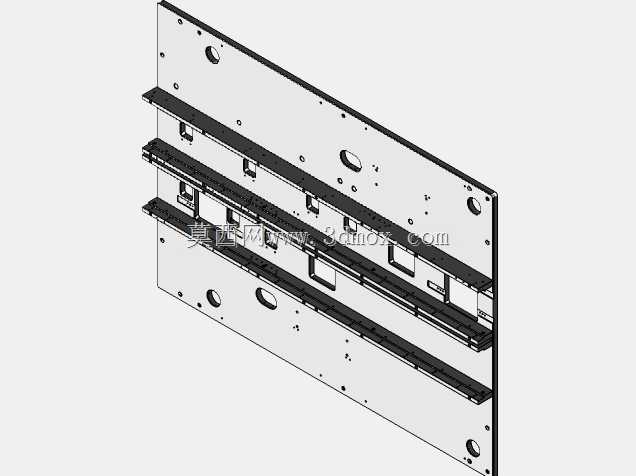

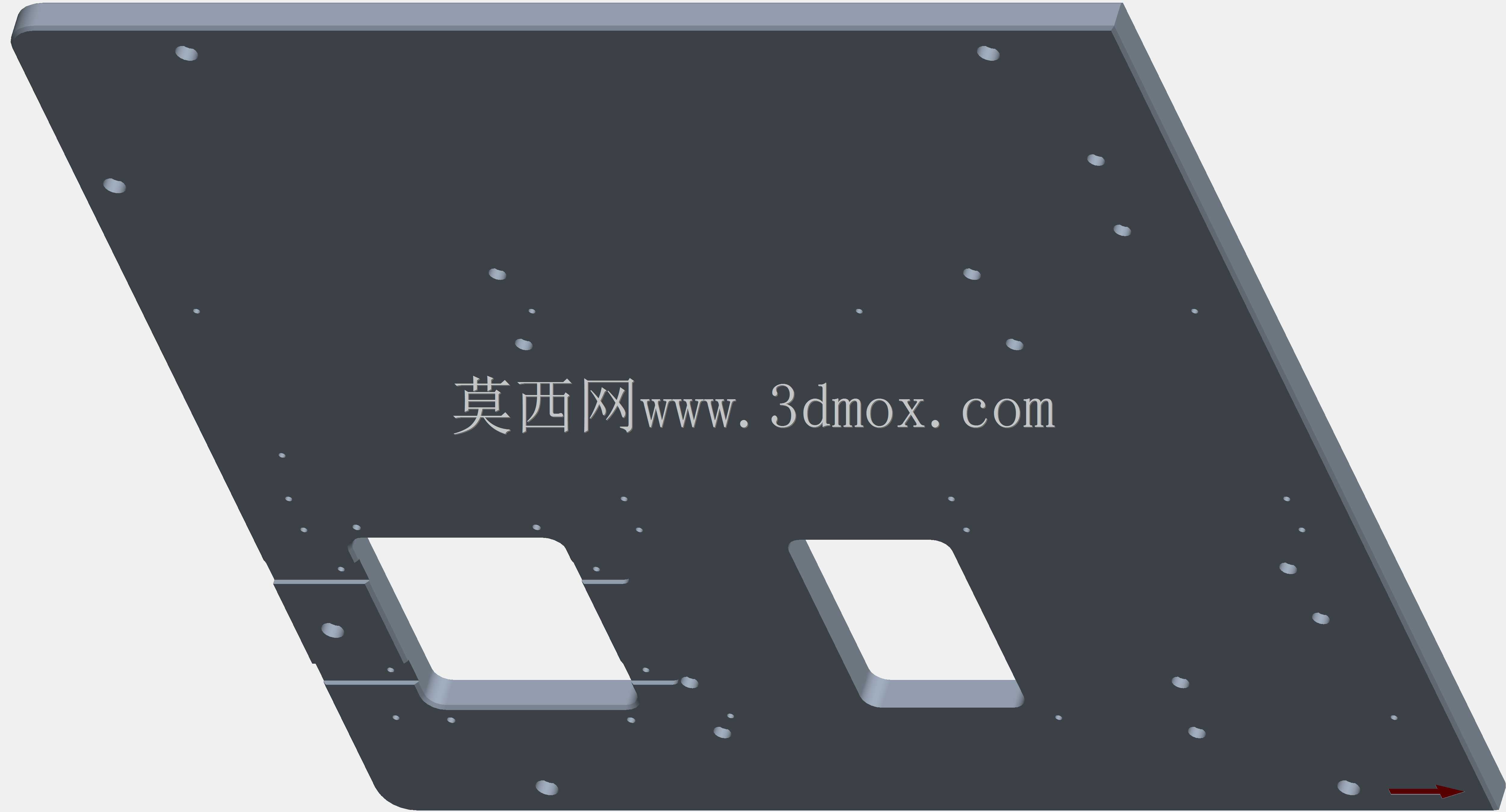

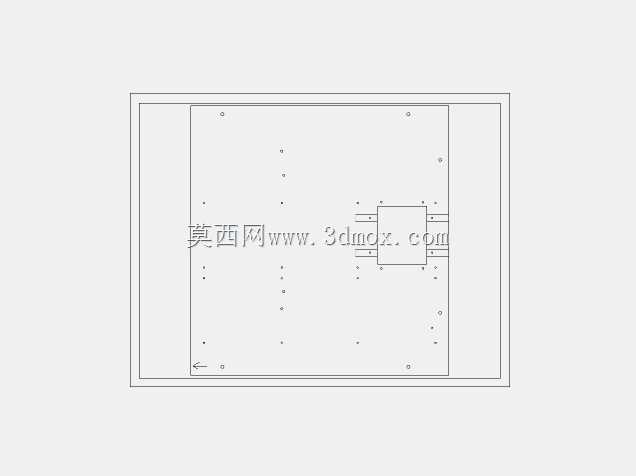

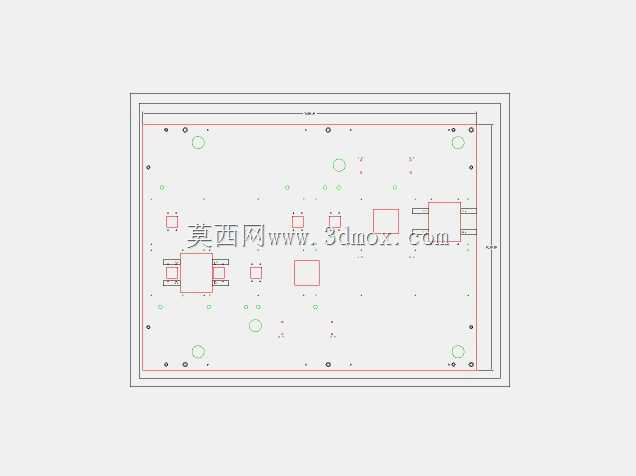

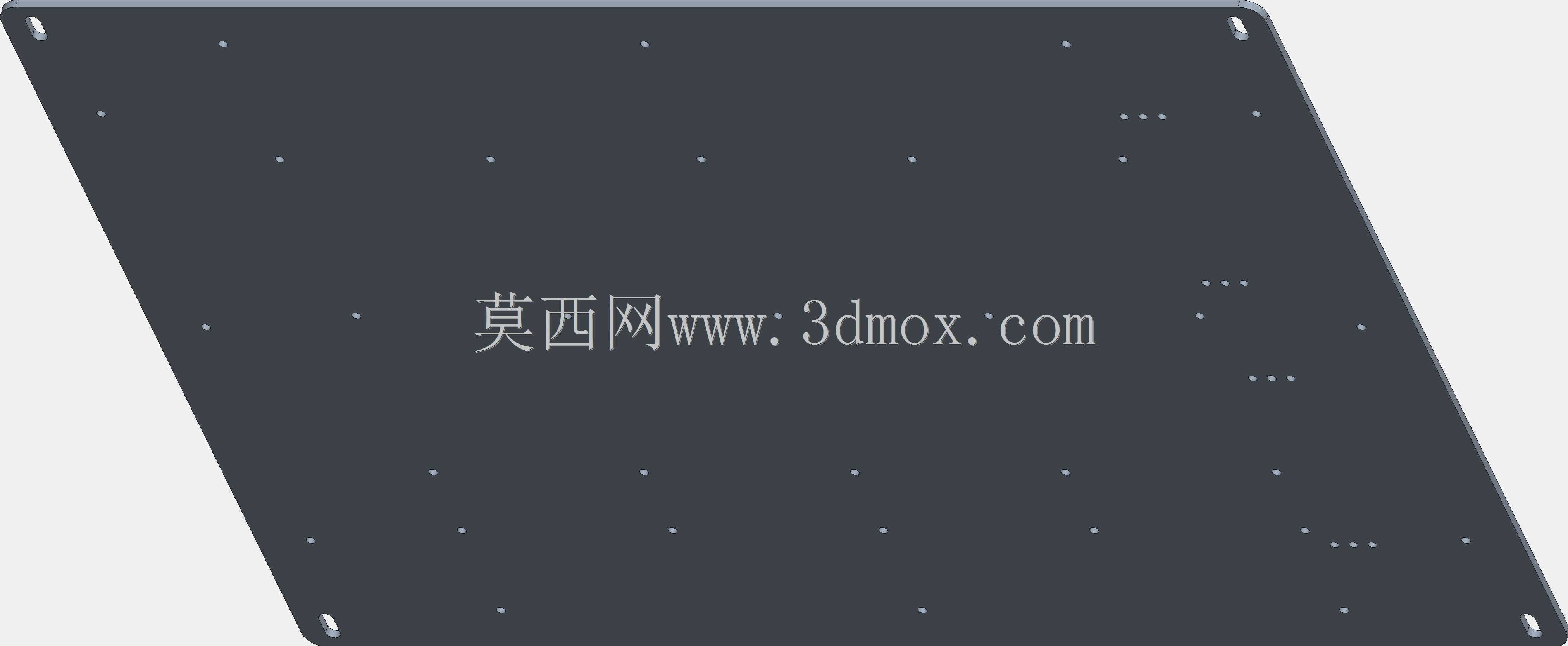

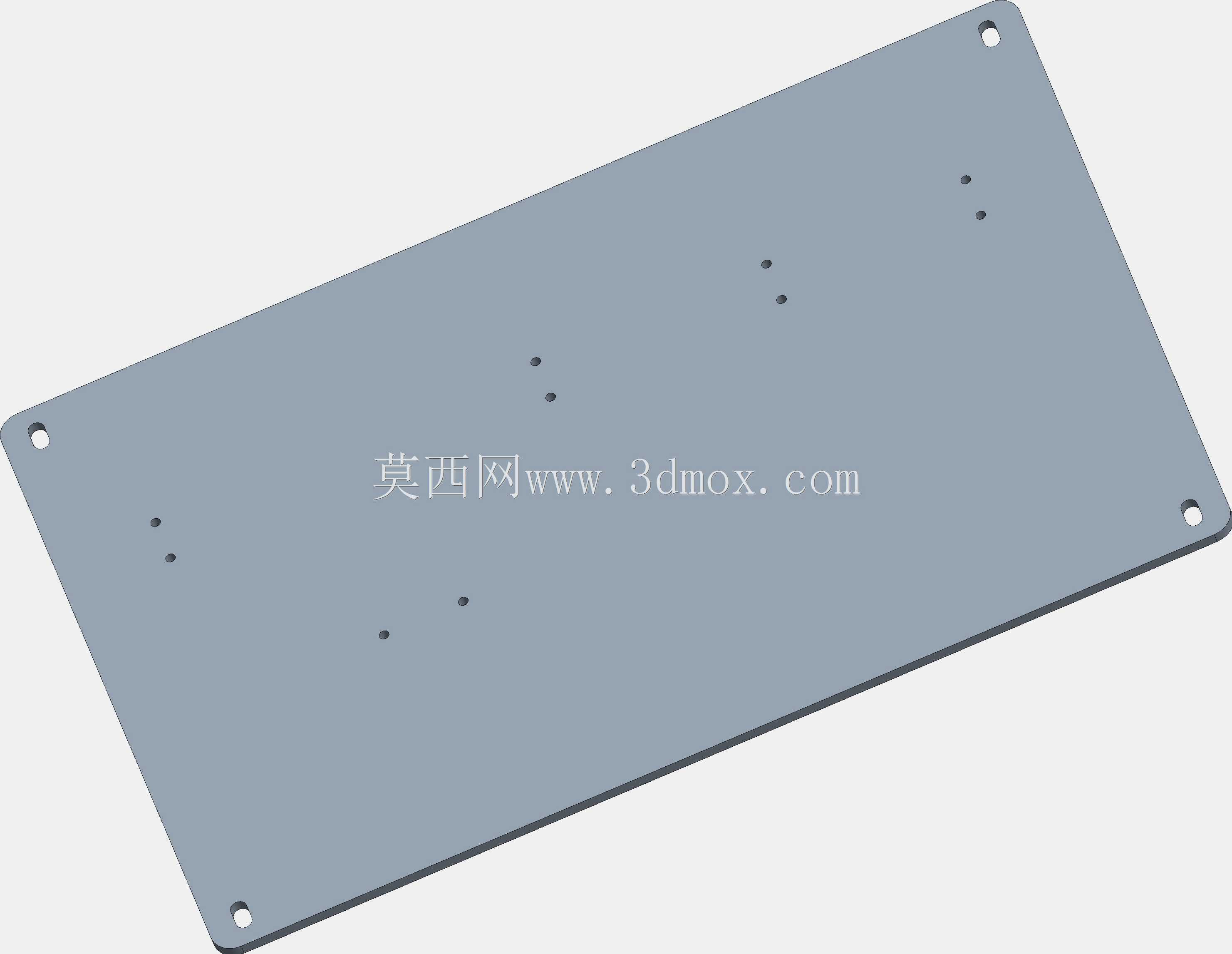

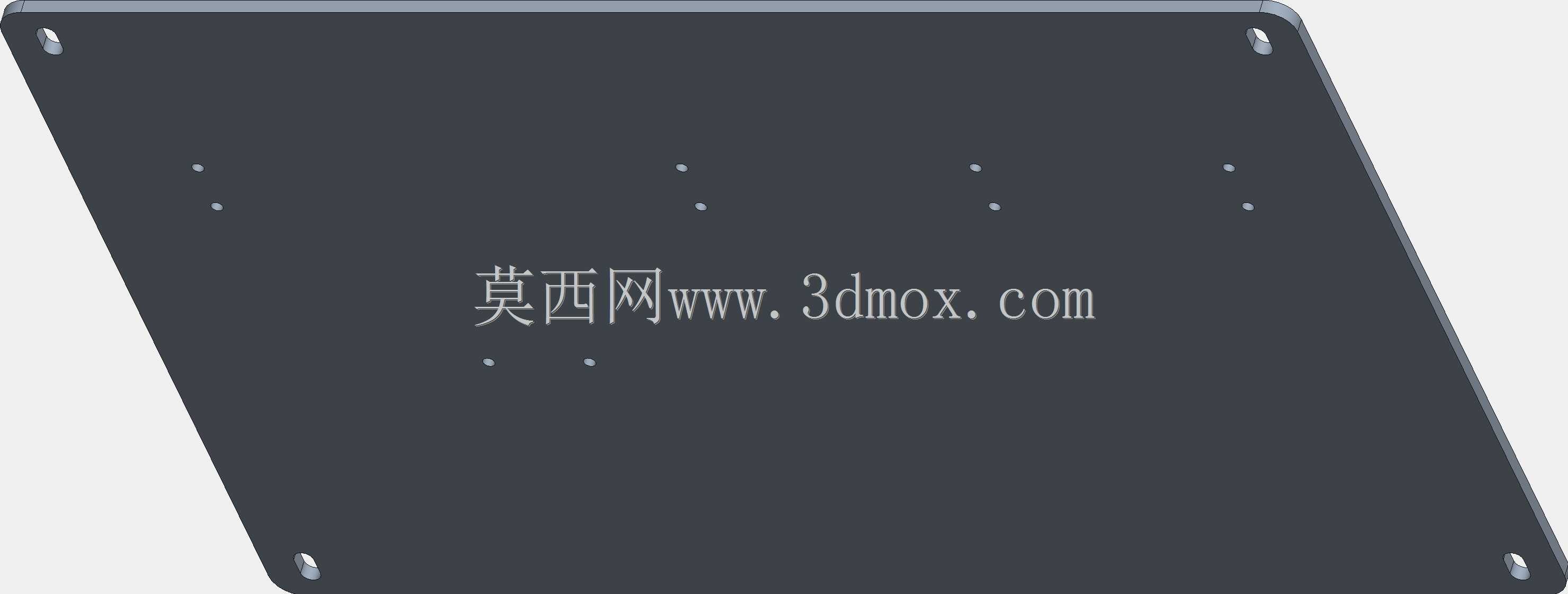

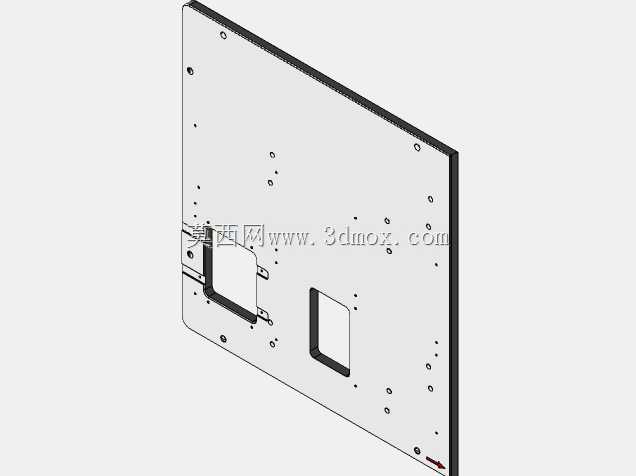

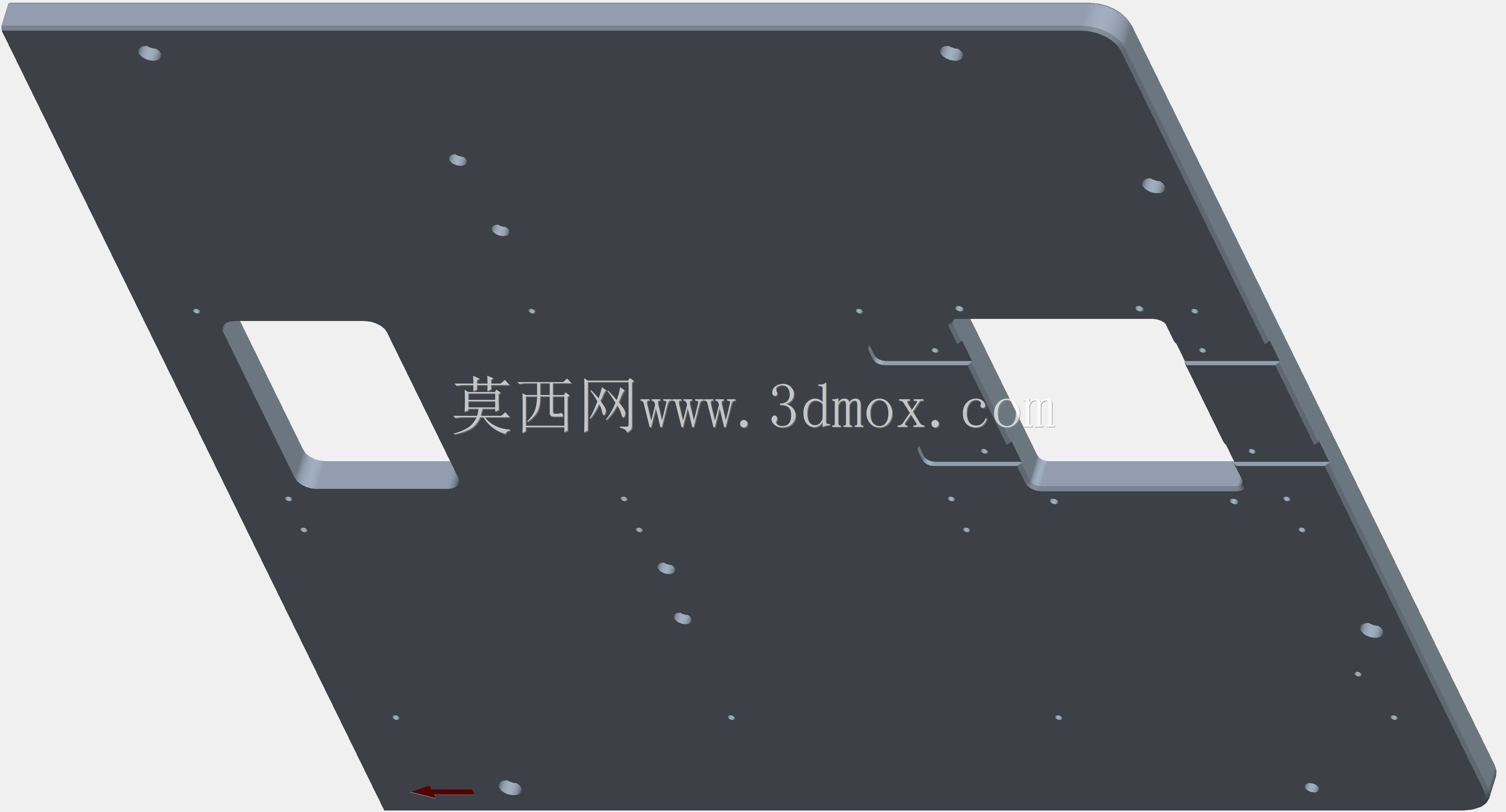

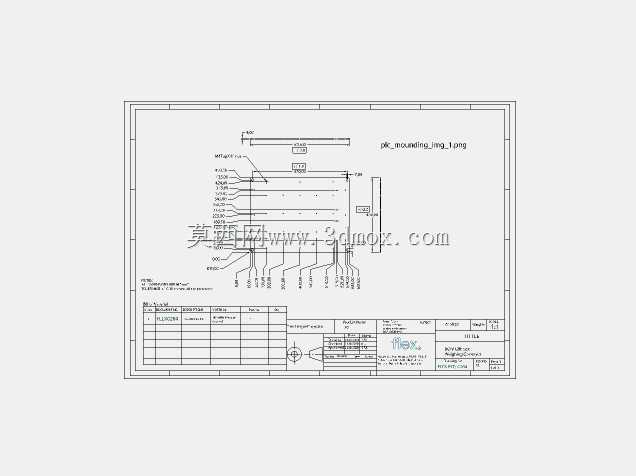

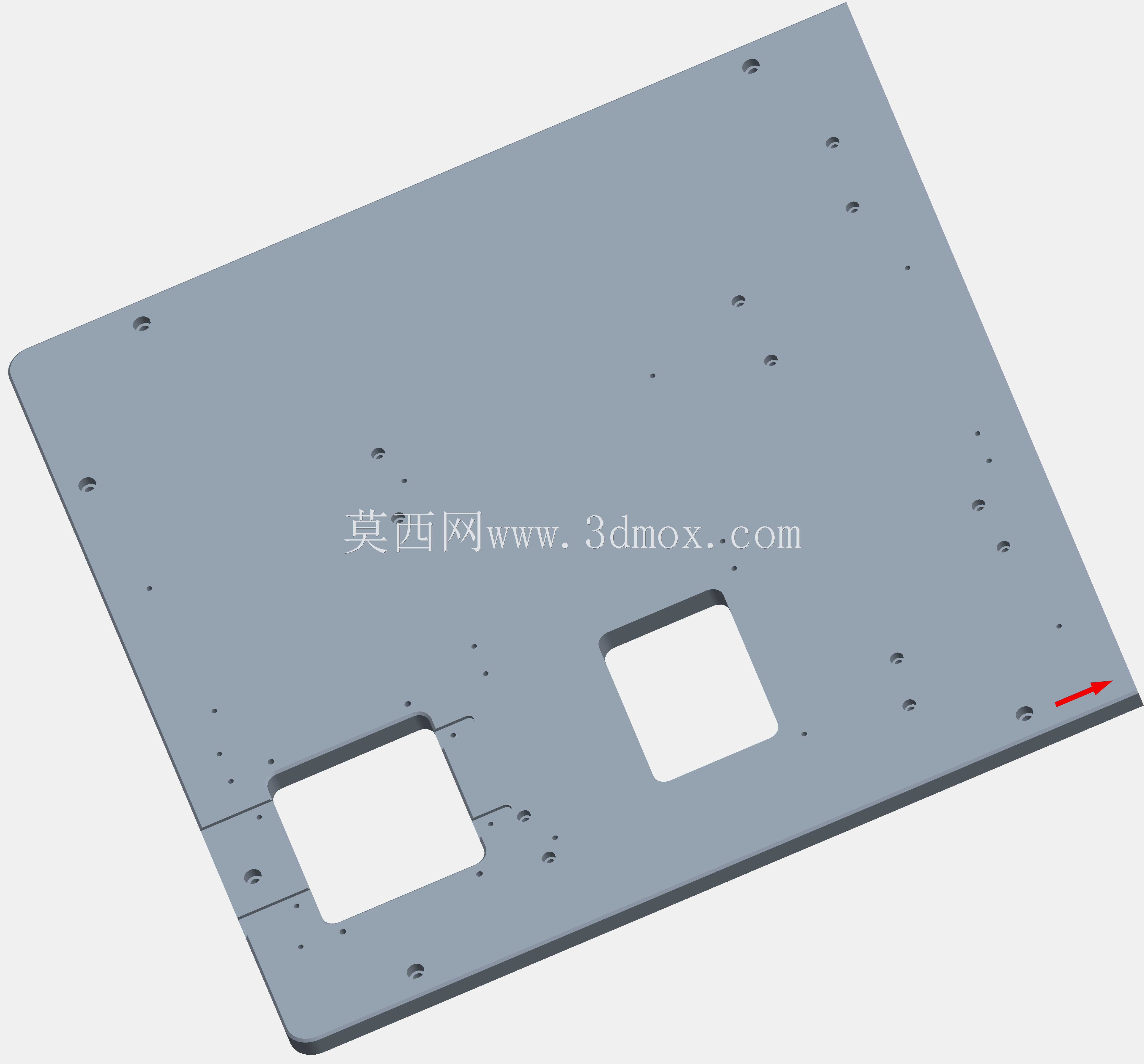

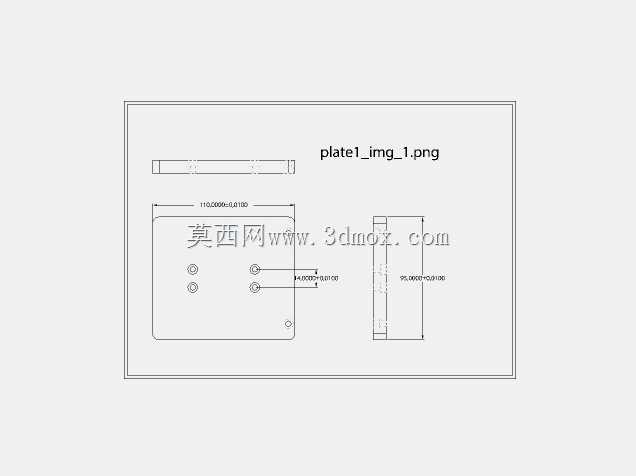

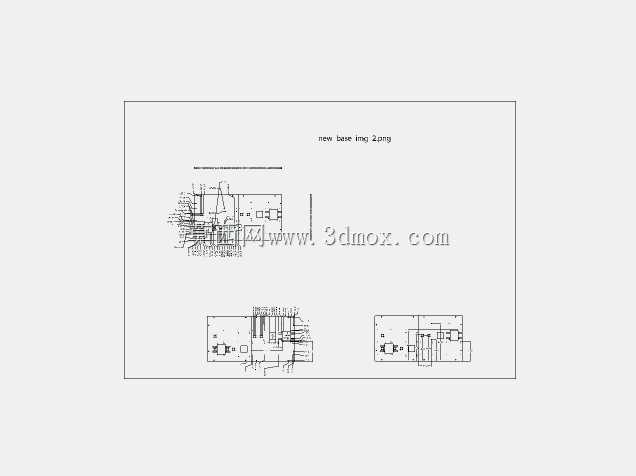

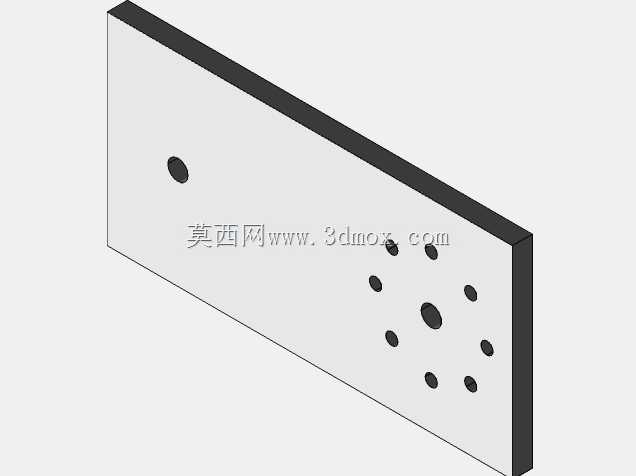

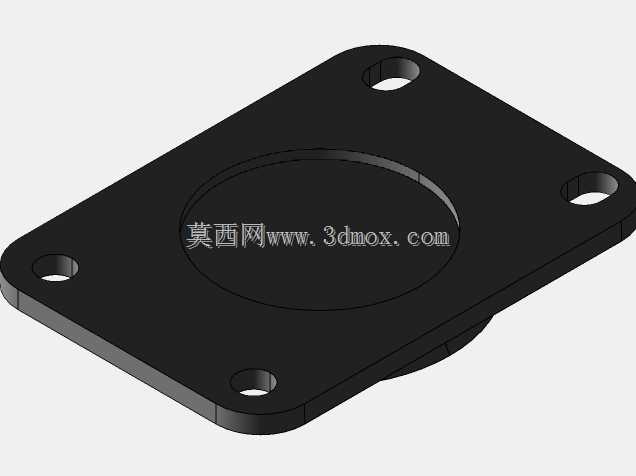

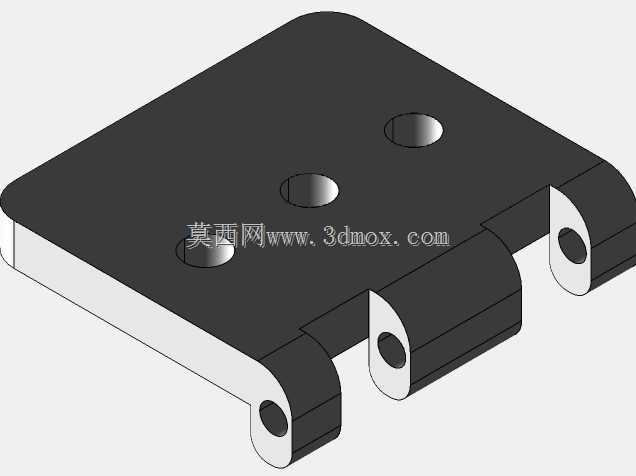

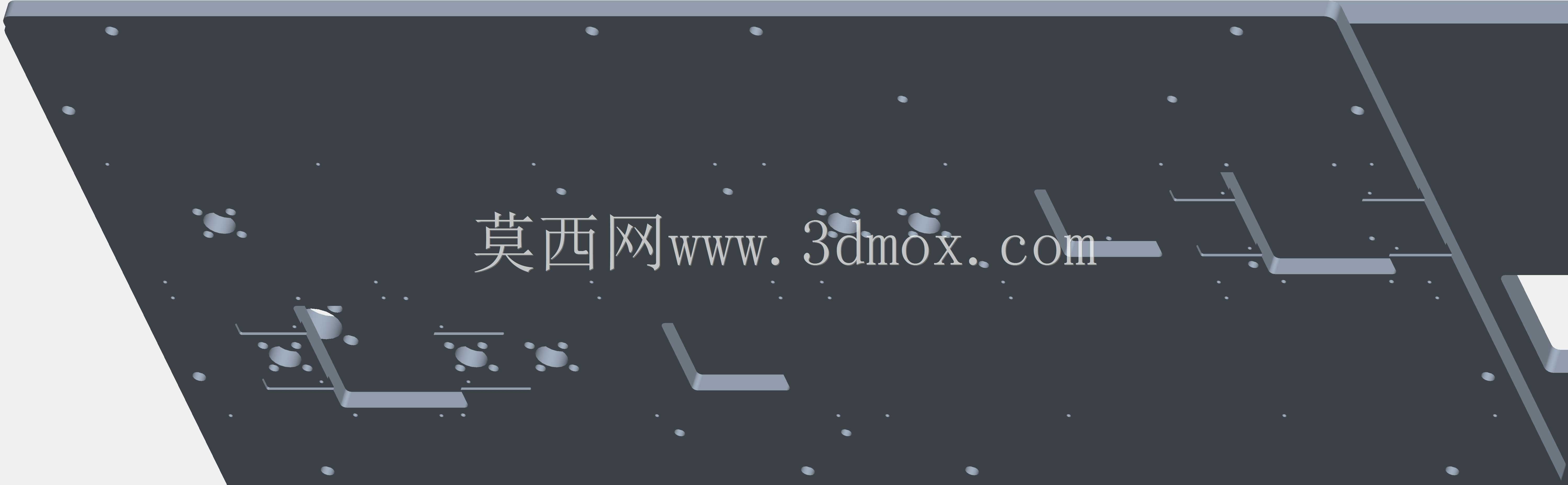

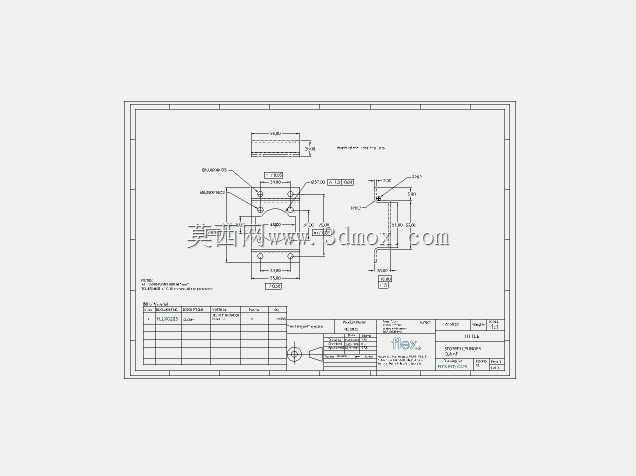

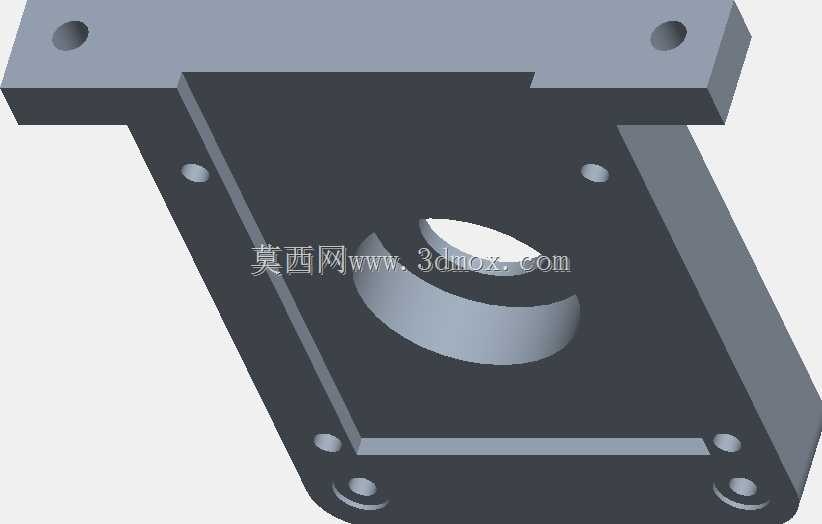

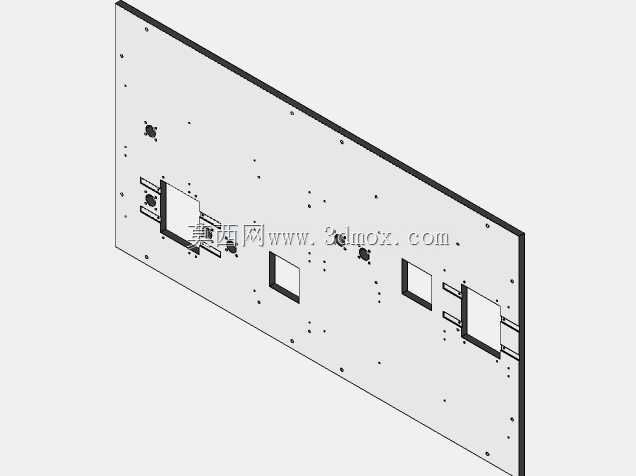

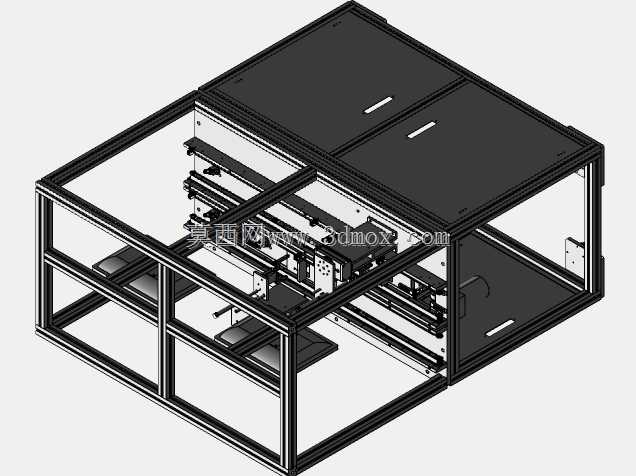

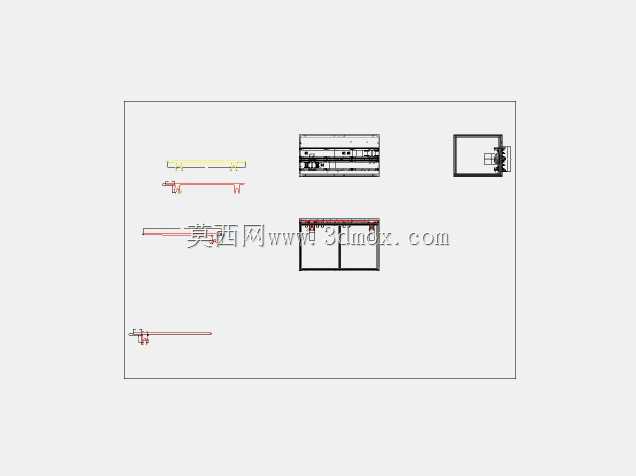

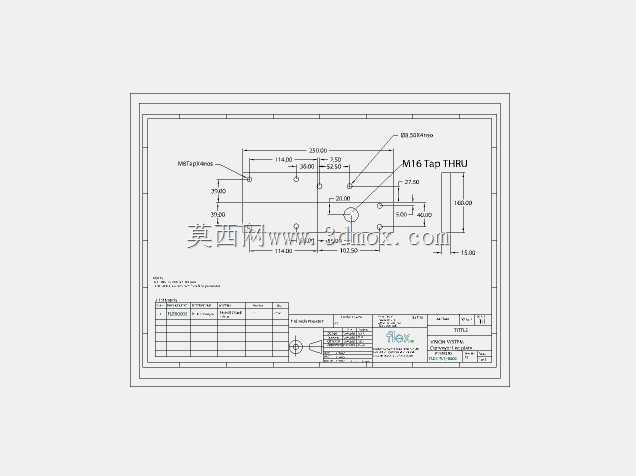

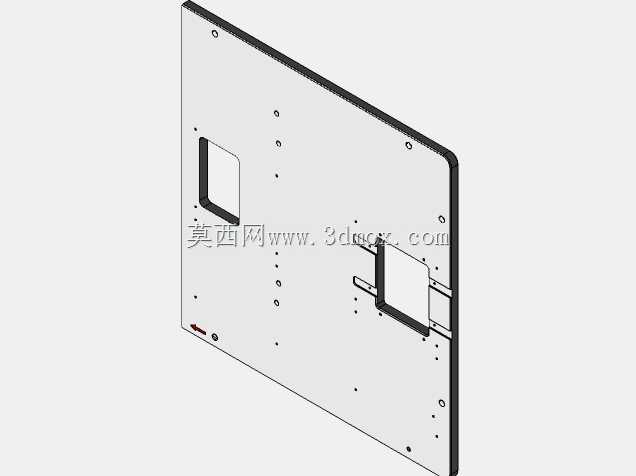

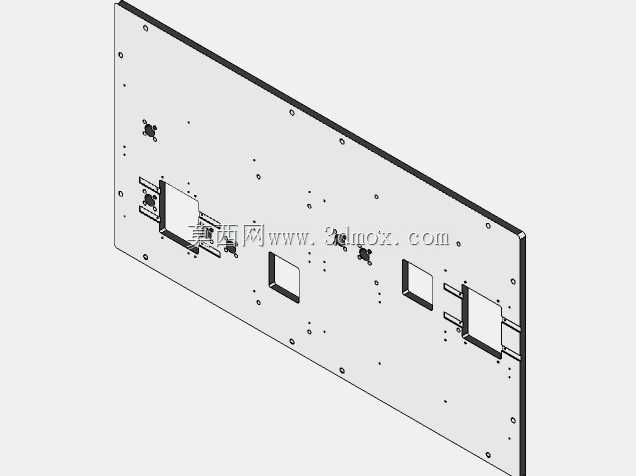

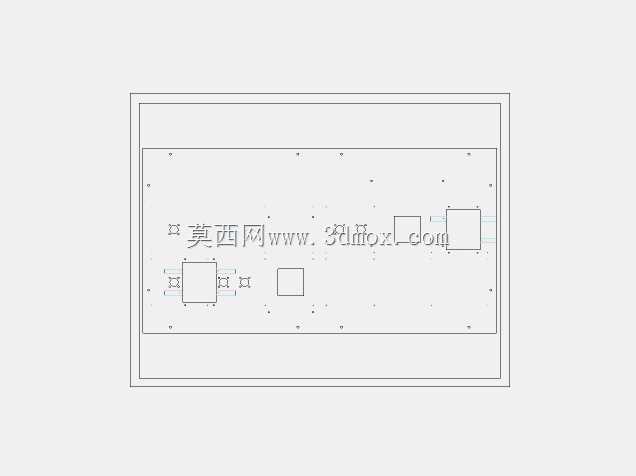

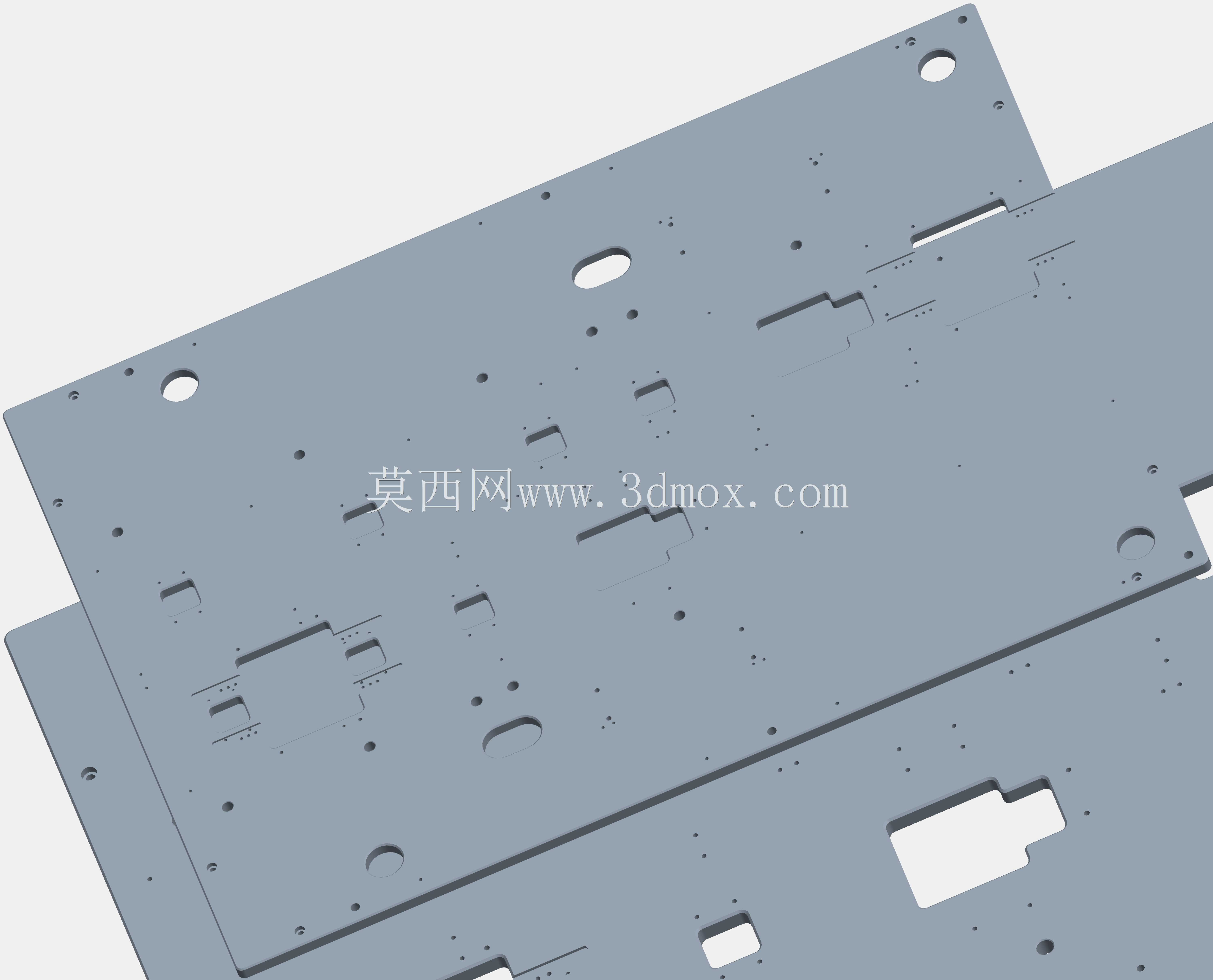

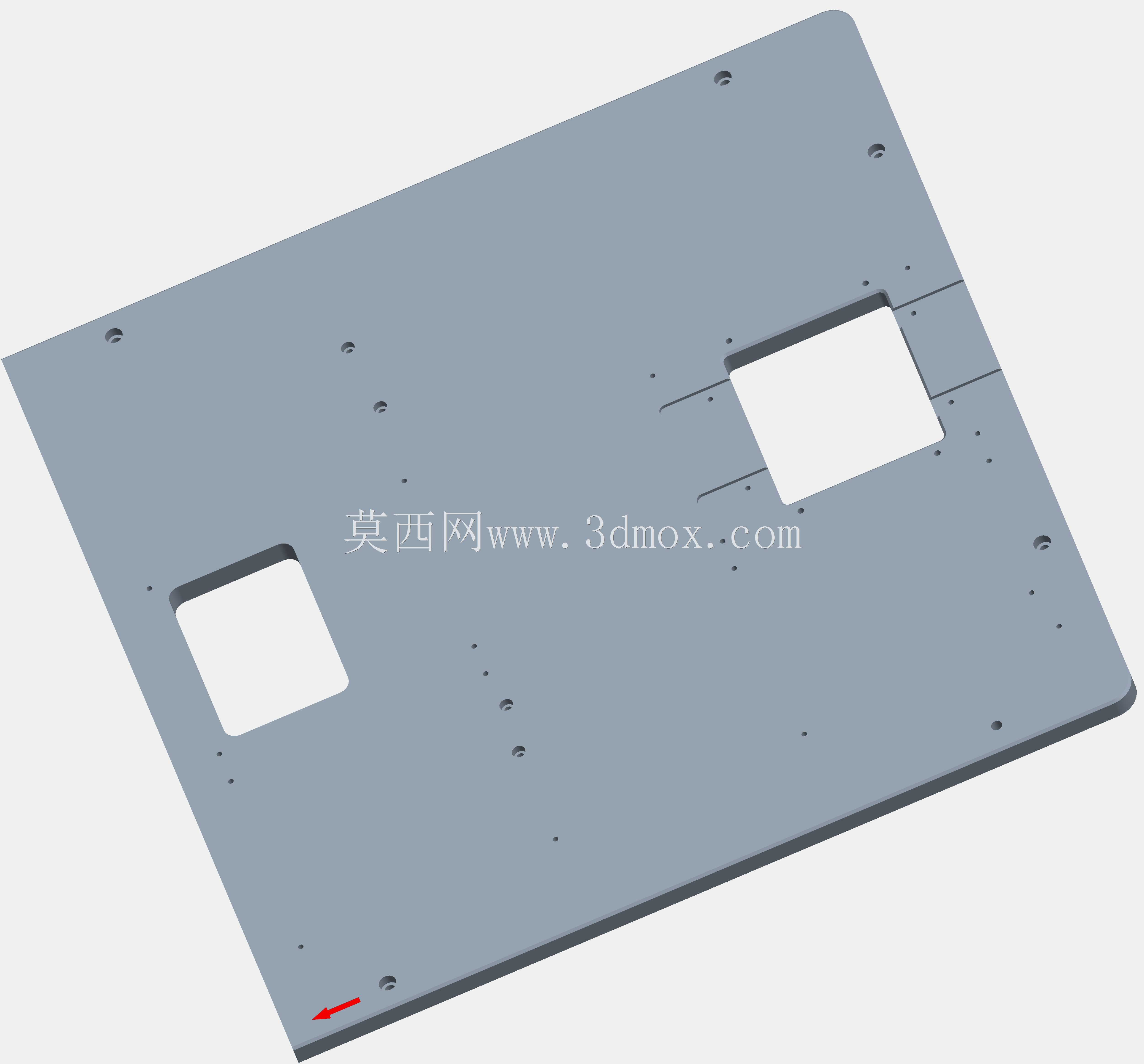

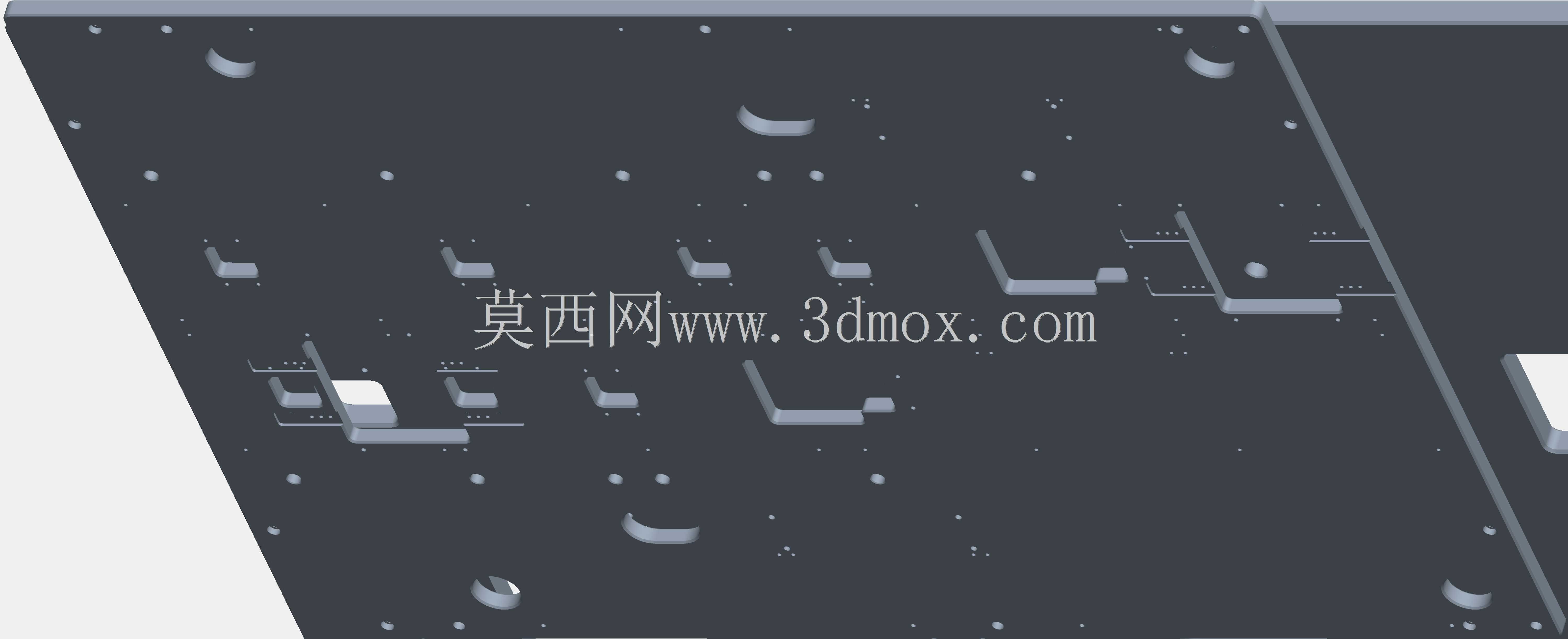

　　从实际产线布局的角度看，这类设备的安装边界需要提前和上下游输送段做匹配，设备主体的承载面板采用圆角矩形结构设计，边角做R角过渡处理，一方面是避免生产过程中操作人员磕碰受伤，另一方面也能减少边角积灰，方便日常设备清洁维护，符合食品、日化类生产车间的卫生管理要求。面板上的安装孔位采用对称式布局，分别对应称重传感器的安装点位、扫描模组的固定点位、侧边护板的连接点位，所有孔位的位置公差控制在±0.1mm范围内，保证传感器安装后受力均匀，不会因为安装偏载导致称重数据出现漂移。

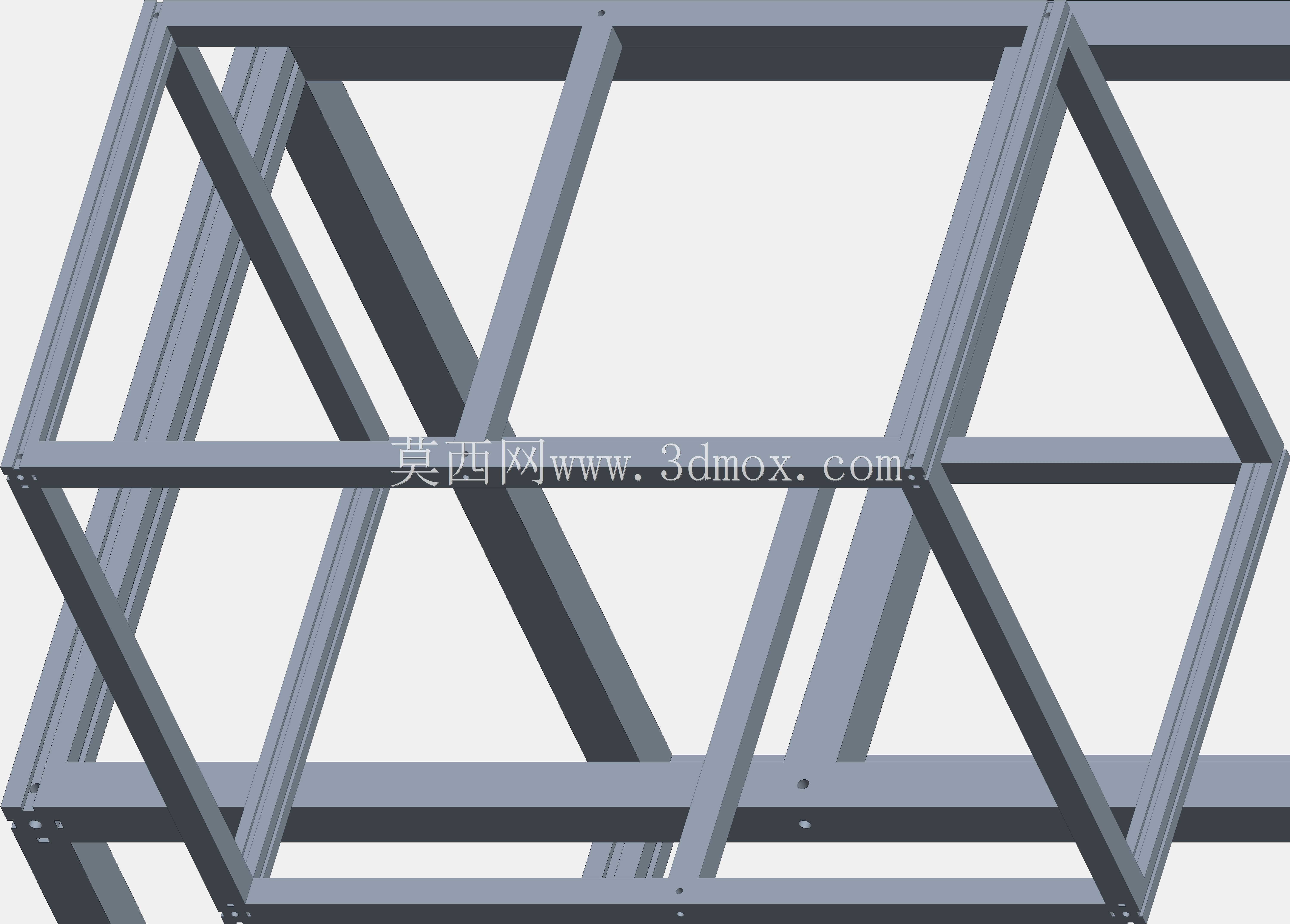

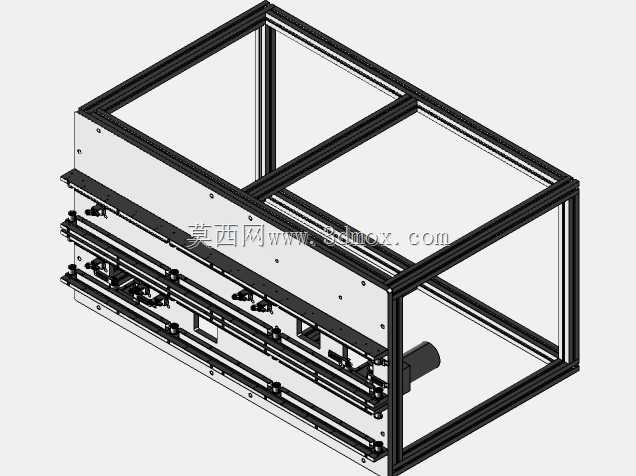

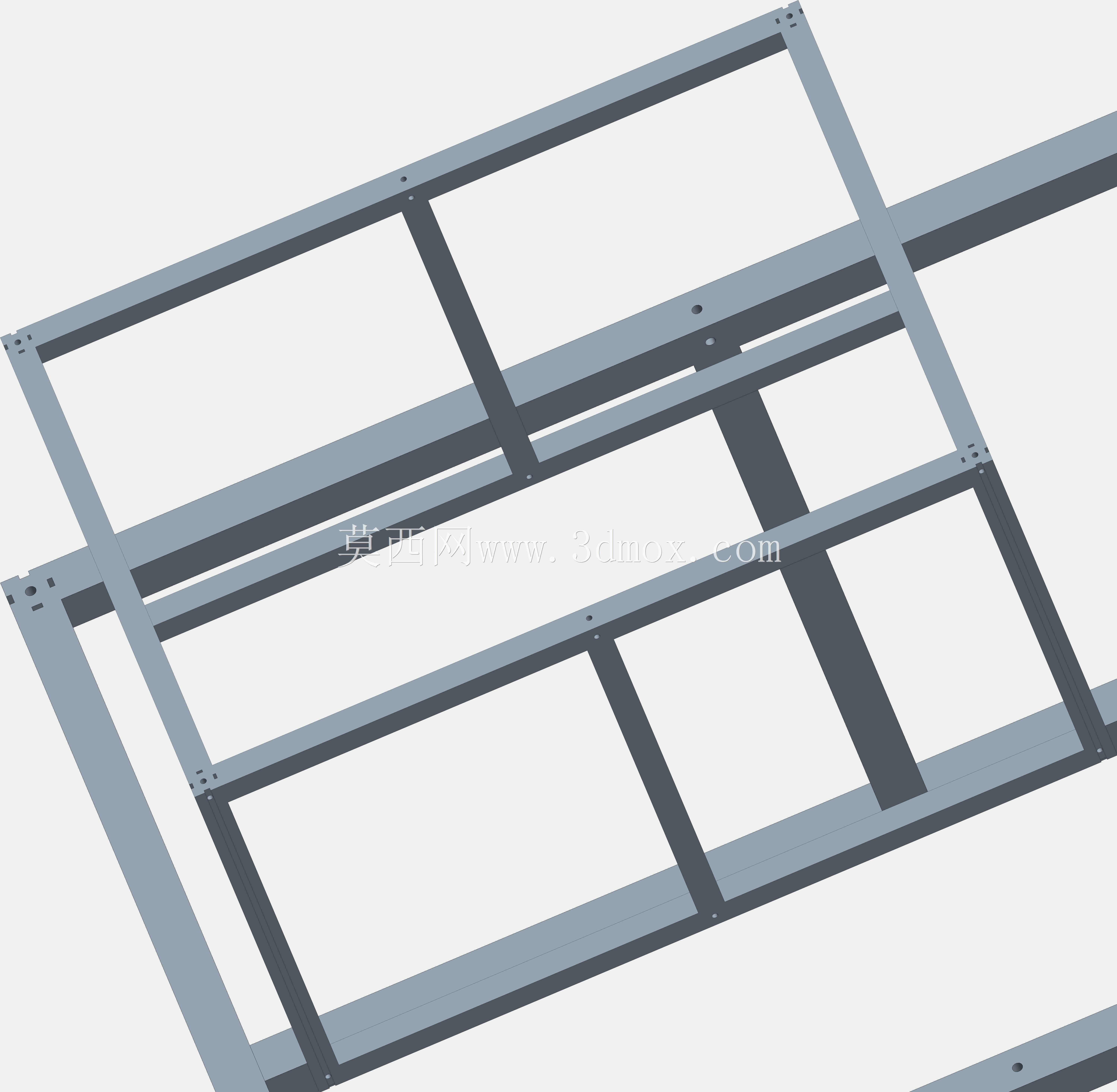

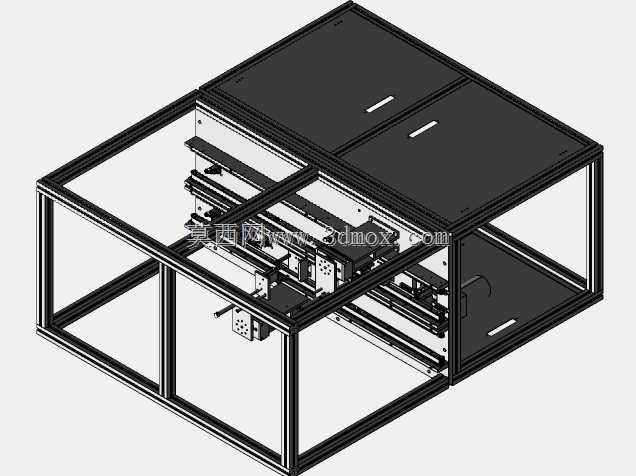

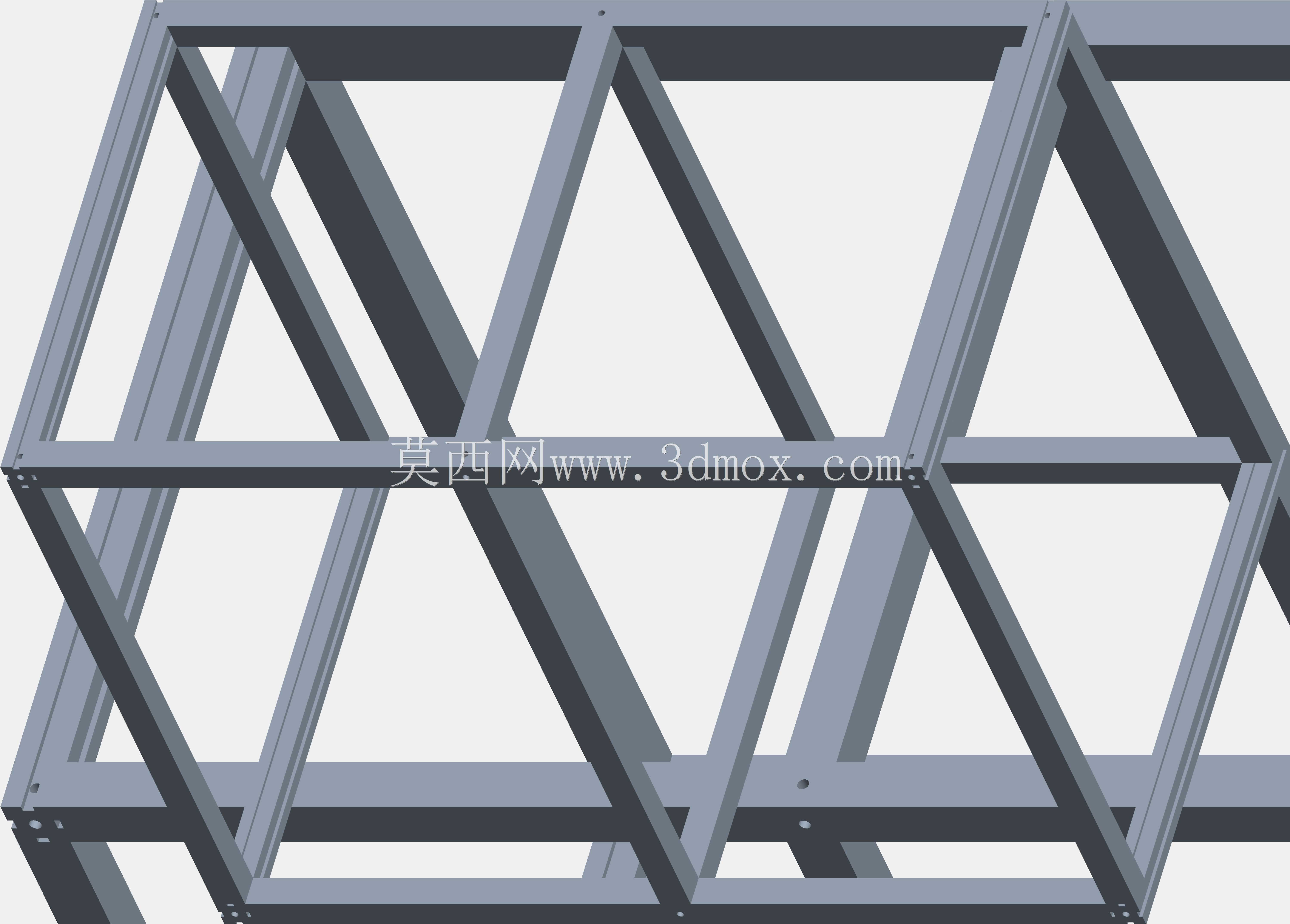

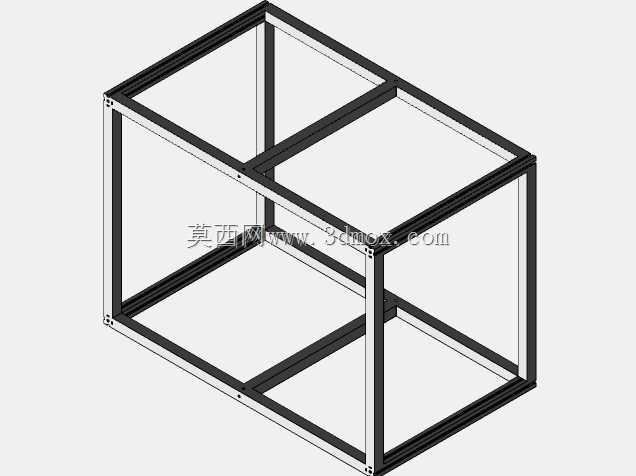

　　设计这类设备的时候，首先要考虑的是输送过程中的称重精度问题，和静态称重不同，在线动态称重需要克服输送过程中皮带震动、产品滑动带来的数值偏差，所以承载面板下方的支撑结构采用了分体式隔振设计，称重模块和输送驱动模块之间做了软性连接，避免驱动电机的震动传递到称重传感器上，影响检测精度。设备的输送面高度可以根据上下游产线的高度做±50mm的调节范围，适配不同规格的包装生产线对接需求，不需要额外做过渡段的改造，降低产线升级的改造成本。

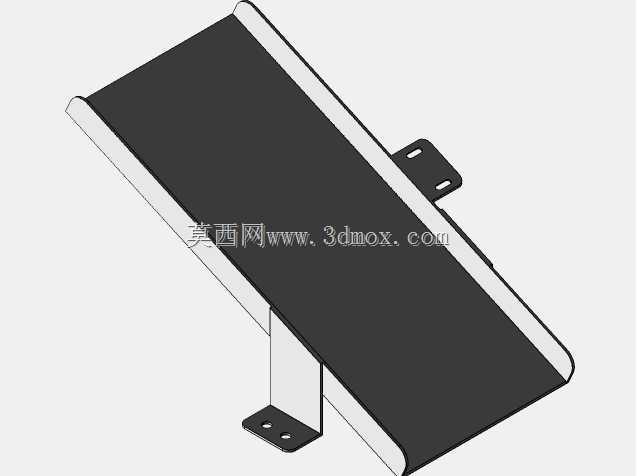

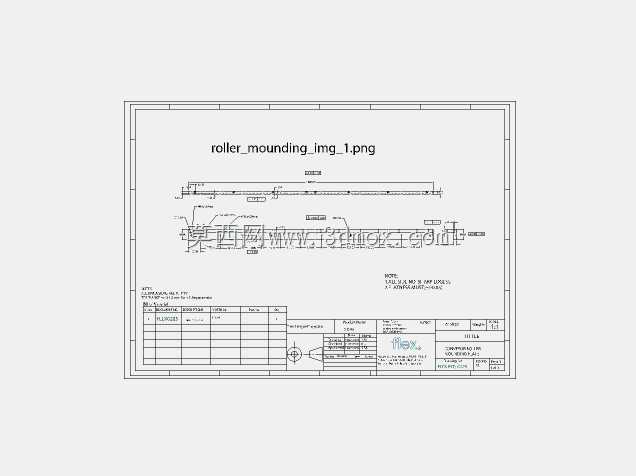

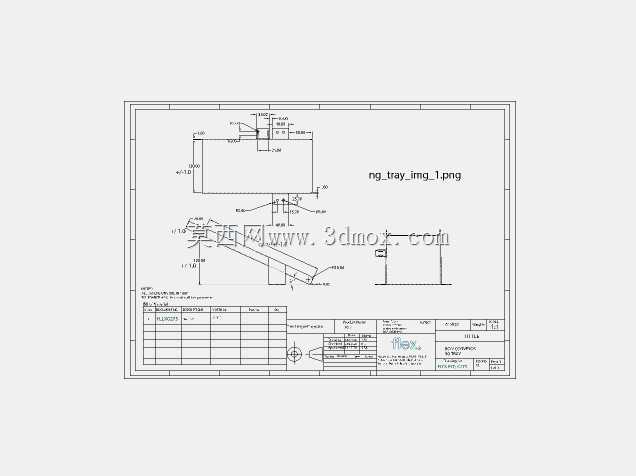

　　在功能实现上，设备的输送段采用平皮带输送结构，皮带表面做哑光防滑处理，避免盒装产品在输送过程中出现打滑、偏移，保证产品经过称重区域和扫描区域的时候位置稳定，扫描头能够准确读取产品表面的条码或二维码信息，称重模块也能采集到稳定的重量数值。当检测到重量超出设定阈值、或者条码信息匹配不符的产品时，设备可以对接后续的剔除机构，把不合格品自动分流到不合格品收集区，整个过程不需要人工操作，检测速度可以匹配每分钟60-120件的产线节拍，完全满足中高速包装线的检测需求。

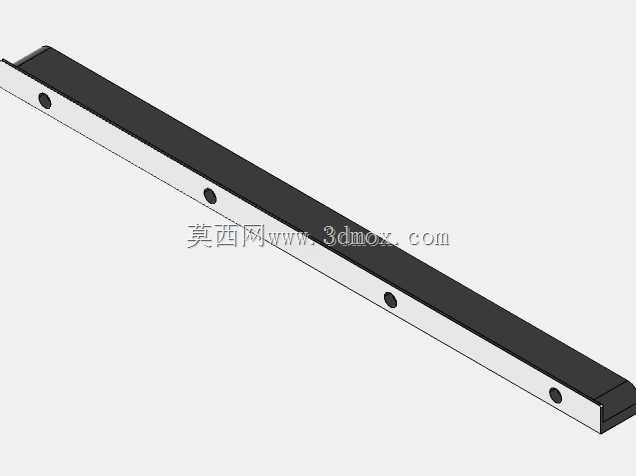

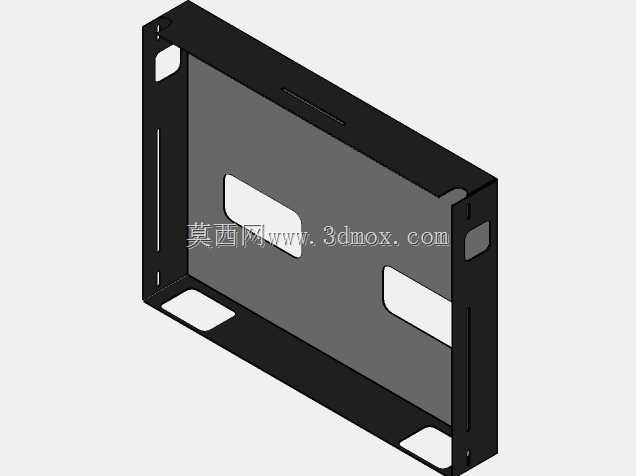

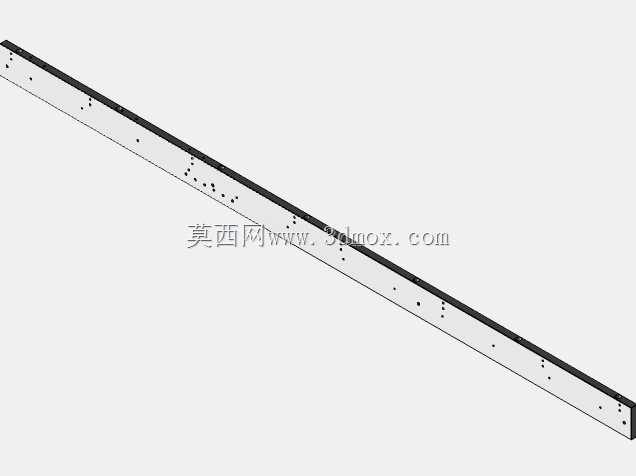

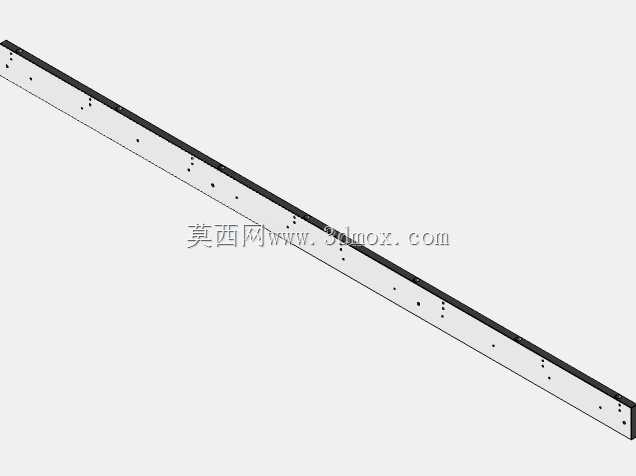

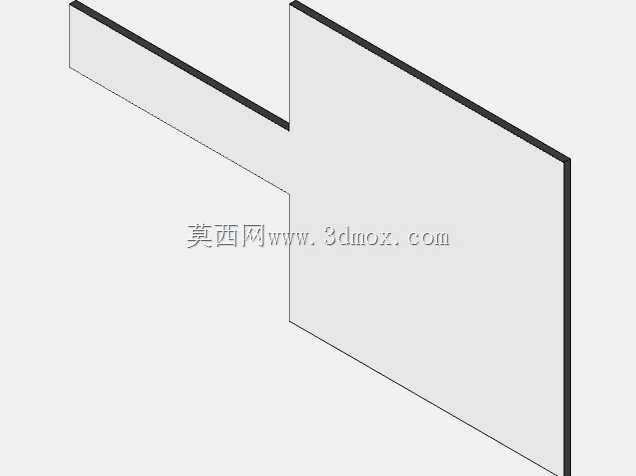

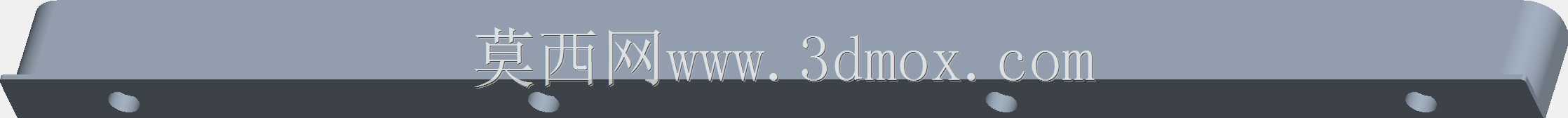

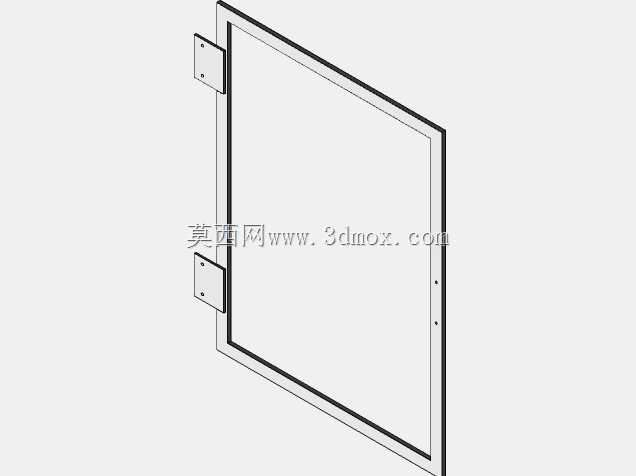

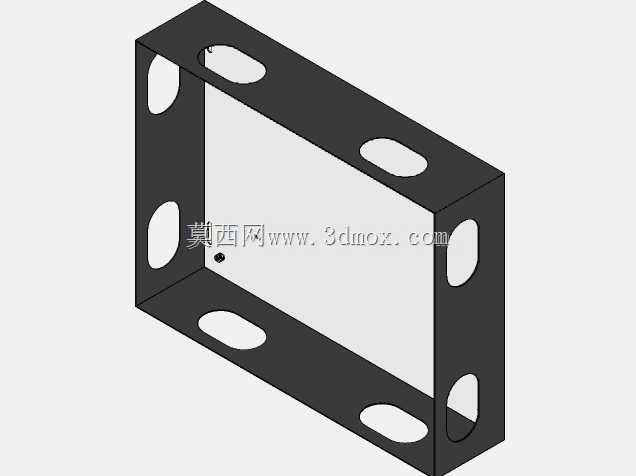

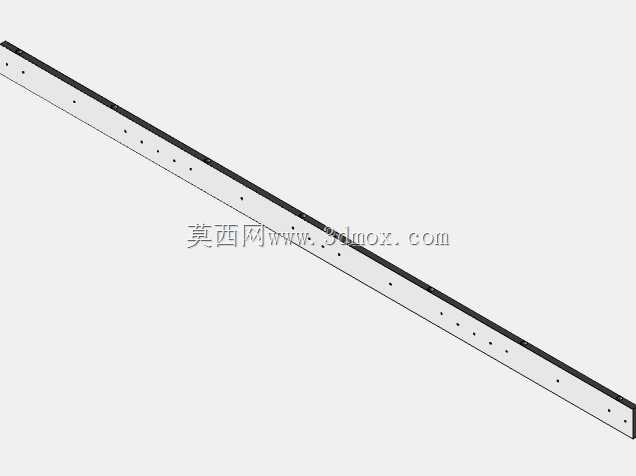

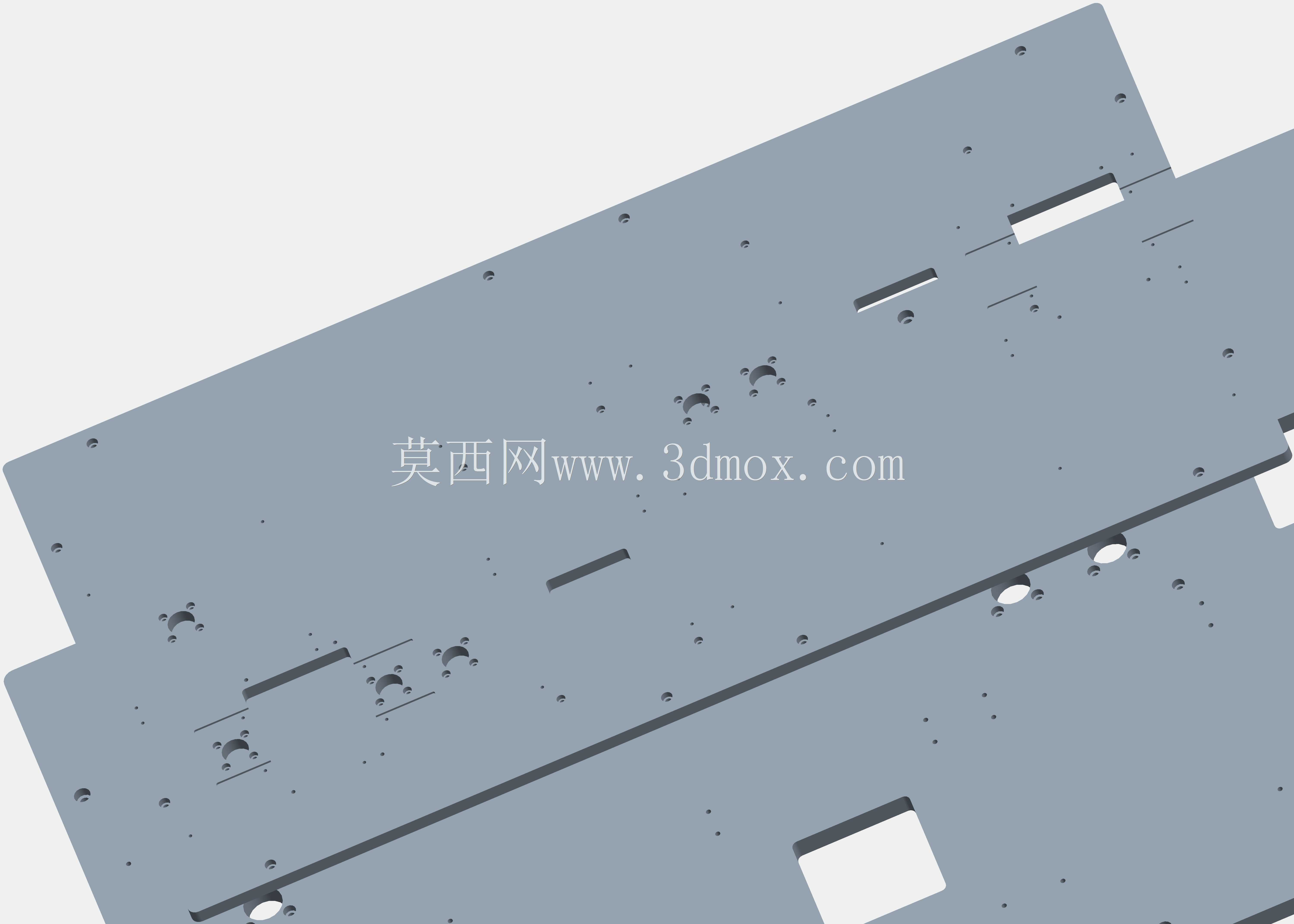

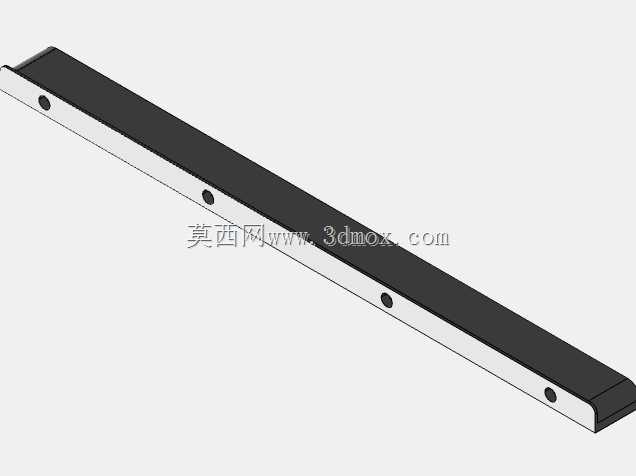

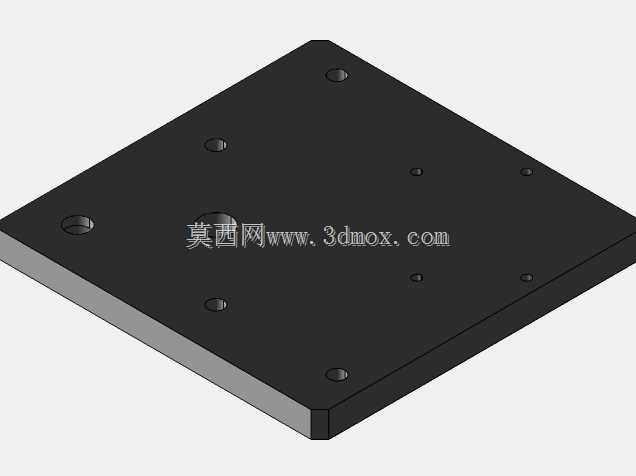

　　从结构细节来看，承载面板采用加厚碳钢板材加工，表面做喷塑防锈处理，耐磨性能优异，长期使用不会出现表面刮花、锈蚀的问题，面板上的安装沉孔设计可以让固定螺丝的顶面低于面板表面，不会凸起刮蹭输送皮带或者产品包装盒，避免对产品外观造成损伤。设备的侧边预留了电气走线的槽位，所有传感器、驱动电机的线缆都可以从侧边线槽内部排布，不会裸露在设备外部，既美观又能避免生产过程中线缆被剐蹭、拉扯导致的设备故障，也方便后期维护的时候排查线路问题。

　　实际选型应用的时候，需要根据待检测产品的单重范围调整传感器的量程，针对礼品盒类产品，单重一般在50g到5kg区间，选用对应量程的高精度称重传感器，检测精度可以控制在±0.5g以内，完全能够识别出盒内缺说明书、缺配件、漏装产品等重量异常情况。设备的扫描区域可以根据产品上条码的印刷位置调整扫描头的安装角度和高度，适配不同尺寸、不同贴标位置的盒装产品，不需要更换结构件，只需要调整紧固件的位置就能完成换型，适配多品种小批量的生产需求。

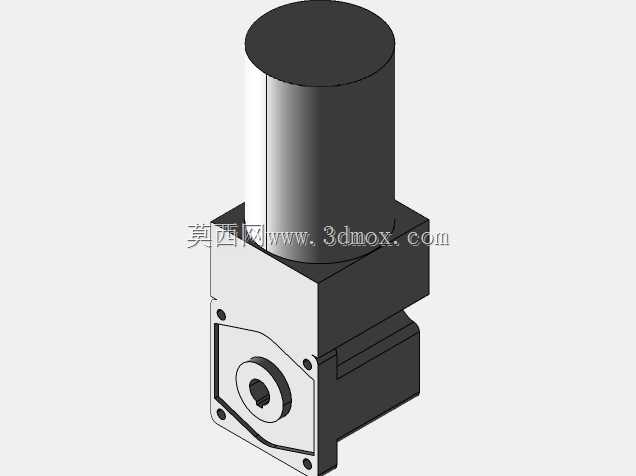

　　很多工厂在布局后段包装线的时候，容易忽略称重检测工位的空间预留，这类设备的整体占地面积不大，长度方向一般控制在1.2m到1.8m区间，宽度方向和常规皮带输送机保持一致，不需要占用过多的车间空间，既可以集成到全新的自动化包装线中，也可以对老旧产线做升级改造，直接替换原有输送段的一部分就能实现检测功能的升级。设备的驱动部分采用调速电机，可以根据产线的实际生产速度调整输送速度，保证和上下游设备的节拍完全匹配，不会出现产品堆积或者断流的情况。

　　从维护角度来说，这类设备的结构没有复杂的传动部件，日常只需要定期检查皮带的张紧度、校准称重传感器的零点、清洁扫描头的防护镜片就能保证设备稳定运行，维护成本很低，不需要专业的技术人员就能完成日常保养工作，适合中小规模生产企业的使用需求。设备的整体结构设计充分考虑了生产现场的实际使用场景，所有易损件都采用标准件，更换的时候不需要定制，直接采购标准规格的配件就能完成更换，减少设备停机维护的时间。
