CA6140车床用带凸缘定位连接座结构

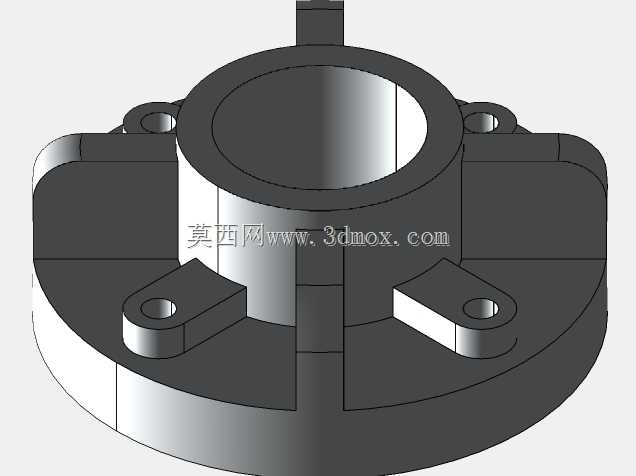

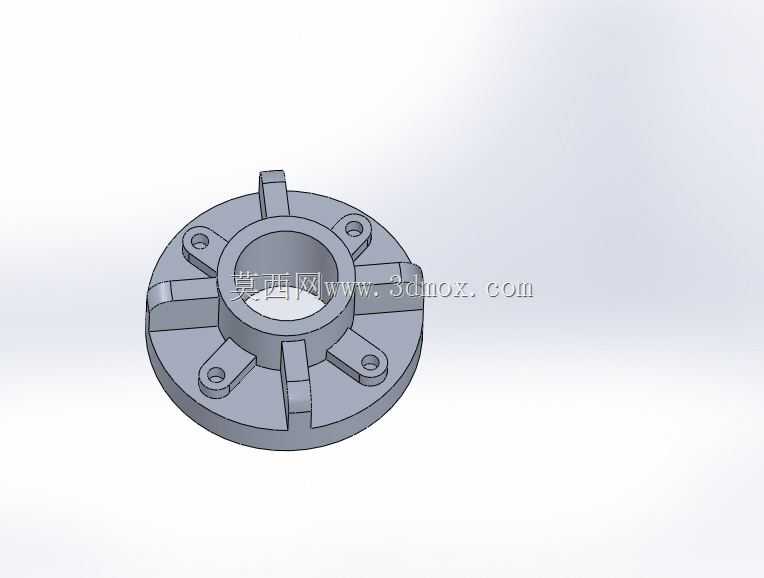

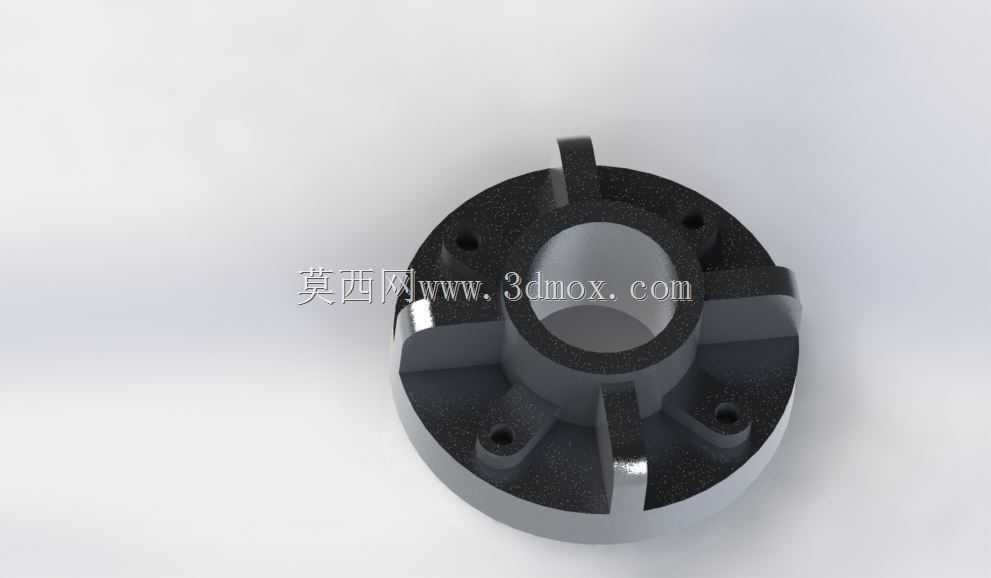

　　在普通卧式车床的进给箱与主轴箱的传动衔接部位，这类带周向凸爪的法兰式连接座是承担扭矩传递、部件定位的核心支撑构件，日常设备维护中经常遇到原厂铸件磨损、键槽崩裂的替换需求，建模时需要完全贴合原机床的安装基准，避免装配后出现传动同轴度偏差。从实际装配场景来看，该零件的中心通孔为轴承安装位，孔壁的粗糙度要求控制在Ra1.6以内，建模时特意保留了孔端的倒角结构，方便压入深沟球轴承时不会刮伤轴承外圈镀层，也能减少装配时的铜锤敲击工作量。零件周向均匀分布的四个安装凸耳上预留了沉头螺栓孔，沉孔深度刚好能容纳M8内六角螺栓的头部，安装后螺栓头不会突出凸耳表面，避免和相邻的挂轮架组件发生运动干涉，这一点在早期测绘替换件时很容易被忽略，曾有维修人员加工时沉孔做浅了，导致挂轮转动时蹭到螺栓头，磨坏了挂轮的齿面。

　　零件本体向外伸出的四个径向凸爪是扭矩传递的关键结构，凸爪的侧面和传动槽的配合间隙控制在0.02-0.04mm之间，间隙过大会导致传动时产生冲击异响，间隙过小则会出现装配卡滞，高温运行时热胀冷缩还会出现抱死问题。建模时凸爪的根部特意做了R2的圆角过渡，避免应力集中导致的凸爪断裂——原厂铸件曾出现过根部直角处应力集中，在车床满负荷走刀切削时凸爪断裂的故障，后续维修替换的零件都在这个位置做了圆角强化，实际使用中断裂概率下降了九成以上。

　　从安装边界来看，该连接座的法兰端面和箱体贴合面的平面度要求控制在0.01mm以内，建模时将贴合面设置为装配基准面，所有轴向尺寸都从这个面开始标注，方便加工时一次装夹就能完成端面、凸爪、螺栓孔的加工，减少二次装夹带来的形位公差偏差。中心通孔的同轴度相对于法兰基准面的跳动要求不超过0.015mm，保证装入轴承后，传动轴的转动不会出现偏心，避免带动进给箱的齿轮出现偏磨，延长齿轮副的使用寿命。

　　在日常车床大修场景中，这类连接座的磨损主要集中在凸爪侧面和中心孔内壁，磨损量超过0.1mm时就会出现进给传动窜动，导致车削螺纹时螺距误差超差，车削外圆时出现表面振纹。建模时还原了零件的所有铸造拔模斜度，凸耳和凸爪的非加工面都保留了3°的拔模角，方便采用消失模铸造工艺制作毛坯，减少后续机加工的余量，降低替换件的制作成本。零件的总厚度控制在42mm，最大外圆直径125mm，安装时四个螺栓孔的中心圆直径为105mm，完全匹配CA6140车床箱体上的原有螺纹孔位置，不需要对箱体进行二次打孔改造，维修时可以直接替换原有损坏的零件，大幅缩短设备停机维修的时间。

　　从功能特性上看，该零件除了承担传动扭矩的作用，还能对传动轴起到轴向定位的作用，中心通孔内的轴承安装到位后，通过孔用弹性挡圈就能限制轴承的外圈轴向窜动，不需要额外加装定位套，简化了装配结构。凸爪之间的凹槽是排屑和散热空间，车床运行时润滑油可以顺着凹槽流到配合面，形成稳定的油膜，减少凸爪侧面的磨损，同时传动过程中产生的金属磨屑也能顺着凹槽排出，不会卡在配合面之间加剧磨损。建模时特意将凹槽的底部做了1°的倾斜角度，方便磨屑和废油顺着斜面流出，避免积存在凹槽内部。
