电子恒温器用逆向工程齿轮变速结构

　　这套齿轮变速结构是针对民用采暖领域电子恒温器做的逆向还原传动组件，核心作用是在恒温器接收到温控调节信号后，通过多级齿轮的减速增扭，驱动阀体阀芯完成开度调整，实现采暖回路的流量精准控制，最终达成室内温度的恒定调控，常见于家装暖气片、地暖支路的温控执行端，是民用暖通自控系统里的核心传动执行部件。

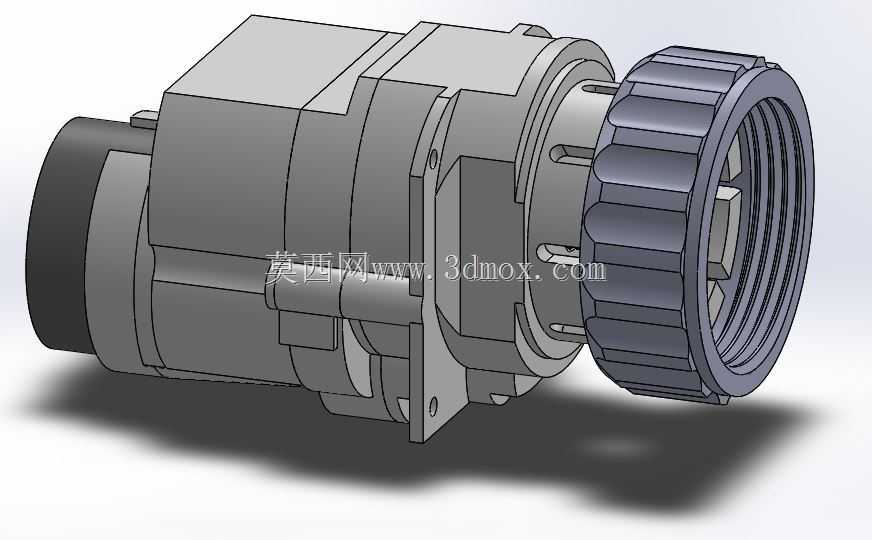

　　从实际使用场景来看，这类齿轮箱需要适配民用恒温器的紧凑安装空间，整体采用同轴式布局，输入端对接小型驱动电机的输出轴，输出端带外螺纹连接结构，可直接旋接在标准恒温阀体的接口上，安装时不需要额外定制转接件，能兼容市面主流的EQIVA系列恒温阀安装尺寸，径向最大轮廓尺寸控制在50mm以内，轴向总长度不超过70mm，安装后不会突出墙面过多，适配常规86型暗装阀座的安装边界，不会和墙面装饰盖、周边管路产生干涉。

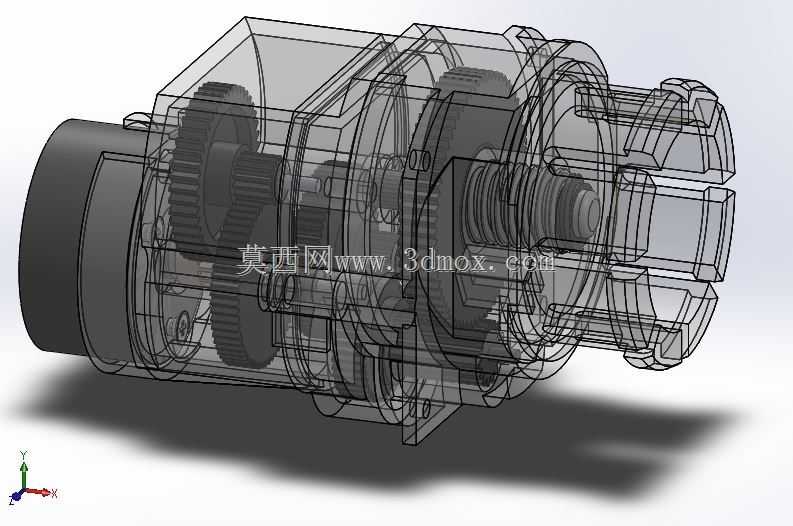

　　结构设计上，这套变速组件采用多级直齿圆柱齿轮传动，齿轮模数选用小模数规格，单级传动比分配兼顾传动效率与输出扭矩需求，总传动比匹配小型直流电机的输出特性，能在电机低功率输入的前提下，输出足够的扭矩克服阀体密封件的摩擦阻力，同时保证阀芯调节的行程精度，每一级齿轮的轴孔都做了同轴度公差约束，配合箱体上的定位凸台，保证齿轮啮合侧隙处于合理区间，既不会因为侧隙过大导致调节回程差超标，也不会因为侧隙过小出现传动卡滞、运行噪音过大的问题。

　　箱体部分采用分体式拼接结构，分为电机安装段、齿轮传动段、输出连接段三个部分，各段之间通过定位止口配合，用卡扣加少量紧固点完成固定，装配时可以按顺序依次装入齿轮轴、齿轮组件、输出轴套，不需要复杂的工装就能完成整机组装，适合批量生产的装配工艺要求；输出端的滚花调节手轮做了防滑齿结构，在断电或者系统故障时，用户可以手动旋转手轮直接驱动输出轴调整阀芯开度，实现应急手动调节，手轮和输出轴之间采用扁位配合，不会出现手动调节时的打滑问题。

　　从传动性能角度，这套齿轮结构的齿轮齿形做了修形处理，降低啮合过程中的冲击与噪音，运行时的噪音水平控制在30分贝以内，不会对室内环境产生噪音干扰，适配家用场景的静音需求；所有传动齿轮都选用耐磨工程塑料材质，兼顾自润滑特性与结构强度，不需要额外添加润滑脂就能满足长期运行的磨损要求，设计使用寿命能达到恒温器整机10年以上的使用周期，避免因为齿轮磨损导致的调节失效、温控不准问题。

　　在逆向还原的建模过程中，每一个配合尺寸都参考实物的装配关系做了公差匹配，比如箱体和电机的配合止口尺寸、输出螺纹的公称尺寸与螺距、齿轮的中心距参数，都严格对应实物的实测值，建模时保留了所有的安装定位特征、卡扣结构、加强筋布局，还原的三维模型可以直接用于同类恒温器产品的参考设计，也可以用于现有产品的故障件替换测绘、结构优化迭代，比如针对低温环境下的材料收缩问题，可以基于现有模型调整齿轮中心距的补偿量，或者针对不同扭矩需求调整齿轮模数与传动比分配，快速衍生出适配不同规格阀体的变速齿轮箱方案。

　　实际选型应用时，需要注意这套齿轮箱的输出扭矩上限，匹配对应功率的驱动电机，避免输出负载超过齿轮的齿根弯曲强度极限，导致断齿失效；安装时输出端的螺纹连接需要控制拧紧力矩，避免过大的拧紧力导致箱体输出段变形，影响内部齿轮的正常啮合；手动调节手轮的操作力矩也做了限位设计，超过额定力矩后会出现打滑，避免用户用力过大损坏内部齿轮结构。
