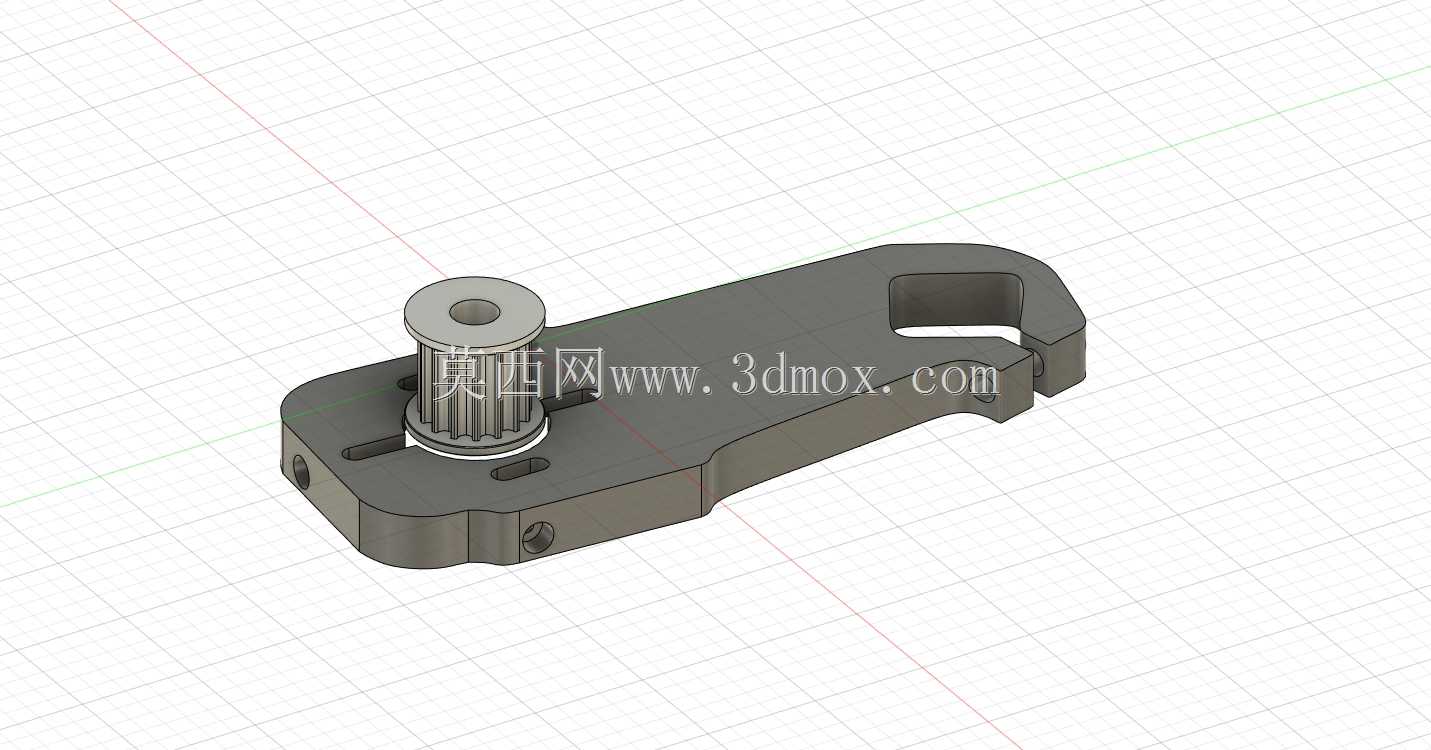

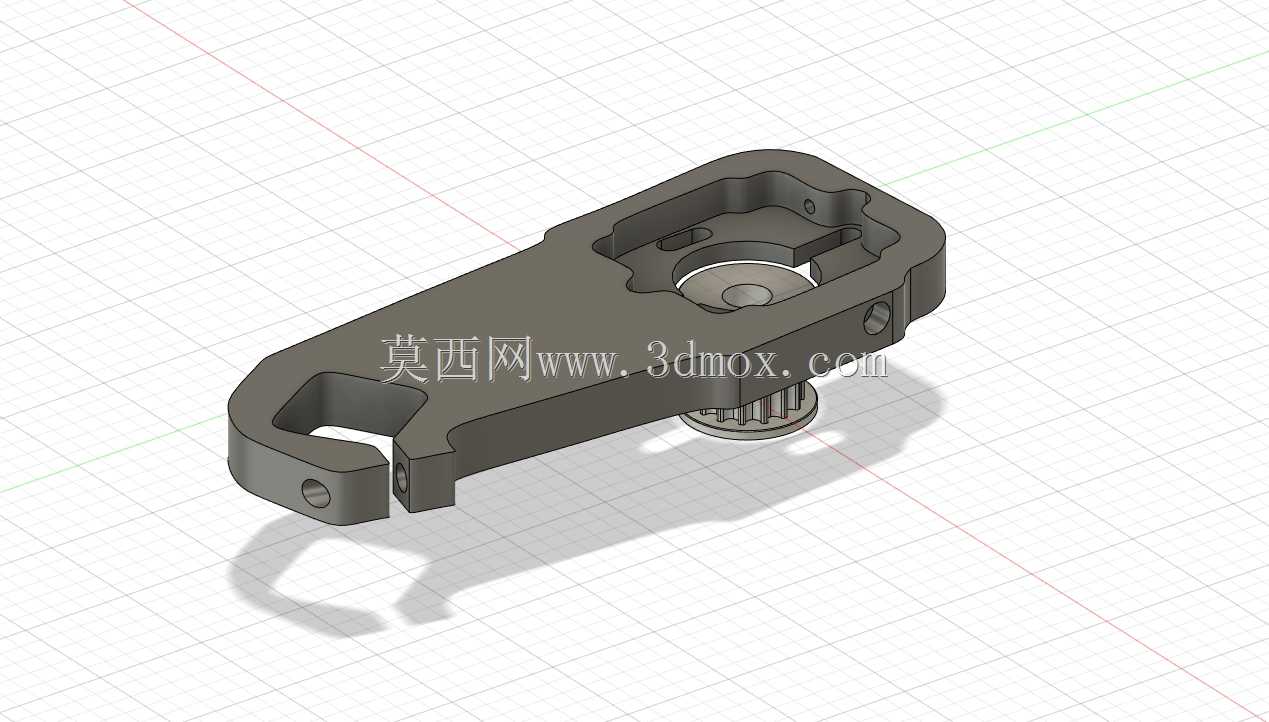

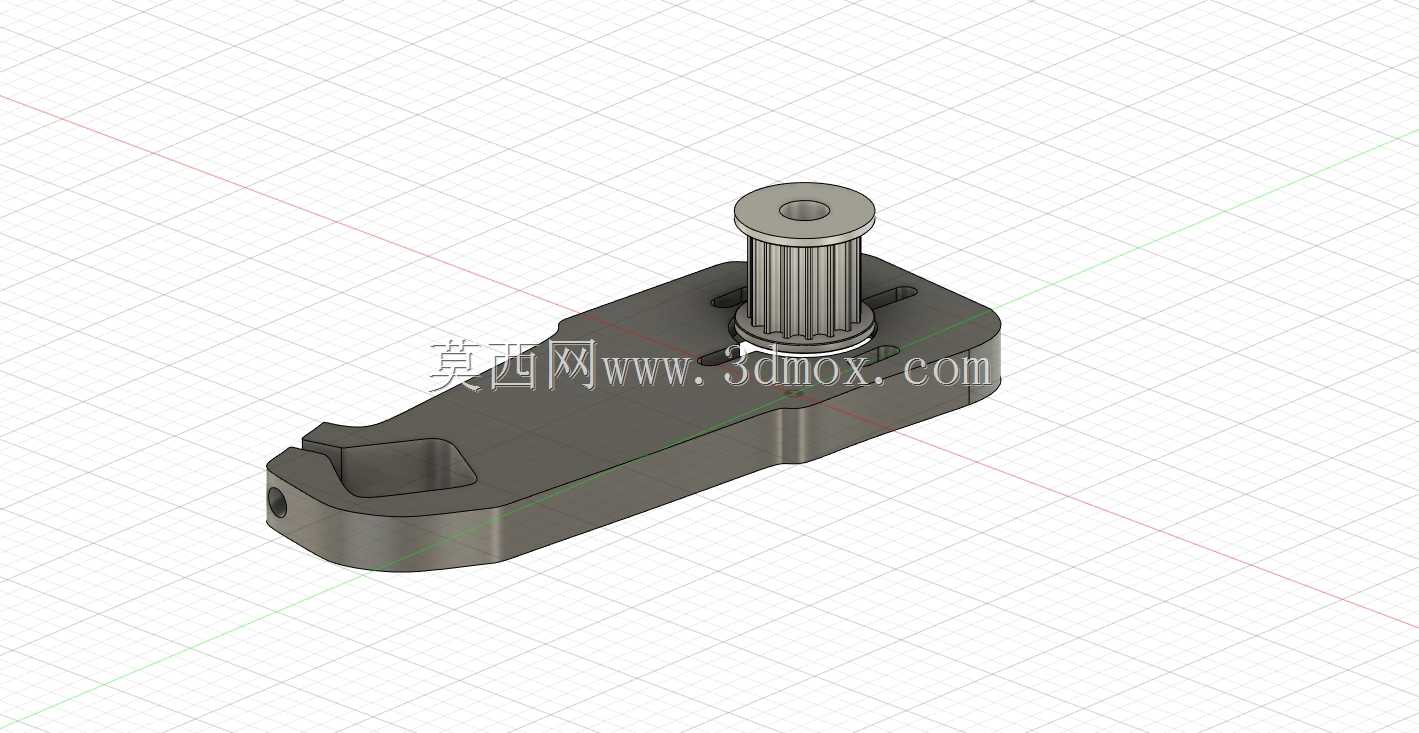

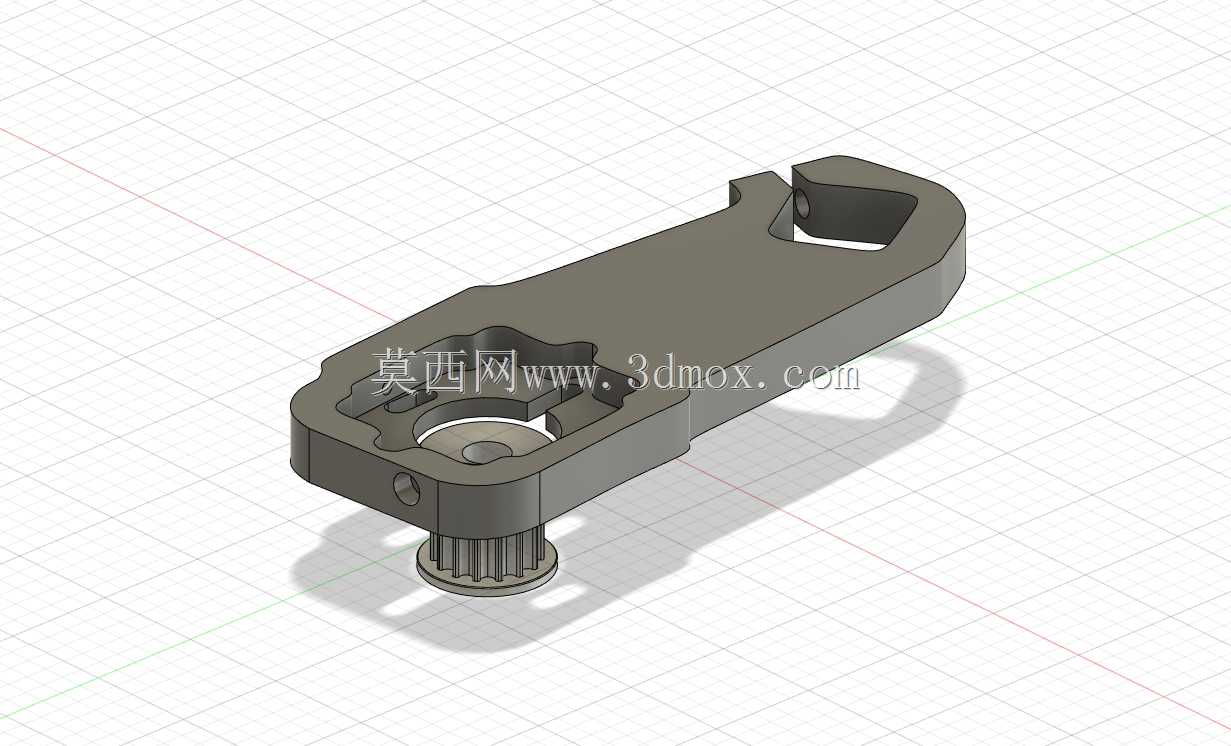

Trampa开放式皮带传动电机安装座结构

　　该开放式皮带传动安装结构，主要适配电动滑板类代步设备的动力端布局，核心作用是承载驱动电机、衔接传动齿轮与皮带轮，将电机输出的扭矩通过皮带传动结构传递至轮端，为电动滑板提供行进动力。区别于封闭式传动箱结构，这种开放式设计在轻量化代步设备上应用广泛，能够在满足传动承载需求的前提下，尽可能降低结构自重，同时便于日常对皮带张紧度的调整、传动部件的磨损检查与更换，无需拆解复杂的封闭壳体即可完成维护操作。

　　从功能特性来看，该结构适配20mm规格的传动齿轮，安装座本体采用一体化的轮廓设计，主体为长条形异形结构，一端设置有挂接式的安装卡位，可快速卡入滑板桥架的对应安装位，减少额外紧固件的使用同时保证连接强度；中部为电机容纳腔，腔体轮廓匹配对应规格外转子电机的外形，设置有对应的螺丝孔位用于电机的锁紧固定，腔体边缘做了局部加厚处理，抵消电机运行时产生的振动载荷，避免长期使用出现安装位开裂的问题；靠近传动端的位置预留了齿轮轴的安装避让空间，齿轮轴伸出端可直接安装同步带轮，与轮端带轮形成传动配合，皮带的张紧行程可通过调整电机在安装座腔体内的固定位置实现，无需额外设计独立的张紧轮结构，进一步简化了整体传动链路的零件数量。

　　设计思路上，该结构并非面向精密工业传动场景开发，而是基于实物扫描逆向生成的参考模型，整体轮廓完全匹配量产实物的实际外形，能够满足三维装配时的拟合需求，可用于电动滑板整机的数字样机搭建、传动干涉检查、周边配件的适配设计参考。需要注意的是，由于是扫描逆向生成的模型，未做制造级的公差补偿与工艺优化，模型的安装孔位、配合面尺寸仅作参考，若要用于实际加工生产，需要根据所选加工工艺、材料特性补充公差设计，调整配合面的表面粗糙度要求，校核结构的受力强度，避免直接用于开模或机加工导致装配失败。

　　从安装边界来看，该安装座的整体长度方向与滑板桥架的延伸方向一致，安装后电机轴线与轮轴保持平行，保证同步带的轮系对齐度，避免皮带偏磨；结构的厚度方向做了下沉式设计，电机装入后整体外轮廓不超出安装座的上下表面，避免骑行过程中凸起的电机部分剐蹭地面或障碍物；边角位置全部做了圆弧过渡处理，既减少了应力集中点，也避免尖锐边角在装配或维护过程中划伤操作人员。开放式的结构布局也给传动系统的散热提供了便利，电机运行时产生的热量可直接通过空气流通散发，相比封闭结构能够降低长时间高负载运行下的电机温升，提升动力系统的持续输出能力。在实际应用场景中，这类结构除了电动滑板之外，也可适配其他小型轻量化电动代步设备的动力端改装，比如小型电动冲浪板、陆地冲浪板的动力改装场景，只要匹配对应的电机尺寸与传动齿轮规格，即可通过调整安装位的固定方式完成适配，模型的扫描精度能够满足前期方案设计阶段的装配验证需求，帮助设计人员快速完成动力系统的布局规划，减少从零开始建模的重复工作量，缩短方案迭代的周期。
