CA6140车床用离心式叶轮结构设计

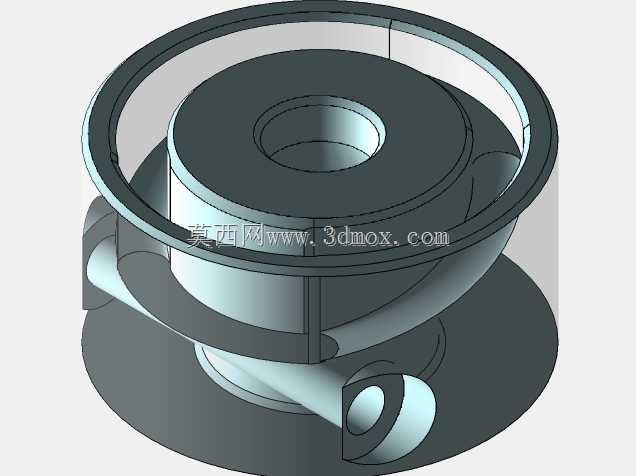

　　该零件为CA6140卧式车床冷却系统配套的离心式叶轮，主要承担车床切削加工过程中切削液的增压输送功能，在车床冷却回路中属于核心动力执行部件，安装于车床冷却泵的泵腔内部，与泵轴同轴配合实现高速回转，通过叶片的离心作用将泵腔内的切削液加压后输送至切削区域，对车刀与工件的接触位置进行冷却、冲屑，同时减少刀具磨损，改善加工表面质量。从结构设计来看，该叶轮采用闭式后弯叶片结构，整体为同轴回转体构型，中心设置带台阶的通孔，用于与泵轴实现过渡配合，孔内可加装平键传递扭矩，顶部的环形轮盖与底部的轮盘之间均匀分布3片曲面叶片，叶片型线采用对数螺旋线优化设计，能够在额定转速下实现较高的水力效率，同时降低切削液输送过程中的湍流损失，减少气蚀风险。

　　叶轮底部设置有定位凸台，与泵腔底部的定位止口配合，保证回转过程中的同轴度，避免高速转动时出现偏摆振动，轮盖外缘的圆柱面与泵腔内壁保留0.2-0.3mm的径向间隙，既可以防止叶轮与泵腔发生刮擦，又能减少高压侧切削液向低压侧的回流，提升泵的容积效率。在实际应用场景中，CA6140车床作为普通卧式车床的典型机型，广泛应用于机械加工车间的轴类、盘类零件车削加工，切削过程中刀具与工件接触区域会产生大量切削热，若冷却不及时会导致刀具硬度下降、工件热变形，直接影响加工精度与刀具寿命，该叶轮作为冷却泵的核心部件，需要在连续8小时以上的工况下稳定运行，因此设计时充分考虑了结构强度与动平衡性能，所有回转面均进行了同轴度公差约束，

　　叶片分布角度误差控制在±0.5°以内，整体做动平衡校正，剩余不平衡量满足G6.3级精度要求，适配转速为2800r/min的异步电机驱动工况。从安装边界来看，该叶轮总高度为42mm，最大外径为110mm，中心安装孔直径为12mm，底部定位凸台直径为35mm，凸台高度为5mm，安装时需要将叶轮沿泵轴轴向推入至轴肩位置，通过轴端的锁紧螺母实现轴向固定，安装完成后叶轮轮盖端面与泵腔上盖的轴向间隙控制在0.15-0.25mm之间，间隙过小会导致运行时端面摩擦，间隙过大则会增加容积损失。设计过程中针对叶片的受力情况进行了校核，在额定扬程15m、流量25L/min的工况下，叶片所受的流体冲击力与离心力的复合应力小于HT200材料的许用应力，

　　满足长期运行的强度要求，同时叶片与轮盘、轮盖的连接位置均设置了R2的铸造圆角，避免应力集中导致的叶片断裂问题，适配铸造后少量机加工的工艺路线，轮盘、轮盖的端面与外圆、中心孔均留1.5mm的加工余量，铸造完成后经车削、钻孔、键槽铣削即可完成成品加工，工艺性良好，适合批量生产。在实际维护过程中，该叶轮属于易损件，当切削液中混入的铁屑进入泵腔后，可能会打坏叶片或者堵塞叶片流道，导致冷却泵流量下降、压力不足，此时需要拆卸泵盖更换叶轮，该结构的安装方式简单，拆卸时仅需松开轴端螺母即可取出叶轮，更换效率高，能够减少车床的停机维护时间。
