彭罗斯三角视错觉立体几何造型结构

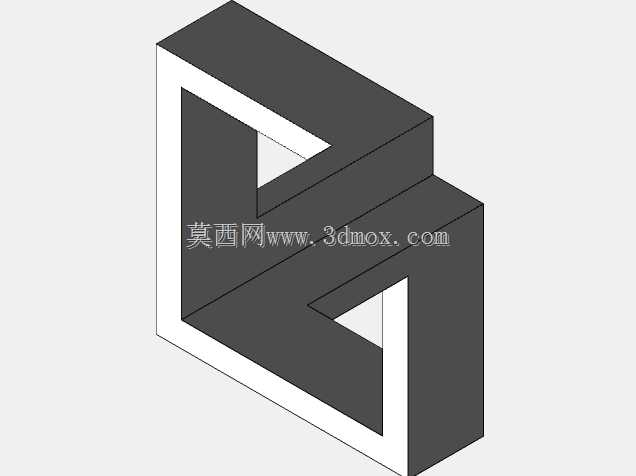

　　这款视错觉立体结构的设计核心，是利用三维建模的空间投影逻辑，在实体结构上还原经典不可能图形的视觉效果，打破常规机械结构的空间认知逻辑，可应用于工业设计教学演示、文创产品结构开发、科普展项互动装置等场景。从实际结构逻辑来看，该造型并非真正违背三维空间规则，而是通过特定视角下的棱边对齐、面域衔接，让观察者在固定观测点产生“三角闭环连通”的视觉误差，换角度观测就能发现结构的实际断开错位关系，这种设计思路常被用于结构认知教学，帮助学习者理解三维投影与实体结构的差异，避免在实际机械设计中出现投影误判导致的装配干涉问题。在结构设计阶段，首先确定了核心观测视角的投影轮廓，以等轴测视角为基准，拆分三个互相垂直的棱边分段，

　　每一段的截面采用等边长正方形截面，保证棱边视觉宽度一致，相邻分段的衔接处做了45度斜切处理，在核心观测视角下斜切面刚好与相邻棱边的端面完全重合，形成视觉上的连续贯通效果，而偏离该视角15度以上就能清晰看到衔接处的错位缺口。外形尺寸方面，整体外轮廓在核心观测视角下呈现等边三角形形态，单边投影长度可根据实际应用场景缩放，作为教学演示模型时单边长度可设置为150mm，适配桌面展示需求，作为展项装置时可放大至单边1200mm，预留足够的观测距离来强化视错觉效果；安装边界上，该结构底部可设置平整安装面，通过三个均布的M6螺纹孔实现台面固定，安装时需保证核心观测视角与观察者视线平齐，高度偏差不超过±10度，否则视错觉效果会明显减弱。

　　从功能特性来看，该结构没有传统机械零部件的传动、承载功能，核心作用是通过实体结构演示视错觉原理，帮助机械设计初学者建立三维空间想象力，理解工程制图中“投影不代表实体连通”的核心原则，也可作为文创摆件、科技馆互动展品的核心结构，通过不同角度的观测差异提升互动趣味性。建模过程中需要重点控制棱边的平行度与衔接面的角度公差，相邻棱边的平行度公差需控制在0.1mm以内，衔接斜切面的角度公差控制在±0.5度，否则在核心观测视角下会出现棱边错位、面域缝隙，破坏视错觉的完整效果；结构壁厚可根据制作工艺调整，采用3D打印制作时壁厚设置为2mm即可满足强度要求，采用金属切削加工时壁厚可设置为5mm，保证结构刚性。实际应用中，

　　这类视错觉结构还可拓展到工业产品的外观设计中，比如产品外壳的装饰纹理、品牌标识的立体造型，通过特殊视角下的视觉效果提升产品的设计辨识度，同时在结构设计时需要提前预留内部元器件的安装空间，避免视错觉结构的错位段与内部零件产生干涉，在装配校验时需要从多个视角进行干涉检查，不能仅依赖核心观测视角的投影结果判断装配合理性。
