CA6140车床配套布雷马赫gr35操作手柄结构

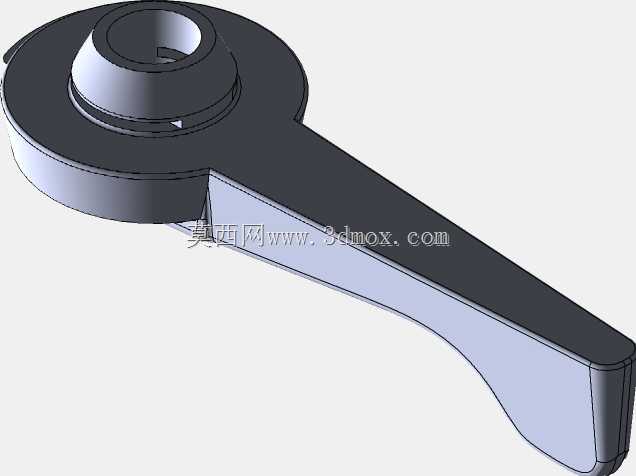

　　这款操作手柄主要适配CA6140系列普通车床的进给调节、档位切换操作工位，在车床日常加工场景中，是操作人员与机床传动机构直接交互的核心操作部件，日常使用中需要频繁承受扳动扭矩、径向按压载荷，同时要适配车间多油污、多金属切屑的作业环境，避免卡滞、打滑问题影响加工效率。从结构设计来看，手柄主体采用长柄偏心凸轮式结构，头部的环形凸台为安装定位基准，中心的通孔用于穿装连接转轴，凸台外侧的环形台阶面与车床操作面板的安装座贴合，限制手柄安装后的轴向窜动，保证扳动时的转动同轴度，不会出现偏磨导致的操作松旷。手柄的握持段采用符合人体工学的弧形变截面设计，从头部连接位置向末端逐渐收窄，同时截面做了圆弧过渡处理，没有尖锐棱角，

　　操作人员戴劳保手套扳动时不会硌手，长时间频繁操作也能降低手部疲劳感，握持段的侧面做了平面限位设计，扳动到极限档位时能与车床的档位定位块贴合，给出明确的到位反馈，避免操作不到位导致的齿轮啮合错位、进给量不准问题。头部的凸轮型面是整个部件的核心功能结构，扳动手柄时，凸轮型面会随转轴转动，推动车床内部的拨叉、锁紧机构完成动作，型面的升程曲线经过匹配调校，扳动全程的扭矩变化均匀，不会出现中途卡滞或者到位后锁紧力不足的问题，凸轮型面的边缘做了R0.5的圆角处理，减少与内部拨叉接触位置的应力集中，提升长期使用的耐磨性能。安装边界方面，头部安装位的外径与车床原有操作座的安装孔完全适配，不需要额外修改安装座尺寸，中心转轴孔的公差带采用H7级精度，

　　与配套的连接转轴为间隙配合，装配后转动灵活无旷量，手柄整体的长度经过适配调校，扳动时的操作力控制在15-20N区间，既不会因为力臂过短导致扳动费力，也不会因为力臂过长出现误碰、操作行程过大的问题。从实际使用场景出发，这款手柄的结构充分考虑了车床操作的实际需求，比如头部凸台的高度刚好高出操作面板3mm，既能挡住金属切屑、切削液进入安装座内部，又不会因为突出过多勾挂操作人员的衣物、抹布，握持段的末端做了加厚处理，即使偶尔受到磕碰也不会出现断裂变形。设计过程中优先保证了结构的刚性，整体采用等强度设计，头部与长柄连接的位置做了加厚的过渡圆角，是整个部件强度最高的区域，承受最大扳动扭矩时也不会出现应力断裂，

　　日常使用中即使操作人员用加力杆辅助扳动，也能满足强度要求不会损坏。不同于通用型的机床手柄，这款结构专门针对CA6140车床的操作工位做了适配，凸轮的转动角度刚好匹配车床对应档位的行程，扳动到锁紧位置时，凸轮的自锁角度设计合理，不会因为机床振动出现松脱、档位自行脱开的问题，保证加工过程中进给量、档位的稳定性，避免因为操作件失效导致的加工尺寸超差、打刀等生产问题。在三维建模过程中，所有的配合面都做了公差匹配设计，安装定位面的平面度控制在0.02mm以内，保证安装后与操作座的贴合度，转动配合面的粗糙度要求达到Ra1.6，减少转动过程中的磨损，延长部件的使用寿命，非配合面的圆角、倒角都按照机械设计的通用规范做了处理，没有尖锐的棱边，既方便后续的表面处理工序，也能避免安装、使用过程中划伤操作人员。
