工业粉料气力输送用气动送料装置结构

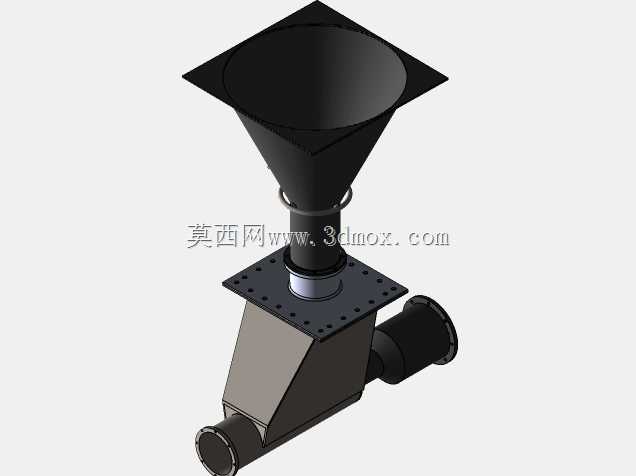

　　在粉体加工、粮食储运、化工原料投料这类散料处理场景里，靠封闭管道完成物料转运的气力输送方案，一直是兼顾车间洁净度、布置灵活性的主流选择，本次呈现的气动输送装置，就是这类系统里承担料气混合、进料导流核心功能的关键单元。不同于常规敞开式皮带输送或者螺旋输送设备，这类气动输送结构完全依托压差带动物料在封闭管路内移动，没有外露的传动转动部件，在输送易扬尘、易洒落的粉状、小颗粒物料时，能彻底避免物料撒漏造成的车间污染，也能减少外界杂质混入物料流的风险，很适合食品加工、医药配料、塑料粒子改性这类对物料洁净度有要求的生产场景。从结构设计逻辑来看，装置顶部采用方接圆变径料斗结构，上方方形法兰边是为了匹配车间常见的方形投料口、储料仓下料口安装需求，

　　不用额外做异形转接法兰就能直接对接上游下料设备，下方逐渐收窄的锥形料腔做了大倾角内壁设计，能避免流动性一般的粉料在料斗内壁搭桥、挂壁，保证物料能依靠自重持续稳定落入下方的混合腔。料斗和下方主体腔体之间设置了带安装孔的对接法兰，法兰上的螺栓孔沿圆周均匀排布，既可以在安装时调整出料管路的朝向，适配不同车间的管路排布走向，也方便后期拆开清理料斗与腔体衔接位置的积料，避免长期使用后残留物料结块堵塞通道。装置的主体混合腔采用斜切式三通结构，两个水平方向的法兰接口分别对接高压气源管路和下游输送管路，高压气流从侧向接口进入腔体时，会在腔体内形成稳定的负压区，将上方料斗落下的物料持续卷入气流中，充分混合后顺着另一侧的输送管路送往目标储料点位，

　　这种侧向进气的结构设计，能避免高压气流直接向上反冲造成料斗处扬尘、喷料的问题，同时斜向的腔体导流面能减少物料对腔体内壁的直接冲刷，降低长期使用过程中的内壁磨损速率。从安装边界来看，顶部方形法兰的尺寸是整个装置的最大安装外轮廓，现场安装时需要在投料口位置预留对应尺寸的安装平面，保证法兰面贴合密封，避免输送过程中漏气影响负压形成效果；两个水平管路接口的中心高度一致，对接车间输送管路时要保证管路同轴度，避免管路错位造成的气流阻力增大、物料堆积堵管问题；装置整体的垂直高度需要匹配上游储料设备的下料高度，预留足够的检修空间，方便后期拆开检查腔体内的磨损情况、清理残留物料。在实际工况适配中，

　　这类气动输送结构可以根据输送物料的磨琢性调整腔体内壁的衬板材质，比如输送石英砂、水泥这类高磨蚀性物料时，可以在腔体内壁加装耐磨陶瓷衬板延长使用寿命，输送食品级粉料时则可以采用镜面抛光不锈钢材质满足卫生要求，不同的进气压力参数可以匹配不同的输送距离与输送量需求，相比机械输送设备，这类结构没有回程带料、传动部件润滑污染物料的问题，后期维护只需要定期检查法兰密封件、检查腔体内壁磨损情况即可，运维工作量远低于常规机械输送设备。在三维建模过程中，结构的法兰连接位置、料斗变径处的曲面过渡都做了贴合实际加工工艺的处理，方接圆位置的曲面采用平滑放样过渡，没有应力集中的尖角结构，既符合钣金下料、焊接加工的工艺要求，也能避免实际使用时物料在尖角位置堆积；所有法兰的螺栓孔位置、孔径都符合管路法兰的通用标准，不用二次修改就能直接对接标准工业管路，模型的装配关系完全按照实际设备的装配逻辑搭建，各部件之间的配合间隙、密封面位置都做了准确还原，可以直接用于气力输送系统的方案布局演示、非标设备改造的结构参考，也能作为同类送料装置结构优化的设计参照，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
