90度转弯滚筒输送线结构设计

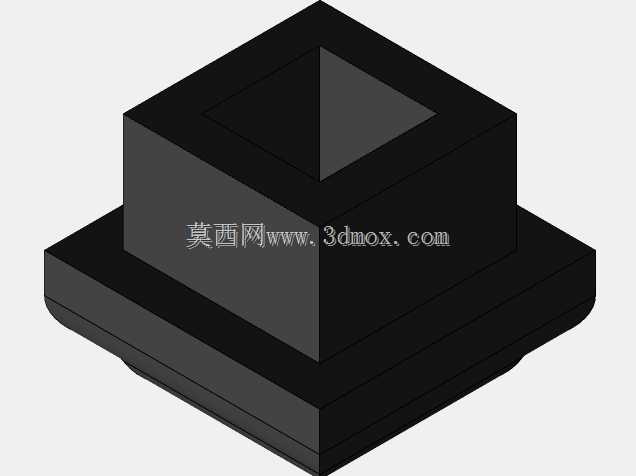

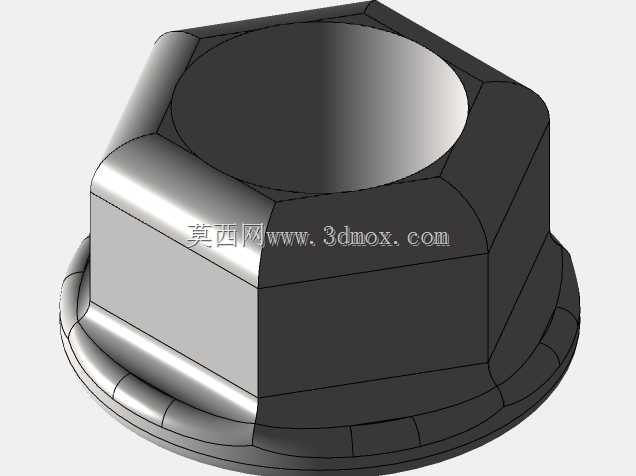

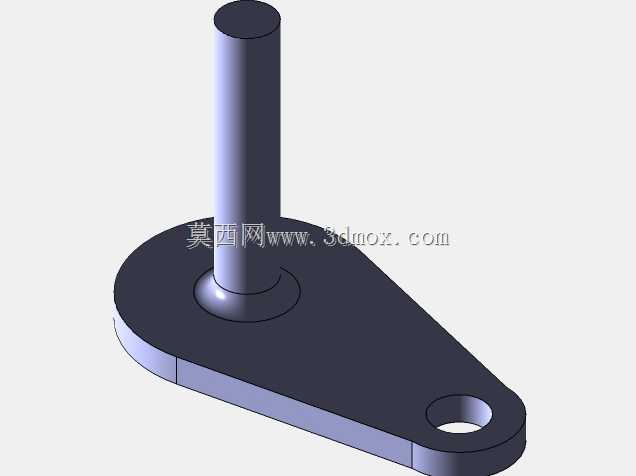

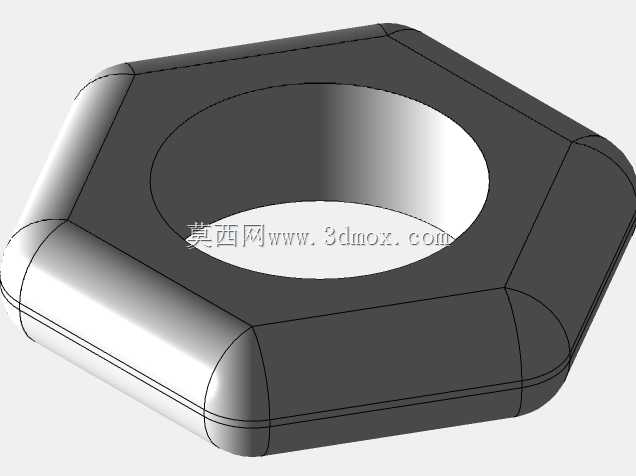

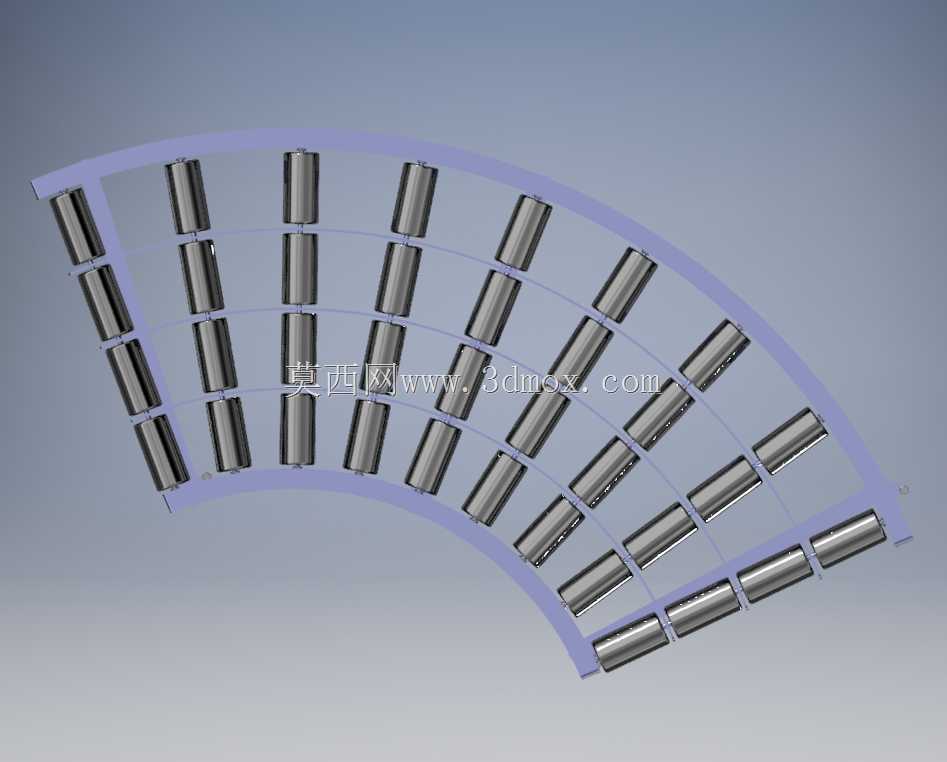

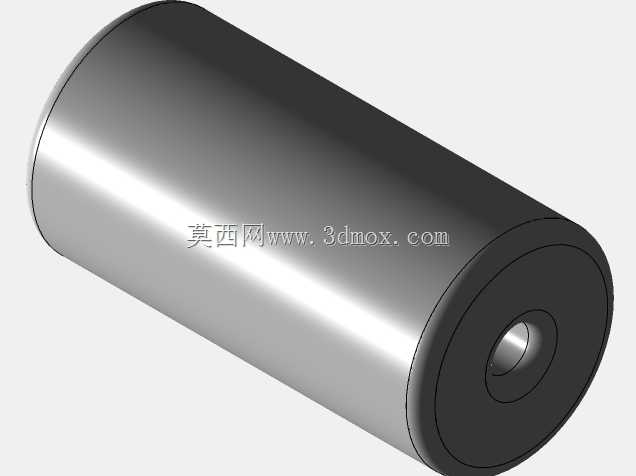

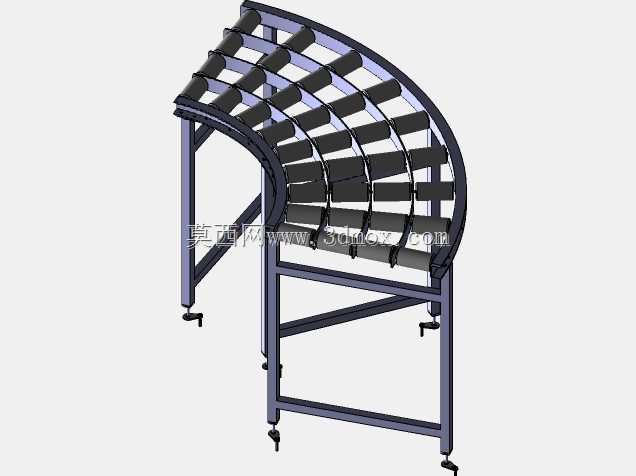

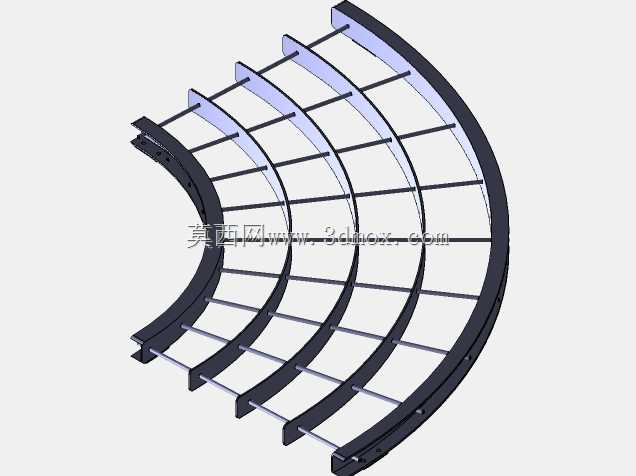

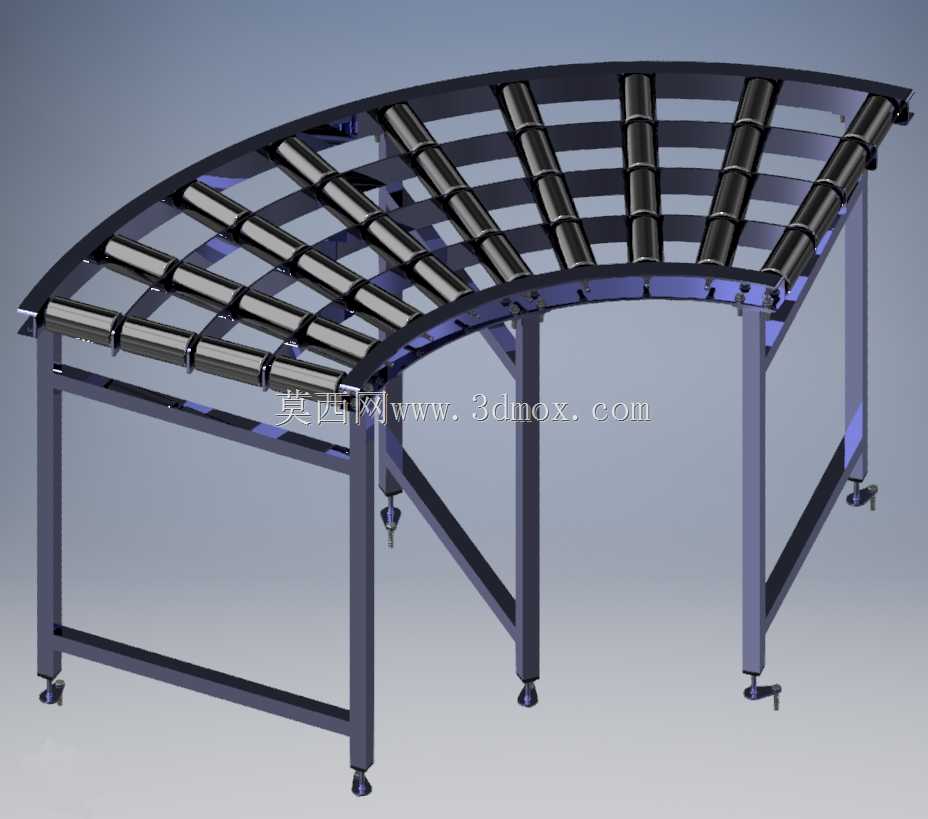

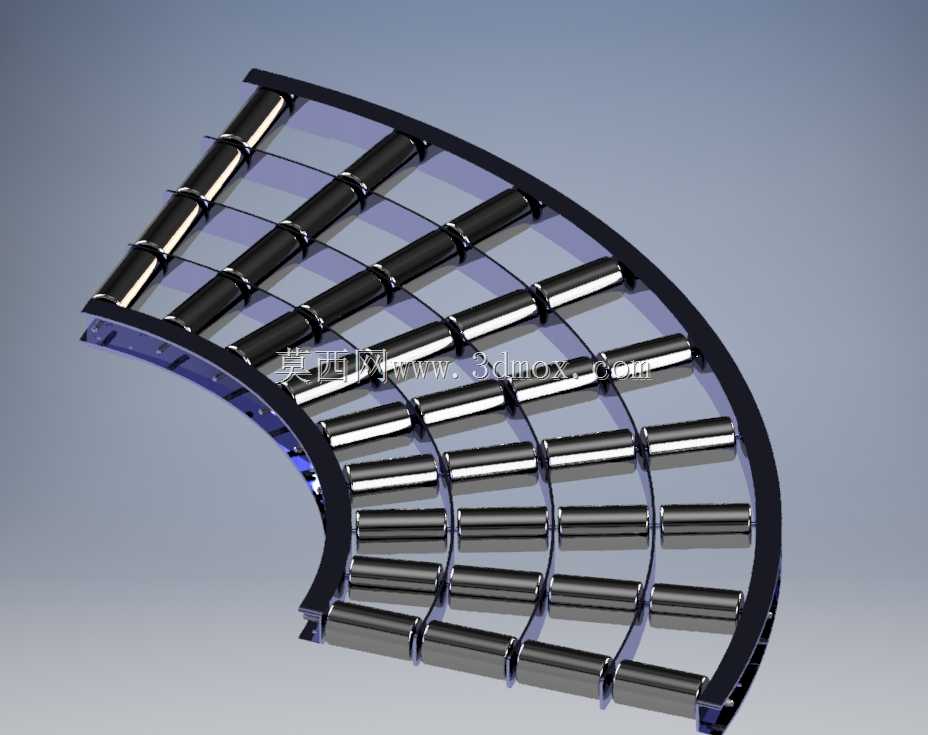

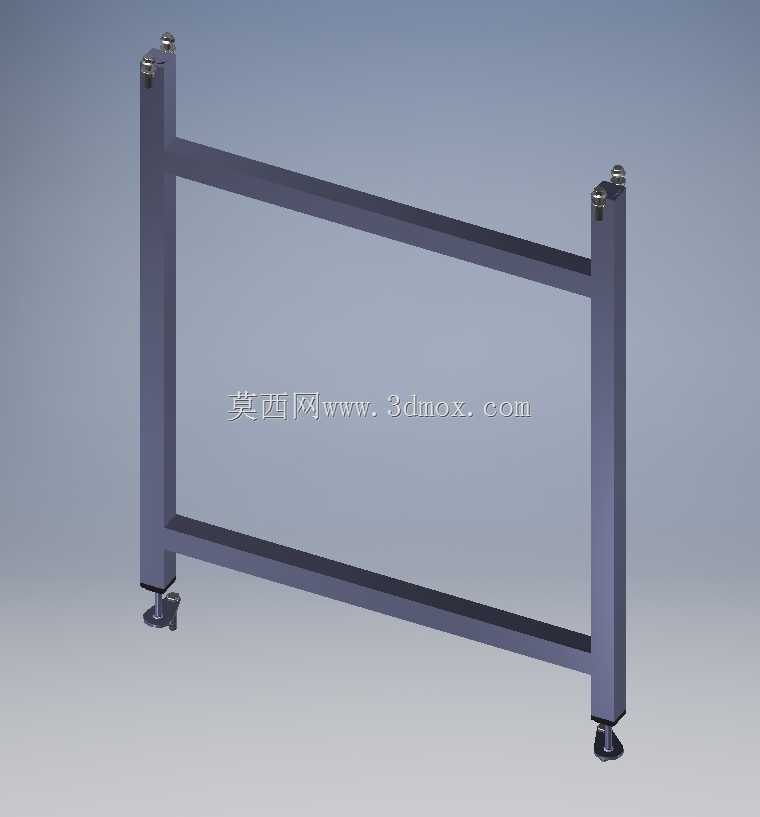

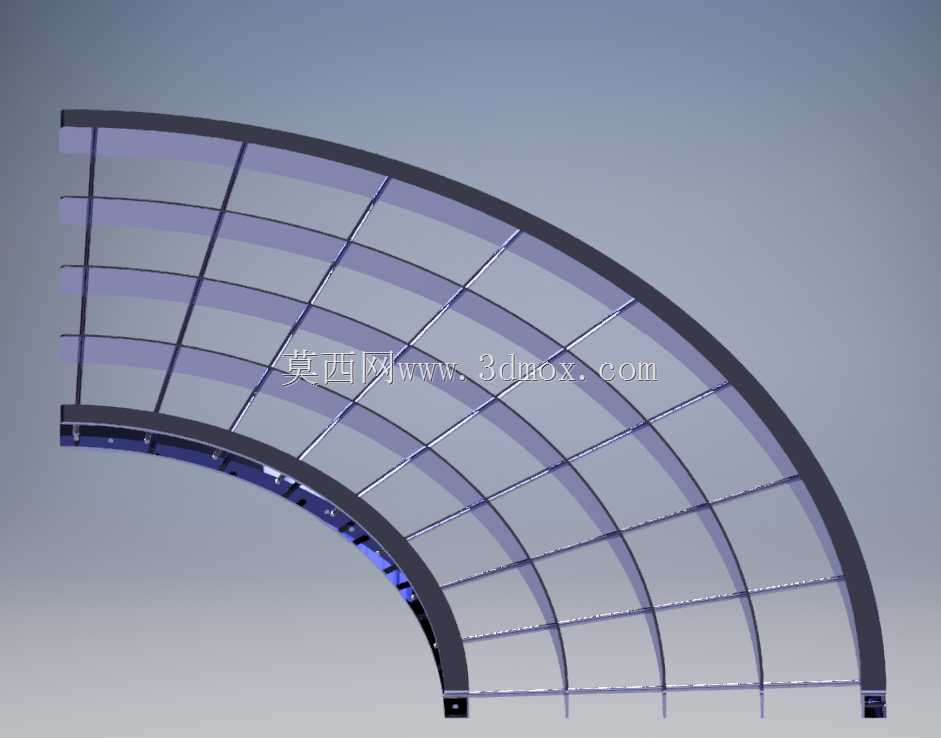

　　这款90度转弯滚筒输送设备，主要用于生产车间、仓储物流分拣场景中，解决输送线路直角转向的物料流转需求，可衔接前后段直线输送设备，让箱体、托盘类规整工件在不改变输送面高度的前提下完成转向输送，避免人工搬运转接的效率损耗。从结构设计来看，整体采用扇形排布的辊筒阵列，每根辊筒沿转弯半径径向布置，辊筒间距根据常规输送工件的最小底面尺寸设定，确保输送过程中工件不会卡滞、掉落，辊筒采用两端带轴承的安装结构，转动阻力小，可适配动力驱动或无动力重力输送两种工况，若搭配动力驱动，可在辊筒端部设置链轮或多楔带轮，通过统一的传动机构实现所有辊筒同步转动，输送速度可根据前后段产线节拍匹配调整。设备支撑框架采用型材焊接结构，支腿底部配置可调脚杯，

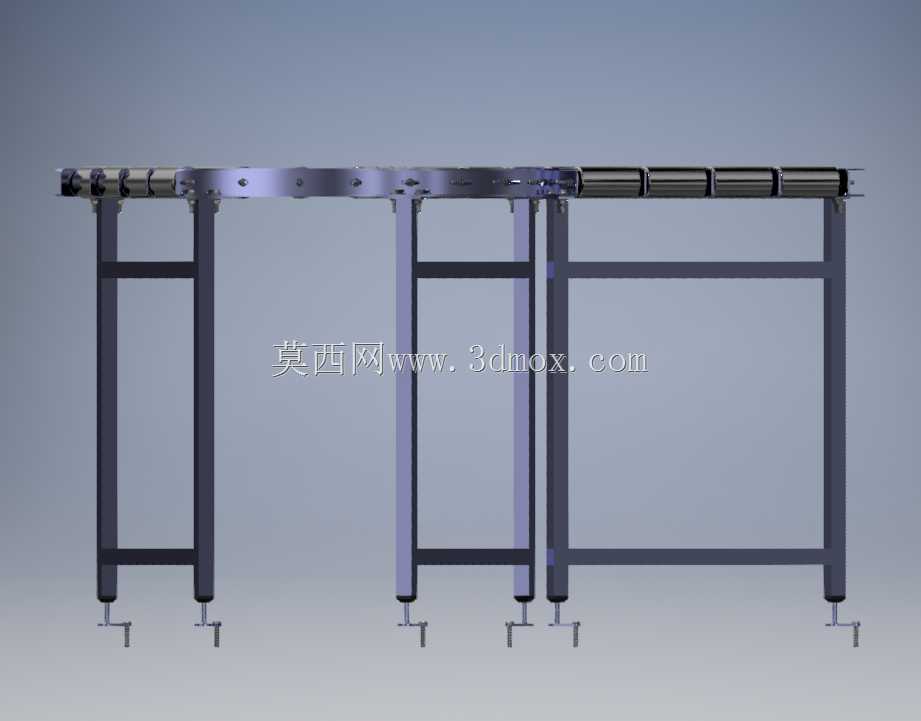

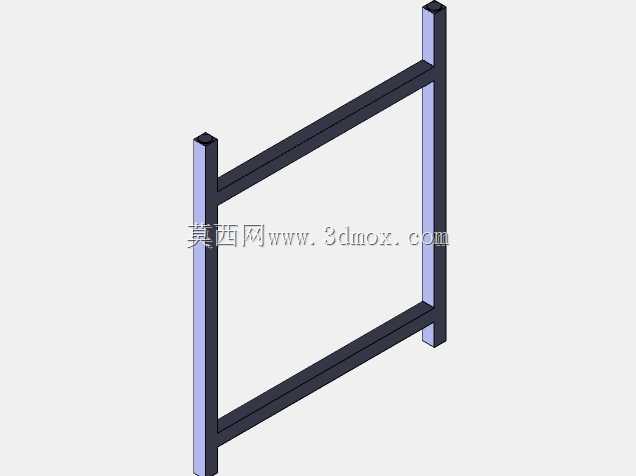

　　可适应车间地面不平整的安装场景，调整范围覆盖±30mm的高度差，安装时只需保证设备进出口端与前后段输送设备的对接面高度差不超过2mm，侧向错位不超过5mm即可保证物料顺畅过渡。框架内侧设置有导向挡边，防止工件在转弯过程中因离心力偏移滑落，挡边采用耐磨 耐磨高分子材质，降低与工件侧面的摩擦阻力，避免刮伤工件表面。设计过程中，转弯半径的取值参考了常规工厂输送线的布局预留空间，内转弯半径适配多数车间通道的转角尺寸，整体设备的安装边界可根据现场布局做小幅调整，支腿的横向支撑采用斜拉筋结构，提升整体框架的抗扭刚度，避免长时间承重后框架变形导致辊筒卡滞。这类转弯输送结构在电子组装、食品包装、电商仓储分拣线中应用广泛，可根据输送工件的重量调整辊筒的壁厚与轴径，单根辊筒的承重覆盖10kg到50kg的常规输送需求，无需额外增加中间支撑结构，整体结构简洁，维护时只需单独更换磨损的辊筒即可，无需拆解整体框架，日常运维成本较低。
