900mm幅宽可调支架式皮带输送设备

　　这款输送设备的有效输送幅宽为900mm，主要面向机加工产线的工序间物料转运场景设计，可适配CA6140车床等通用机加工设备的上下料衔接需求，也可独立作为零散工件、盒装零件的短距离传输载体使用。从实际产线布局的角度出发，设备采用方管焊接式分体机架结构，主支撑腿搭配底部可调脚杯，可根据现场地面平整度调整支脚高度，调整行程覆盖±30mm范围，无需额外加工安装基础，直接放置在硬化车间地面即可完成初步定位，适配多数中小机加车间的地面条件。

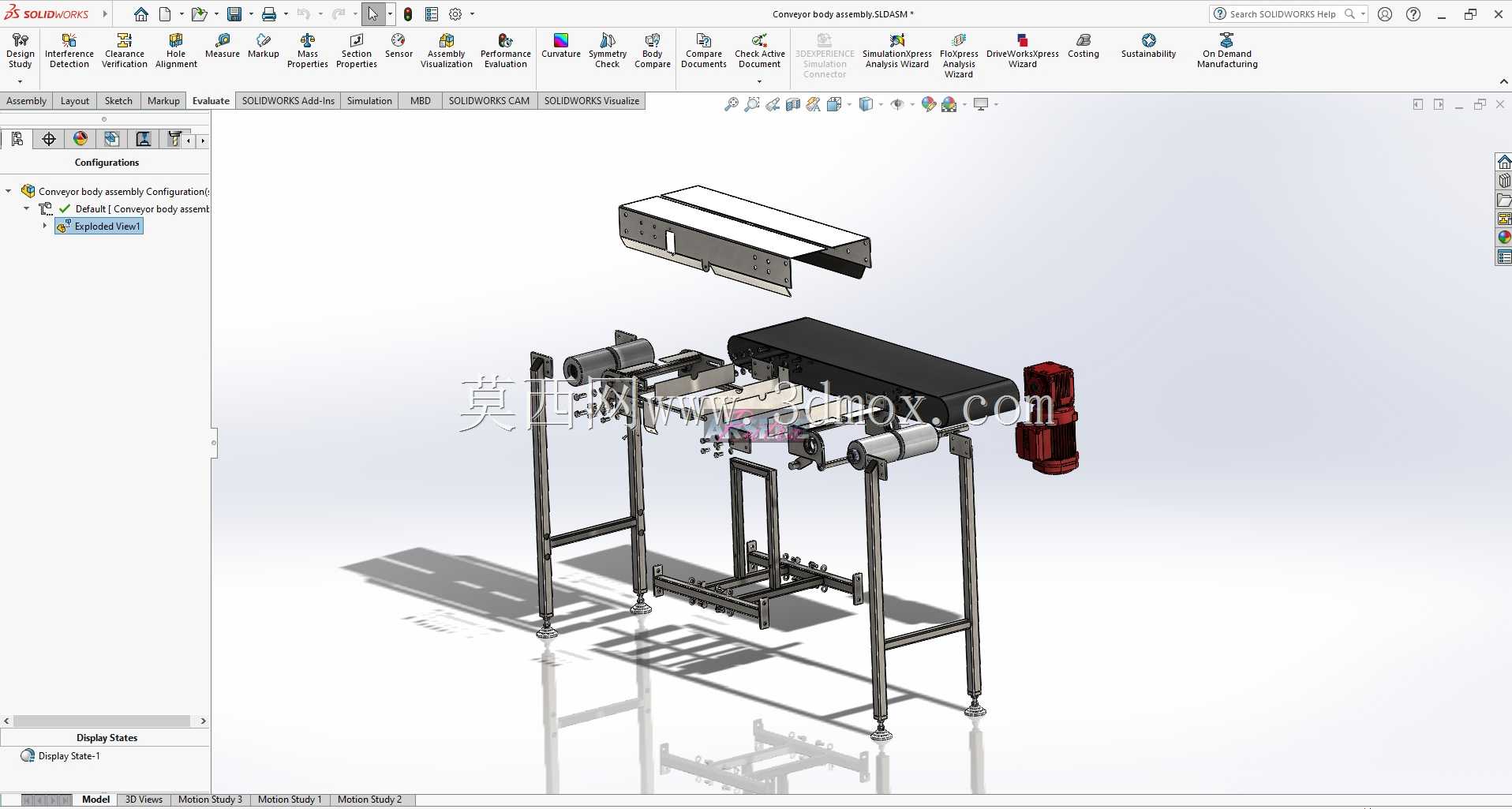

　　设备的输送段采用分段式钣金护罩设计，上层护罩可快速拆卸，日常维护时无需拆解整段机架即可调整皮带张紧度、清理输送面残留的切屑与杂物；驱动端采用侧装式动力组件布局，将驱动电机与减速单元布置在输送段侧方，避免占用输送线正下方的操作空间，方便产线下方布置接屑盘、工件暂存架等辅助工装。从结构设计的逻辑来看，机架的横向支撑采用多根横撑方管排布，既保证了900mm幅宽下机架的整体刚性，避免长距离输送时机架中段出现下挠变形，也为后续加装工件定位挡块、扫码支架、除尘风嘴等附加组件预留了安装孔位，无需二次焊接加工即可完成功能拓展。

　　设备的安装边界方面，整体长度可根据产线需求拼接调整，单段标准段长度适配常规机加工序间1.2-2m的传输间距，整机高度可在750mm-900mm区间通过支脚调整，适配多数通用机床的工作台出料高度，无需额外增设过渡溜板即可完成工件从机床工作台到输送面的平顺转移。输送面的辊筒采用两端带座轴承的安装结构，从动端配置张紧调节机构，调节螺栓采用细牙螺纹，张紧调整时的精度可达0.5mm每转，可有效避免皮带跑偏问题，降低日常运维的调整频次。

　　从实际使用的工况适配性来看，这款输送设备的输送面可承受的单块工件重量不超过15kg，适配机加工车间常见的轴类、盘类、小型箱体类零件的传输需求，输送速度可通过更换驱动端链轮的传动比进行调整，常规配置下的输送速度为12m/min，匹配机加工序的平均生产节拍，不会出现工件堆积或者输送节拍跟不上加工节奏的问题。侧装的驱动组件外部配置可拆卸式防护壳，可阻挡车间内的切屑、切削液飞溅到传动部件上，延长传动组件的维护周期，护壳上预留的散热槽可保证驱动单元长时间运行时的热量散出，避免连续作业时电机过热停机。

　　在细节设计上，输送段两端的过渡辊筒采用小直径包胶设计，可减小工件从上游设备转移到输送面时的落差冲击，避免表面精度要求较高的加工件出现磕碰划伤；机架的所有焊接位置都做了打磨去毛刺处理，外表面喷涂防锈漆与中灰色面漆，适配车间常规的设备涂装风格，也可避免焊接毛刺对操作人员造成划伤。可调脚杯采用橡胶减震底座，设备运行时可吸收传动带来的小幅振动，既可以降低运行噪音，也能避免振动导致的设备移位问题，无需额外打膨胀螺栓固定，方便后续产线调整时快速移位重新布局。
