CA6140车床螺旋散热套结构设计

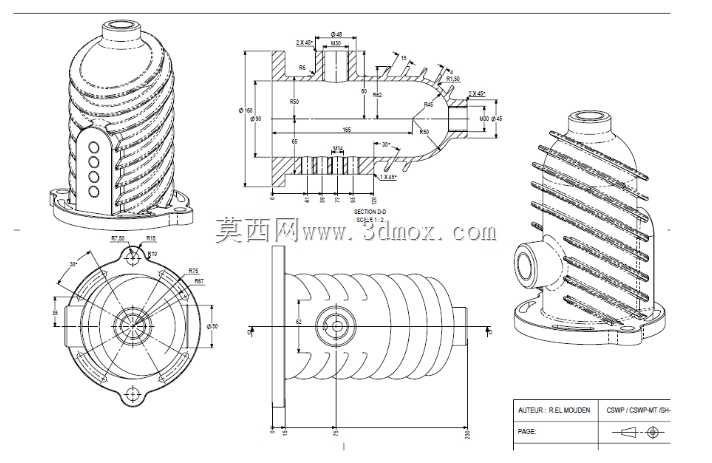

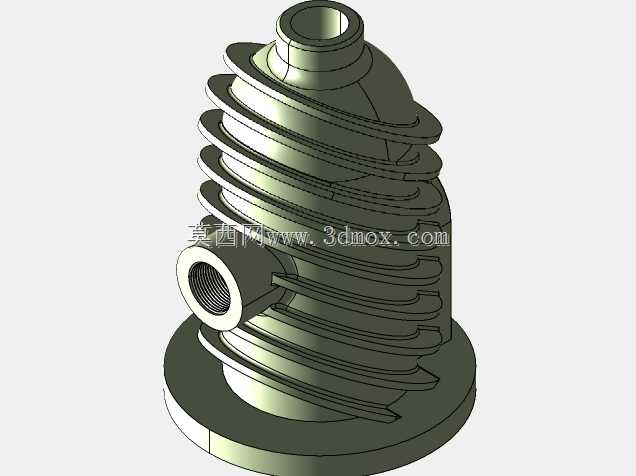

　　在普通卧式车床的主轴箱润滑系统中，这类带螺旋散热筋的壳体零件承担着热交换与储油导流的双重作用，日常加工工况下，主轴轴承、齿轮副高速运转产生的热量会通过润滑油传递到壳体壁面，外表面的螺旋凸起结构并非装饰性设计，而是通过增大与空气的接触面积，配合车床运行时周边的空气对流，把润滑油携带的热量持续散出，避免主轴箱油温过高导致润滑油黏度下降、摩擦副磨损加剧的问题。从结构细节来看，该零件主体为回转类壳体，上端设置小直径通油口，用于连接主轴箱的回油管路，侧面的径向接口用于接入温度监测元件或者补油管路，底部带安装法兰，法兰上的定位孔与主轴箱对应的安装座严格对齐，安装时需要保证结合面的平面度误差不超过0.02mm，防止润滑油渗漏。

　　内部的腔体为变径结构，靠近上端的位置设置有挡油台阶，能够避免车床高速运转时润滑油从顶部通油口飞溅溢出，腔体壁面的厚度均匀控制在4mm左右，既保证足够的结构强度承受润滑油的静压，也不会因为壁面过厚导致热量传导效率下降。外表面的螺旋筋采用等螺距设计，筋高3mm，螺距12mm，螺旋方向与车床主轴旋转方向相反，这样的设计能够让壳体周边被加热的空气顺着螺旋槽向上流动，形成自然的烟囱效应，强化自然对流散热的效率，不需要额外加装散热风扇就能满足普通车床连续8小时运转的油温控制要求。从安装边界来看，该零件整体安装在主轴箱的侧上方，最大外圆直径不超过120mm，总高度控制在180mm以内，不会与车床的挂轮架、进给手柄等操作部件产生运动干涉，

　　侧面接口的中心高度距离安装法兰面95mm，刚好对齐主轴箱内部的回油槽高度，能够让润滑油依靠重力自然流入壳体内部，不需要额外设置导流泵。在零件的加工工艺适配性上，底部法兰的三个安装孔采用均匀分布设计，孔位公差控制在H7级别，安装时使用内六角圆柱头螺钉紧固，结合面加装耐油橡胶密封垫，能够耐受车床日常使用中矿物基润滑油的长期腐蚀，不会出现密封垫老化渗漏的问题。上端的通油口采用外螺纹结构，方便与标准的液压油管快速连接，螺纹精度为6g，连接时不需要额外加工过渡接头，降低现场维护的配件成本。从实际使用场景出发，这类零件除了散热功能外，还承担着部分润滑油杂质沉降的作用，润滑油进入腔体后流速突然降低，

　　混杂在油液中的金属磨屑会在重力作用下沉降到腔体底部，日常维护时只需要拆开底部的螺塞就能排出沉积的杂质，不需要拆解整个主轴箱的润滑管路，大幅降低车床的日常维护工作量。设计过程中需要重点考虑螺旋筋的成型工艺，如果采用铸造工艺生产，螺旋筋的拔模斜度控制在1.5度，避免铸造脱模时出现筋条缺损；如果采用铝合金压铸工艺，螺旋筋的根部需要设置R1的圆角，减少压铸时的应力集中，防止零件在温度循环变化下出现开裂问题。另外，零件的内壁粗糙度要求达到Ra3.2，减少油液流动时的阻力，外壁的螺旋筋表面粗糙度达到Ra6.3即可，不需要额外精加工，在保证散热面积的前提下控制加工成本。在结构强度校核方面，需要考虑主轴箱润滑油的最高工作压力不超过0.1MPa，壳体的壁厚能够承受2倍工作压力的静压测试，不会出现变形或者渗漏；同时螺旋筋与主体壁面的连接强度需要满足车床运行时的振动要求，在车床主轴最高转速1400r/min的振动工况下，螺旋筋不会出现共振断裂的问题。
