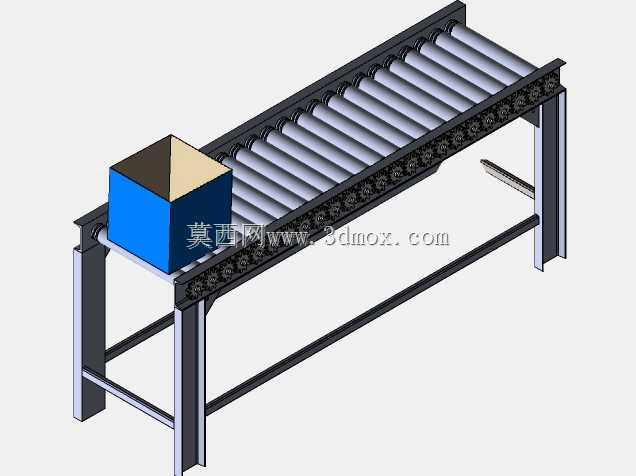

车间原料输送用辊道传输设备结构

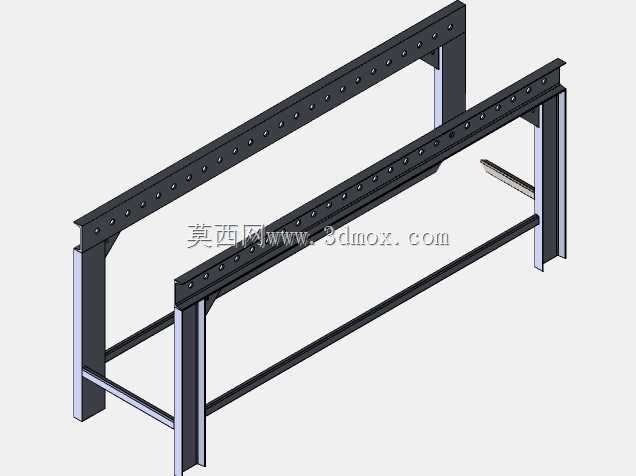

　　在离散制造的机加工、装配类车间场景里，这类辊式输送结构是衔接上下工序的核心物流载体，不像皮带输送易被尖锐工件刮损，金属辊面的承载能力更强，适配箱装原料、毛坯件、半成件的短距离工位转运，常见于机加工段的原料上线、装配段的工件流转、仓储段的托盘转运环节，能直接对接加工中心上下料位、装配工作台、提升机接驳口，不需要额外设置复杂的转接工装。从结构设计逻辑来看，整体采用型钢焊接机架作为承载主体，两侧的机架主梁选用标准矩形管焊接成型，腿柱底部预留安装孔位，可通过膨胀螺栓与车间地面固定，也可加装脚轮实现工位的灵活移位，机架的跨距根据常规输送工件的最大宽度预留余量，避免工件输送过程中出现卡滞、侧翻问题。辊筒排布按照输送工件的最小支撑跨度设计，

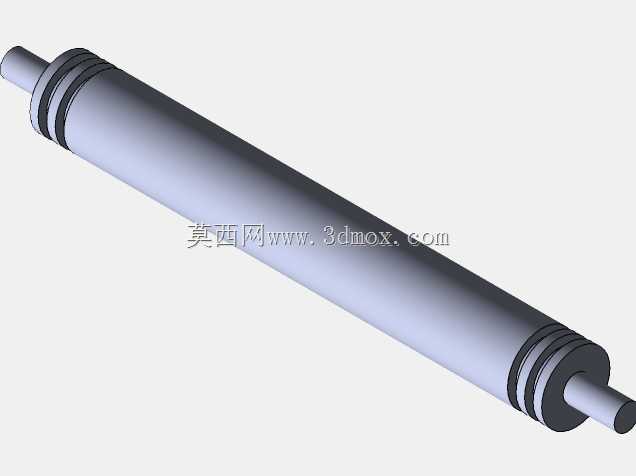

　　保证最小尺寸的箱体或工件在输送过程中至少有三根辊筒同时接触支撑，防止工件在辊面凹陷卡滞，辊筒两端采用标准轴承座与机架侧梁连接，转动阻尼控制在合理区间，既能保证工件推送时的顺畅度，也不会因为辊筒过于顺滑导致工件惯性滑移超出工位。传动侧布置在机架单侧，采用链传动结构实现所有辊筒的同步转动，链传动外侧加装全封闭防护罩，避免车间内的切屑、灰尘落入传动副造成磨损，同时防止操作人员衣物卷入传动结构，符合车间设备的安全防护要求。机架的支腿之间设置横向拉杆与斜撑，提升整体机架的刚性，避免长距离输送时机架中段出现下挠变形，影响辊筒的同轴度与输送平稳性，设备的安装高度按照常规人工操作的 ergonomic 标准设置，对接普通工作台面高度，

　　方便操作人员在输送线两侧完成工件的取放、检测、装配作业。从安装边界来看，设备的整体长度可根据车间工位布局进行模块化拼接，单段标准段的长度适配常规车间柱距，侧方突出的传动结构预留足够的维护空间，与周边设备、墙体的安全间距满足车间通道的通行要求，不需要对车间原有地面做特殊处理，普通水泥地面即可完成安装固定。实际使用过程中，这类辊道既可以采用无动力结构，依靠人工推送完成工件流转，适合节拍较慢、工位间距短的装配场景；也可以加装驱动电机实现动力输送，配合光电传感器、阻挡气缸实现工件的自动工位停靠，适配自动化生产线的流转需求，辊面可根据输送工件的特性做包胶、镀锌、淬火处理，针对带油污的机加工件，镀锌辊面不易粘附油污，清洁维护更方便；

　　针对表面易划伤的工件，包胶辊面能避免工件表面出现输送划痕。设计过程中需要重点校核机架的静载变形量，按照额定承载的1.5倍做安全系数预留，辊筒的轴径根据单辊最大承载计算选型，避免长期满载运行出现辊轴弯曲变形，传动链的张紧结构设置在机架端部，方便后期维护时调整链条张紧度，不需要拆解整体机架结构。这类输送结构没有复杂的电控元件，故障率极低，日常维护仅需要定期给辊筒轴承加注润滑脂、检查传动链的张紧度即可，维护成本远低于其他类型的输送设备，对于多品种小批量的生产车间，还可以在辊道侧面加装导向条、挡边，适配不同尺寸规格的工件输送，不需要整体更换设备结构，柔性适配能力更强。在原料上线环节，这类辊道可直接对接叉车卸料位，成托的原料通过叉车放置到辊道上后，可直接推送至加工设备的上料位，减少人工二次搬运的劳动强度，在重型工件的输送场景下，可适当加大辊筒直径、增加机架主梁的壁厚，满足大重量工件的输送承载需求，整体结构的标准化程度高，所有零部件均可选用标准件，加工制作周期短，安装调试难度低，是车间物流输送环节应用最广泛的结构形式之一。
