小型铝制插齿式散热基座结构设计

　　在消费电子、小型工控板卡、嵌入式开发模块这类对安装空间有严苛限制的场景里，被动散热结构的选型往往需要在散热效率、占用体积、安装适配性三者间找平衡，这款14x14x7mm规格的插齿式铝散热件，就是针对这类小空间散热需求做的结构设计。从实际应用场景看，这类小尺寸散热件常被用在树莓派类开发板的主控芯片、路由器小型交换芯片、3D打印机的小型驱动模块、便携检测设备的功率器件上，这类应用场景普遍没有预留主动风扇的安装位置，同时周边器件排布密集，既要求散热件不能超出预设的安装边界，又要保证足够的换热面积带走器件工作产生的热量。

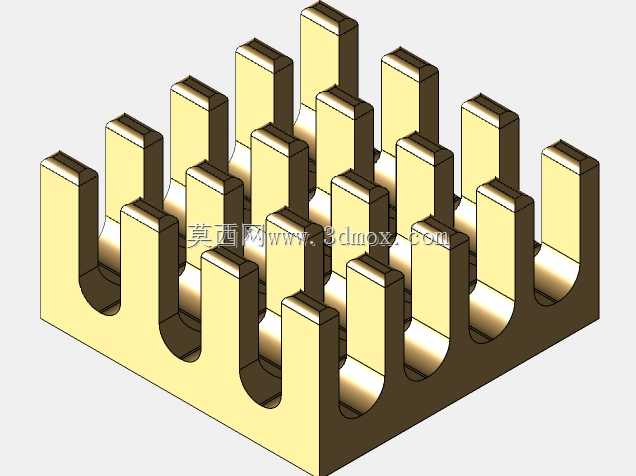

　　从功能特性上看，这款散热件采用等间距阵列式直齿结构，齿根位置做了圆弧过渡处理，没有直角应力集中的结构缺陷，一方面铝材质本身的导热系数能快速将器件接触面的热量传导到每一片散热齿上，另一方面直齿结构顺着空气自然对流的方向排布，齿间的流道没有突兀的阻挡结构，热空气能顺着齿间槽道自然上升流出，不需要额外风压就能形成稳定的自然对流换热，相比同尺寸的密齿斜齿结构，直齿结构的流道阻力更小，积灰后也更容易清理，适合长期在无人维护的嵌入式设备里使用。

　　设计思路上，这款散热件没有盲目追求单位体积内的齿片数量，而是结合7mm的总高度限制，将齿高控制在合理区间，齿片厚度和齿间间距做了等比例匹配，避免齿片过薄导致加工过程中出现变形，也防止齿间距过小导致空气流道堵塞降低换热效率。基座部分做了平整化处理，整个安装接触面的平面度控制在适合贴装导热胶的公差范围内，不需要额外做铣平加工就能直接和发热器件表面贴合，配合背胶导热垫就能完成固定，不需要额外打螺丝或者做卡扣结构，进一步压缩了安装需要占用的空间。

　　外形尺寸与安装边界方面，这款散热件的长和宽均为14mm，刚好匹配常见的QFN封装、BGA封装小型芯片的安装投影范围，不会超出芯片本体过多遮挡周边的贴片电容、电阻器件，7mm的总高度也适配多数薄型设备的内部空间余量，不会和设备外壳或者上层板卡产生结构干涉。齿根的圆弧过渡除了降低应力集中之外，也增大了齿片和基座的连接面积，减少了接触热阻，让热量能更快从基座传导到齿片顶端，相比直角连接的齿片结构，圆弧过渡的结构在批量挤压加工的时候也更容易脱模，能降低加工过程中的不良率。

　　在实际选型适配的时候，这类小尺寸散热件不需要做额外的结构修改，只要确认发热器件的表面尺寸不超过14x14mm，器件上方的垂直空间余量不小于7mm，就可以直接选用，配合不同厚度的导热胶垫还能微调安装高度，适配不同高度差的板卡布局。齿片的阵列排布也让整个散热件的重量分布均匀，贴装在芯片表面之后不会因为重心偏移导致长期使用后出现胶层脱落的问题，相比带异形鳍片的散热件，这种规则阵列结构的抗振动性能更好，适合用在有轻微振动的便携设备、车载小型电子模块上。

　　从加工工艺适配性看，这种等截面直齿结构可以直接通过铝挤压工艺一次成型，后续只需要做切断和表面去毛刺处理就可以投入使用，不需要做额外的CNC精加工，能有效控制批量生产的成本，同时铝材质本身的重量较轻，不会给PCB板带来额外的负重应力，避免长期使用后PCB板出现弯曲变形的问题。表面不需要做额外的阳极氧化处理也能满足常规的散热需求，如果有绝缘或者外观要求，也可以在成型后做黑色或者彩色阳极氧化，不会影响整体的散热性能。
